鲁教版（五四制）九年级第十六章 电磁现象--单元练习（Word版含答案）

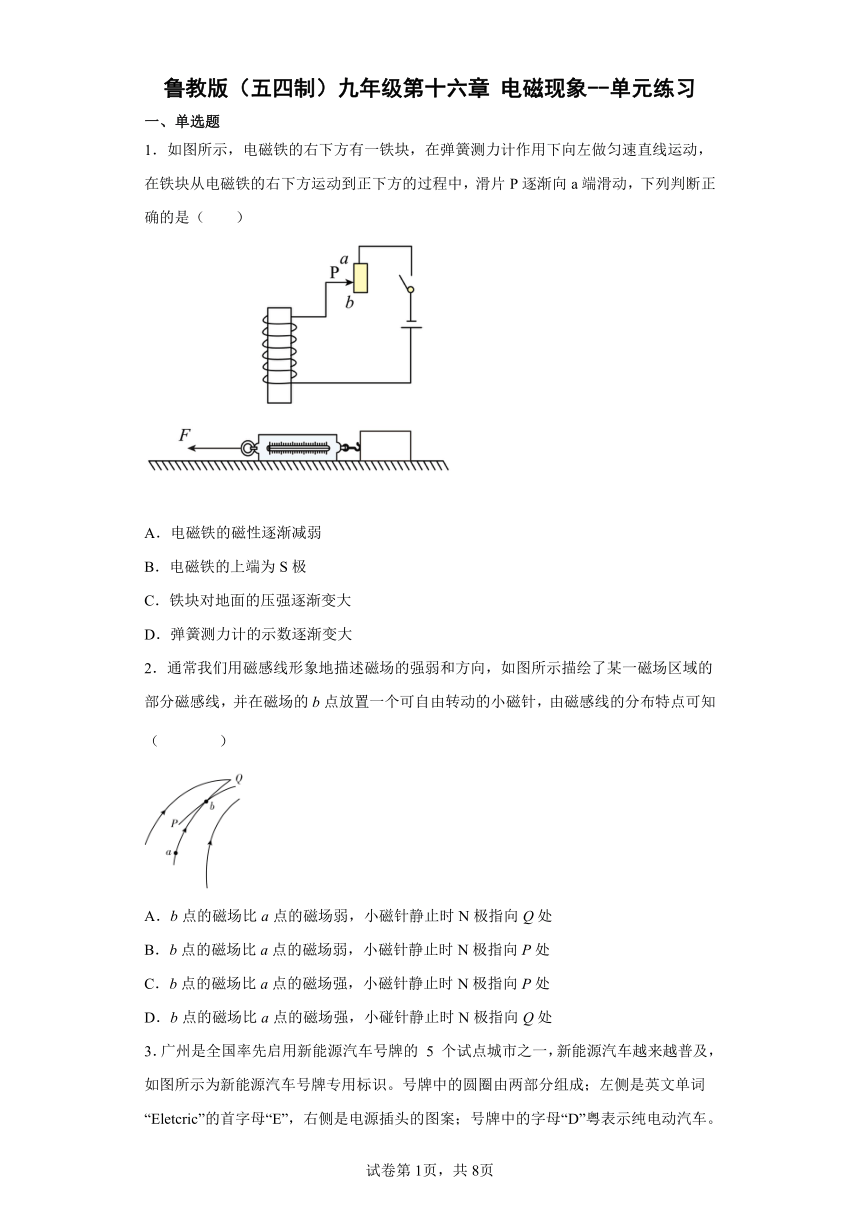

鲁教版（五四制）九年级第十六章 电磁现象--单元练习 一、单选题 1．如图所示，电磁铁的右下方有一铁块，在弹簧测力计作用下向左做匀速直线运动，在铁块从电磁铁的右下方运动到正下方的过程中，滑片P逐渐向a端滑动，下列判断正确的是（　　） A．电磁铁的磁性逐渐减弱 B．电磁铁的上端为S极 C．铁块对地面的压强逐渐变大 D．弹簧测力计的示数逐渐变大 2．通常我们用磁感线形象地描述磁场的强弱和方向，如图所示描绘了某一磁场区域的部分磁感线，并在磁场的b点放置一个可自由转动的小磁针，由磁感线的分布特点可知（ ） A．b点的磁场比a点的磁场弱，小磁针静止时N极指向Q处 B．b点的磁场比a点的磁场弱，小磁针静止时N极指向P处 C．b点的磁场比a点的磁场强，小磁针静止时N极指向P处 D．b点的磁场比a点的磁场强，小碰针静止时N极指向Q处 3．广州是全国率先启用新能源汽车号牌的 5 个试点城市之一，新能源汽车越来越普及，如图所示为新能源汽车号牌专用标识。号牌中的圆圈由两部分组成；左侧是英文单词“Eletcric”的首字母“E”，右侧是电源插头的图案；号牌中的字母“D”粤表示纯电动汽车。这类汽车发动机的动力装置是电动机，其工作原理是下图所示实验中的（ ） A． B． C． D． 4．如图甲，磁场对导体的力F竖直向上，用Fab，Fcd，Fa'b'，Fc′d′分别表示图乙丙中闭合开关时磁场对导体ab、cd、a′b′、c′d′的力，则（　　） A．Fab竖直向下，Fcd竖直向下 B．Fab竖直向上，Fcd竖直向下 C．Fa′b′竖直向上，Fc′d′竖直向下 D．Fa′b′竖直向下，Fc′d′竖直向上 5．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。关于地磁场下列说法正确的是（　　） A．地理南、北极与地磁场的南、北极完全重合 B．地磁场的磁感线是真实存在的 C．地磁场的N极在地理的南极附近 D．北京地区的地磁场方向由地理北极指向地理南极 6．下面四幅图中，图与说法相符的是（　　） A．图为电动机原理 B．电铃的原理是电磁感应 C．小磁针偏转是由于电流的磁效应 D．扬声器的原理是电磁感应 7．a、b两个磁极间的磁感线分布如图所示。下列说法正确的是（　　） A．a端磁极是S极，b端磁极是N极 B．P点没有磁场 C．磁感线是真实存在的 D．Q点的磁场方向水平向右 8．宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”图中符合上述说法的是（　　） A． B． C． D． 9．利用图所示实验揭示的原理，可制成（　　） A．发电机 B．电动机 C．电磁铁 D．电磁继电器 10．法国科学家阿尔贝和德国科学家彼得由于发现了巨磁电阻 （GMR）效应，荣获诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯变亮，则下列说法错误的是（　　） A．电磁铁左端为N极 B．巨磁电阻所在的电路电流增大 C．巨磁电阻两端的电压变大 D．巨磁电阻随磁场增强而变小 二、填空题 11．（1）下图为烟感报警装置，当没有烟雾时，烟感开关断开，电磁铁_____（有/无）磁性，绿灯亮，当有烟雾时，烟感开关闭合，电磁铁_____衔铁，绿灯灭，警铃与喷淋系统同时工作。 （2）请根据烟感报警装置的工作原理，将电路图补充完整，要求警铃与喷淋系统互不影响。( ) 12．我国宋代学者_____在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”司南能指示南北方向，是因为受到_____的作用。 13．魔方充电器由发电装置和蓄电池组成。通过扭动魔方的任意一面，在转动过程中就会产生电能，再通过蓄电池把电能储藏起来，就可以随 ... ...
