2022-2023学年高二物理粤教版(2019)选择必修二5.3用传感器制作自动控制装置 课时作业 解析版
日期:2025-05-04
科目:物理
类型:高中试卷
查看:44次
大小:428491B
来源:二一课件通
预览图
1/5
张
2022-2023
,
解析
,
作业
,
课时
,
装置
,
自动控制

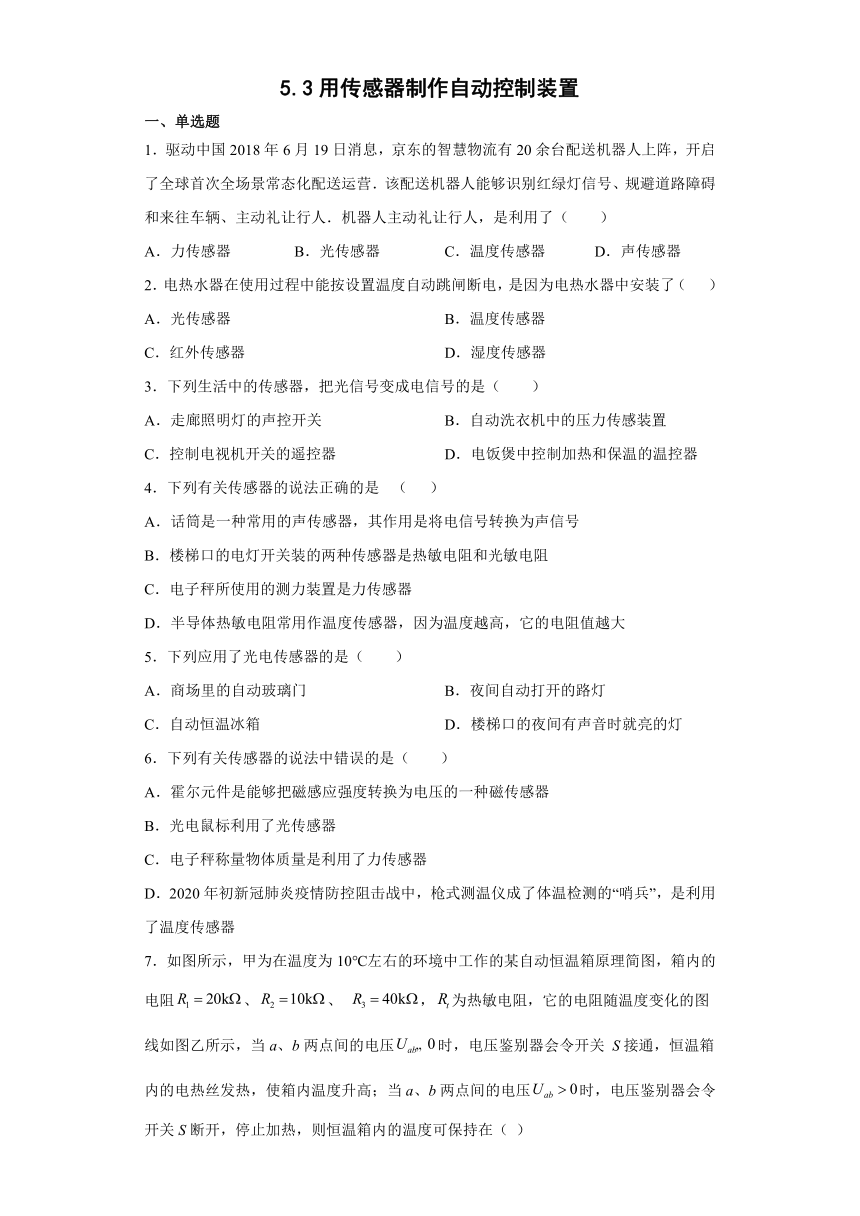

5.3用传感器制作自动控制装置 一、单选题 1.驱动中国2018年6月19日消息,京东的智慧物流有20余台配送机器人上阵,开启了全球首次全场景常态化配送运营.该配送机器人能够识别红绿灯信号、规避道路障碍和来往车辆、主动礼让行人.机器人主动礼让行人,是利用了( ) A.力传感器 B.光传感器 C.温度传感器 D.声传感器 2.电热水器在使用过程中能按设置温度自动跳闸断电,是因为电热水器中安装了( ) A.光传感器 B.温度传感器 C.红外传感器 D.湿度传感器 3.下列生活中的传感器,把光信号变成电信号的是( ) A.走廊照明灯的声控开关 B.自动洗衣机中的压力传感装置 C.控制电视机开关的遥控器 D.电饭煲中控制加热和保温的温控器 4.下列有关传感器的说法正确的是 ( ) A.话筒是一种常用的声传感器,其作用是将电信号转换为声信号 B.楼梯口的电灯开关装的两种传感器是热敏电阻和光敏电阻 C.电子秤所使用的测力装置是力传感器 D.半导体热敏电阻常用作温度传感器,因为温度越高,它的电阻值越大 5.下列应用了光电传感器的是( ) A.商场里的自动玻璃门 B.夜间自动打开的路灯 C.自动恒温冰箱 D.楼梯口的夜间有声音时就亮的灯 6.下列有关传感器的说法中错误的是( ) A.霍尔元件是能够把磁感应强度转换为电压的一种磁传感器 B.光电鼠标利用了光传感器 C.电子秤称量物体质量是利用了力传感器 D.2020年初新冠肺炎疫情防控阻击战中,枪式测温仪成了体温检测的“哨兵”,是利用了温度传感器 7.如图所示,甲为在温度为10℃左右的环境中工作的某自动恒温箱原理简图,箱内的电阻、、 ,为热敏电阻,它的电阻随温度变化的图线如图乙所示,当a、b两点间的电压时,电压鉴别器会令开关 S接通,恒温箱内的电热丝发热,使箱内温度升高;当a、b两点间的电压时,电压鉴别器会令开关S断开,停止加热,则恒温箱内的温度可保持在( ) A.10℃ B.20℃ C.30℃ D.40℃ 8.利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,其中“光控开关”能在天黑时自动闭合,天亮时自动断开;“声控开关:能在有声音时自动闭合,无声音时自动断开.下列电路图中合理的是 A. B. C. D. 二、多选题 9.如图甲所示是电饭锅的电路图,是一个限温开关,其内部结构如图乙所示,按下此开关按钮,两触点闭合,当温度达到居里点()时此开关会自动断开。是一个自动温控开关,当温度低于时会自动闭合,温度高于时会自动断开,是限流电阻,是加热电阻。下列说法正确的是( ) A.当感温磁体的温度达到居里点()时,由于感温磁体失去了磁性,不能被永磁体吸引,在弹簧的作用下,两触点断开 B.开始煮饭时不按下限温开关一样可以把饭煮熟 C.电饭锅的饭煮熟后可以长时间保持米饭的温度在到之间 D.用电饭锅烧水,当水沸腾后限温开关也会自动断开 10.如图所示为温度自动报警器的工作原理图,图中1是电磁铁、2是衔铁,5是水银温度计(水银导电)。常温下3触点处于断开状态4触点处于闭合状态,则下列说法正确的是( ) A.当温度高于警戒温度时电磁铁磁性增强,3触点闭合4触点断开 B.此装置为低温报警装置,温度低于警戒温度时,指示灯亮 C.此装置为高温报警装置,温度高于警戒温度时,电铃报警 D.要提高报警时的警戒温度应使导线AB短些 11.下列说法正确的是( ) A.摄像机实际上是一种将光信号转变为电信号的装置 B.电视机实际上是一种将电信号转变为光信号的装置 C.摄像机在1s内要送出25张画面 D.电视机接收的画面是连续的 12.图示是温度自动报警器的工作原理图,1是电磁铁、2是衔铁、3是触点、4是水银温度计则下列说法正确的是( ) A.当温度低于警戒温度时,电铃报警 B.当温度高于警戒温度时,电 ... ...
