中职高二劳保版《电力拖动控制线路与技能训练》2.2 认识接触器教案

日期:2025-05-11 科目: 类型:教案 查看:37次 大小:133329B 来源:二一课件通
预览图 1/2
中职,高二,劳保,电力拖动控制线路与技能训练,认识,接触器
  • cover

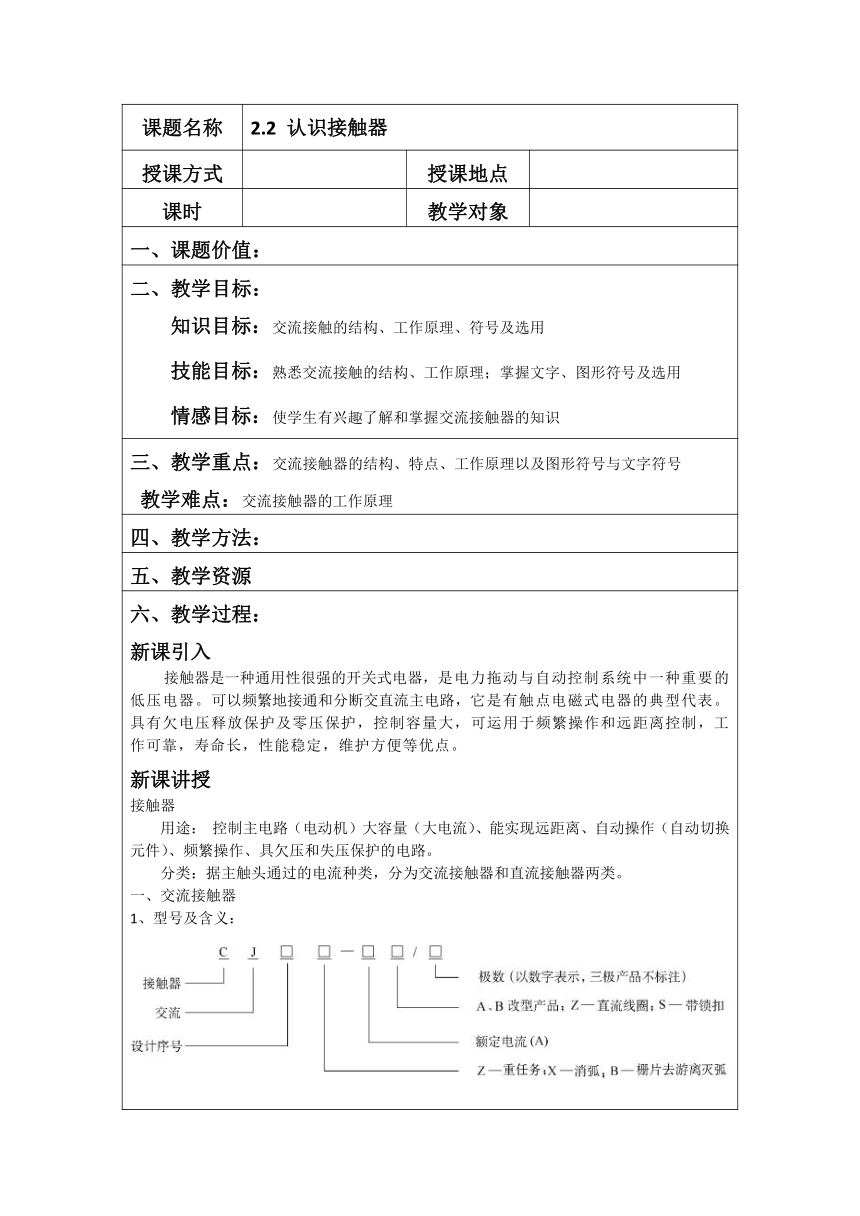

课题名称 2.2 认识接触器 授课方式 授课地点 课时 教学对象 一、课题价值: 二、教学目标: 知识目标:交流接触的结构、工作原理、符号及选用 技能目标:熟悉交流接触的结构、工作原理;掌握文字、图形符号及选用 情感目标:使学生有兴趣了解和掌握交流接触器的知识 三、教学重点:交流接触器的结构、特点、工作原理以及图形符号与文字符号 教学难点:交流接触器的工作原理 四、教学方法: 五、教学资源 六、教学过程: 新课引入 接触器是一种通用性很强的开关式电器,是电力拖动与自动控制系统中一种重要的低压电器。可以频繁地接通和分断交直流主电路,它是有触点电磁式电器的典型代表。具有欠电压释放保护及零压保护,控制容量大,可运用于频繁操作和远距离控制,工作可靠,寿命长,性能稳定,维护方便等优点。 新课讲授 接触器 用途: 控制主电路(电动机)大容量(大电流)、能实现远距离、自动操作(自动切换元件)、频繁操作、具欠压和失压保护的电路。 分类:据主触头通过的电流种类,分为交流接触器和直流接触器两类。 一、交流接触器 1、型号及含义: 2.结构和符号 接触器的符号 结构: 组成:由电磁系统、触头系统、灭弧装置和辅助部件等组成 3.交流接触器的工作原理 电磁线圈通电后,线圈电流产生磁场,使静铁心产生足够的吸力克服弹簧反作用力将动铁心向下吸合,三对动合主触头闭合同时动合辅助触头闭合,动断辅助触头断开。 当电磁线圈断电后,静铁心吸力消失,动铁心在弹簧反作用力的作用下复位,各触头也一起复位。 CJ10系列 在85%~105%倍额定电压下,能保证可靠吸合。电压过高,磁路趋于饱和,线圈电流会显著增大。电压过低,电磁吸力不足,衔铁吸合不上,线圈电流会达到额定电流的十几倍,因此,电压过高或过低都会造成线圈过热而烧毁。 二、直流接触器 1.应用范围:远距离接通和分断额定电压440V、额定电流1600A以下的直流电力线路 2.直流接触器的型号及含义 2、结构 组成:由电磁系统、触头系统和灭弧装置三大部分组成。 (1)电磁系统 由线圈、铁心和衔铁组成。 直流电,铁心中不会产生涡流和磁滞损耗而发热,铁心用整块铸钢或铸铁制成,铁心端面无短路环。在磁路中常垫有非磁性垫片,以减少剩磁的影响,其线圈匝数比交流接触器多,电阻大,铜损大,所以以线圈本身发热为主。做成长又薄的圆筒形。 (2)触头系统 有主(指形)、辅(双断点桥式,可有若干对)之分 (3)灭弧装置 由于直流不过零点,因此在同样的电气参数下,熄灭直流电弧比熄灭交流电弧要困难,一般采用磁吹式灭弧结合其他方法灭弧。 为减小线圈功耗,往往采用串联双绕组。 三、接触器的选择 1、选择类型 根据所控制的负载选类型。交流负载选交流接触器,直流负载选直流。如主要是交流负载,直流负载容量较小,也可选交流接触器,但触头的额定电流应适当选大些。 交流接触器按负荷种类分: 一类(AC1),控制无感或微感负荷。(如白炽灯、电阻炉等); 二类(AC2),用于绕线转子异步电动机的启动和停止; 三类(AC3),用于笼型异步电动机的运转和运行中分断; 四类(AC4),用于笼型异步电动机的启动、反接制动、反 转和点动。 2、选择主触头的额定电压 UN ≥ UN线路 3、选择额定电流 IN ≥IN负载 控制电动机时(仅适用于CJ10系列):IC= K ———经验系数,一般取1~1.4; PN ———被控制电动机的额定功率; UN ———被控制电动机的额定电压;V IC ———接触器主触头电流,A。 若在频繁启动、制动及正反转的场合,应将接触器主触头的额定电流降低一个等级使用。 4、选择线圈的额定电压 (1) 当控制线路简单、电器较少时,可选380V或220V; (2)若线路较复杂、使用电器个数超过5只时,可选36V或110V。 5、触头的数量和种类 应满足 ... ...
