中职高二劳保版《电力拖动控制线路与技能训练》1.2 认识低压熔断器教案

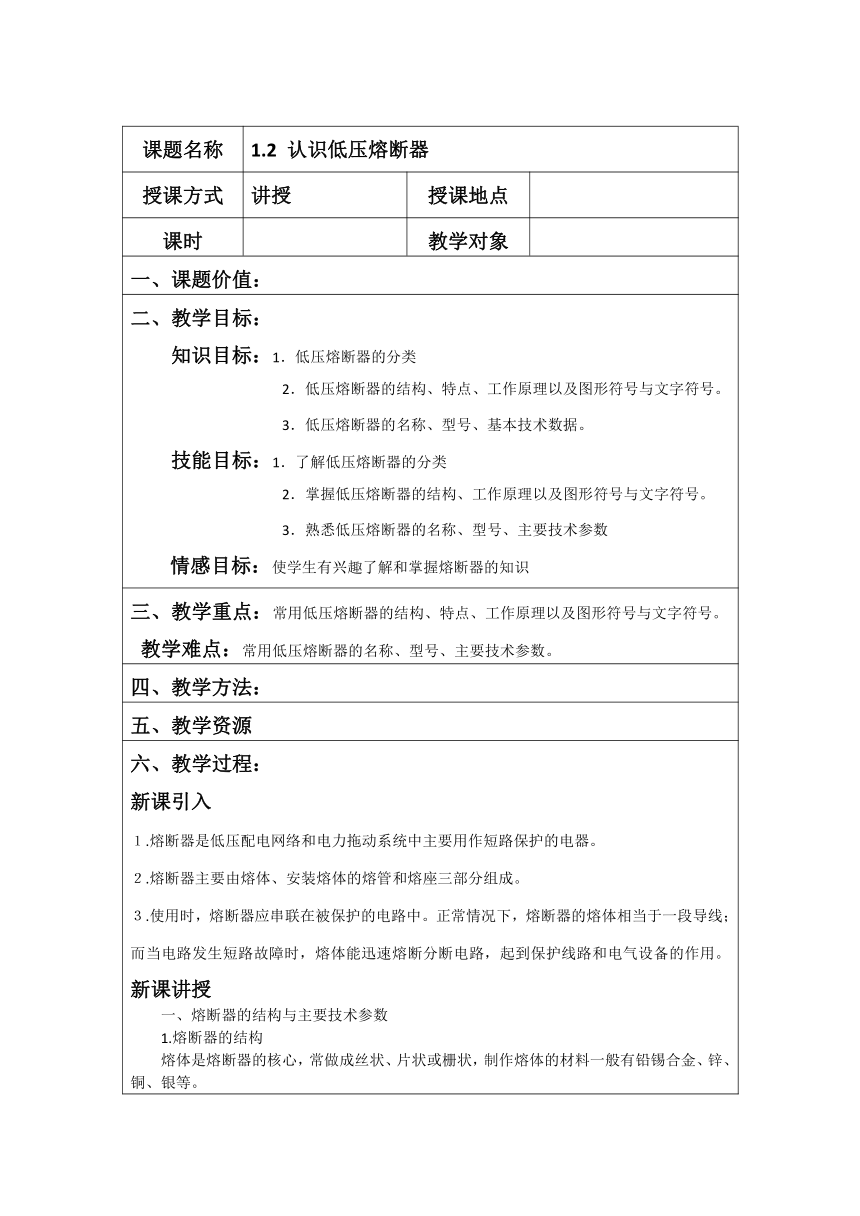

课题名称 1.2 认识低压熔断器 授课方式 讲授 授课地点 课时 教学对象 一、课题价值： 二、教学目标： 知识目标：1．低压熔断器的分类 2．低压熔断器的结构、特点、工作原理以及图形符号与文字符号。 3．低压熔断器的名称、型号、基本技术数据。 技能目标：1．了解低压熔断器的分类 2．掌握低压熔断器的结构、工作原理以及图形符号与文字符号。 3．熟悉低压熔断器的名称、型号、主要技术参数 情感目标：使学生有兴趣了解和掌握熔断器的知识 三、教学重点：常用低压熔断器的结构、特点、工作原理以及图形符号与文字符号。 教学难点：常用低压熔断器的名称、型号、主要技术参数。 四、教学方法： 五、教学资源 六、教学过程： 新课引入 １.熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。 ２.熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。 ３.使用时，熔断器应串联在被保护的电路中。正常情况下，熔断器的熔体相当于一段导线；而当电路发生短路故障时，熔体能迅速熔断分断电路，起到保护线路和电气设备的作用。新课讲授 一、熔断器的结构与主要技术参数 1.熔断器的结构 熔体是熔断器的核心，常做成丝状、片状或栅状，制作熔体的材料一般有铅锡合金、锌、铜、银等。 熔管是熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。 熔座是熔断器的底座，作用是固定熔管和外接引线。 2.熔断器的主要技术参数 （1）额定电压: 熔断器长期工作所能承受的电压。 （2）额定电流: 保证熔断器能长期正常工作的电流。 （3）分断能力: 在规定的使用和性能条件下，在规定电压下熔断器能分断的预期分断电流值。 （4）时间－电流特性: 在规定的条件下， 表征流过熔体的电流与熔体熔断时间的关 系曲线，如右图所示。 熔断器的熔断电流与熔断时间的关系 二、常用低压熔断器的符号、型号及含义 1.符号 2.型号 三、熔断器的类型 1.RC1A系列瓷插式熔断器 2 .RL1系列螺旋式熔断器 3.RM10系列封闭管式熔断器 4 .RT0系列有填料封闭管式熔断器 5.NG30系列有填料封闭管式圆筒帽形熔断器 6.RS0、RS3系列有填料快速熔断器 7.自复式熔断器 四、熔断器的选用 1.熔断器类型的选用 根据使用环境、负载性质和短路电流的大小选用适当类型的熔断器。 2.熔断器额定电压和额定电流的选用 熔断器的额定电压必须等于或大于线路的额定电压。 熔断器的额定电流必须等于或大于所装熔体的额定电流。 3.熔体额定电流的选用 （1）对照明和电热等的短路保护，熔体的额定电流应等于或稍大于负载的额定电流。 （2）对一台不经常启动且启动时间不长的电动机的短路保护，应有： IRN ≥(1.5～2.5)IN （3)对多台电动机的短路保护，应有： IRN ≥(1.5～2.5)INmax +∑IN 例1－1 某机床电动机的型号为Y112M－4，额定功率为4kW，额定电压为380V，额定电流为8.8A，该电动机正常工作时不需要频繁启动。若用熔断器为该电动机提供短路保护，试确定熔断器的型号规格。 解： （1）选择熔断器的类型：用RL1系列螺旋式熔断器。 （2）选择熔体额定电流： IRN=(1.5～2.5)×8.8≈13.2～22A 查表得熔体额定电流为： IRN=20A （3）选择熔断器的额定电流和电压：查表1－14， 可选取RL1－60/20型熔断器， 其额定电流为60A， 额定电压为500V。 五、熔断器的安装与使用 1.用于安装使用的熔断器应完整无损。 2.熔断器安装时应保证熔体与夹头、夹头与夹座接触良好。 3.熔断器内要安装合格的熔体。 4.更换熔体或熔管时，必须切断电源。 5.对RM10系列熔断器，在切断过三次相当于分断能力的电流后，必须更换熔断管。 6.熔体熔断后，应分析原因排除故障后，再更换新的熔体。 7.熔断器兼作隔离器件使用时，应安装在控制开关的电源进线端。 七、教学反思: 了解低压熔断器的结构、特点 ... ...
