高教版《机械基础》 任务4 带传动 教案

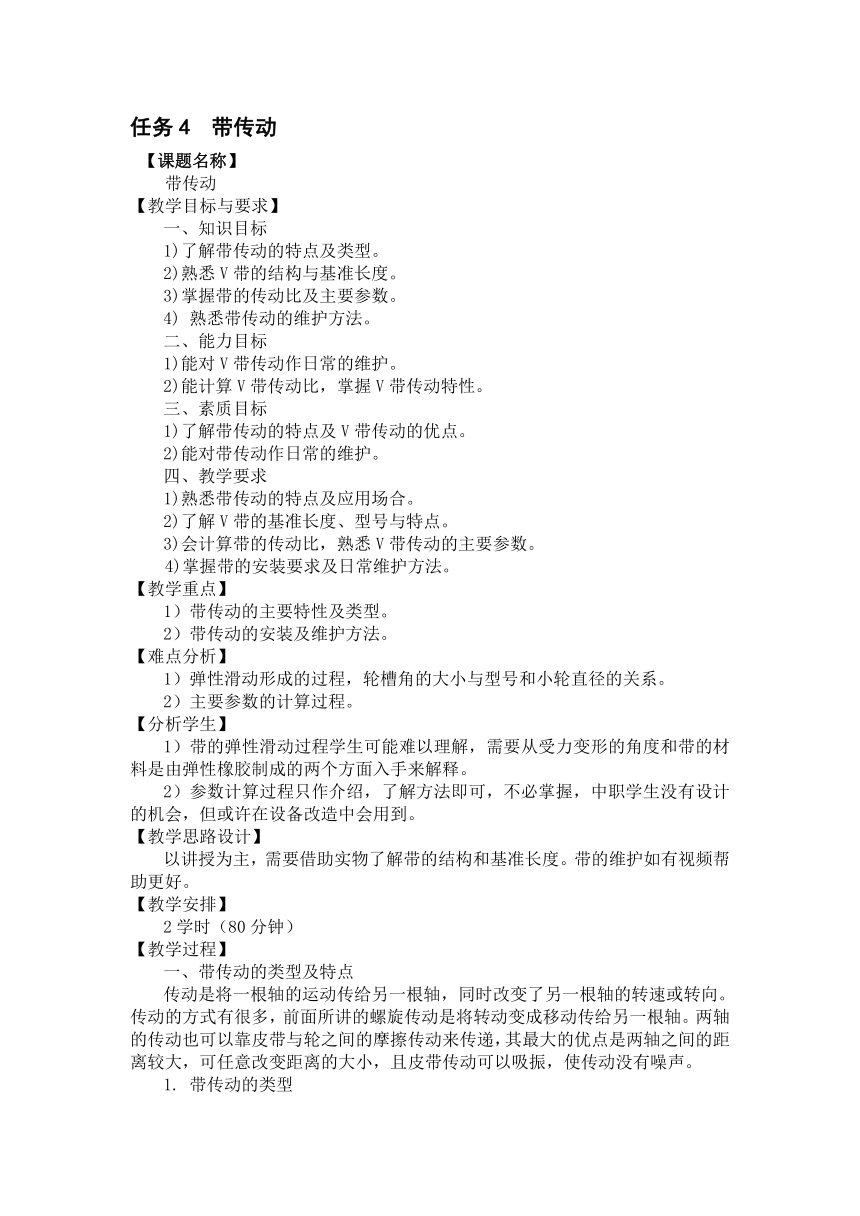

任务4 带传动 【课题名称】 带传动 【教学目标与要求】 一、知识目标 1)了解带传动的特点及类型。 2)熟悉V带的结构与基准长度。 3)掌握带的传动比及主要参数。 4) 熟悉带传动的维护方法。 二、能力目标 1)能对V带传动作日常的维护。 2)能计算V带传动比，掌握V带传动特性。 三、素质目标 1)了解带传动的特点及V带传动的优点。 2)能对带传动作日常的维护。 四、教学要求 1)熟悉带传动的特点及应用场合。 2)了解V带的基准长度、型号与特点。 3)会计算带的传动比，熟悉V带传动的主要参数。 4)掌握带的安装要求及日常维护方法。 【教学重点】 1）带传动的主要特性及类型。 2）带传动的安装及维护方法。 【难点分析】 1）弹性滑动形成的过程，轮槽角的大小与型号和小轮直径的关系。 2）主要参数的计算过程。 【分析学生】 1）带的弹性滑动过程学生可能难以理解，需要从受力变形的角度和带的材料是由弹性橡胶制成的两个方面入手来解释。 2）参数计算过程只作介绍，了解方法即可，不必掌握，中职学生没有设计的机会，但或许在设备改造中会用到。 【教学思路设计】 以讲授为主，需要借助实物了解带的结构和基准长度。带的维护如有视频帮助更好。 【教学安排】 2学时（80分钟） 【教学过程】 一、带传动的类型及特点 传动是将一根轴的运动传给另一根轴，同时改变了另一根轴的转速或转向。传动的方式有很多，前面所讲的螺旋传动是将转动变成移动传给另一根轴。两轴的传动也可以靠皮带与轮之间的摩擦传动来传递，其最大的优点是两轴之间的距离较大，可任意改变距离的大小，且皮带传动可以吸振，使传动没有噪声。 1. 带传动的类型 带传动是依靠带与带轮之间产生的摩擦力来传递运动和动力的，以V带的应用最广，这是由于在相同的压轴力的条件下，V带传递的功率为平带的三倍。此外，齿形带的应用也日益广泛。 2. 带传动的特点 由于带是由橡胶材料制成的，所以具有弹性，能够缓和冲击及振动，传动平稳是其最大的优点，但是橡胶材料的弹性变形也使带与带之间产生滑动而使传动比不能准确，这是带传动不能应用于准确传动比传动中原因。 3. 带传动的应用 由于带传动是靠摩擦力来传递运动的，所以应用于转速较高的场合，以期能够传递较大的功率。要求工作速度在5～25 m/s之间。 二、普通V带与V带轮 1. V带 V带的结构制成无接头的V形环带，其楔角为40°。带与带轮弯曲接触中，带的上半部分受拉，下半部分受压，中间既不受拉也不受压的部分称为中性层，其周长不变，称这条周线为节线，其长度称为基准长度，在节线处安装承受基本拉力的线绳芯结构。 由全部节线构成的面称为节面，节面的宽度称为节宽。V带已经有统一的国家标准，其周线长度、普通V带截面尺寸、相配的带轮结构可查阅国家标准。 应当注意的是V带的节宽bp与轮槽的基准宽度bd相等；轮槽的楔角随带轮的槽型和小带轮的直径而定，其目的是为了使带弯曲变形后，能和带轮两侧面充分接触，产生足够的摩擦力。此外，带的截面大小依传递功率的大小分成七种类型，传递功率越小所用带的型号越小，最常用的机床以A、B型为多见，家用洗衣机用Y形带，长度约为400mm。 2. V带轮 V带轮一般采用铸铁材料HT150和HT200，选用铸铁材料的原因是既能降低制造成本，又能满足使用条件，且易加工成轮槽的形状。当传递功率较小时，可选用工程塑料或铸铝材料，而洗衣机的带轮选用工程材料。 带轮的轮缘由轮槽结构而定，而轮辐的形状依基准直径的大小来选择其结构尺寸。 三、 V带的传动比及主要尺寸 1. 传动比 传动比是主、从动轮的转速之比，用表示，其计算公式如下： 2. 主要参数 （1） 带轮的基准直径、 带轮的基准直径小，结构紧凑，但V带弯曲变形大，带的弯曲应力大，容易疲劳断裂，所以规定了带轮的最小基准直径值 ... ...
