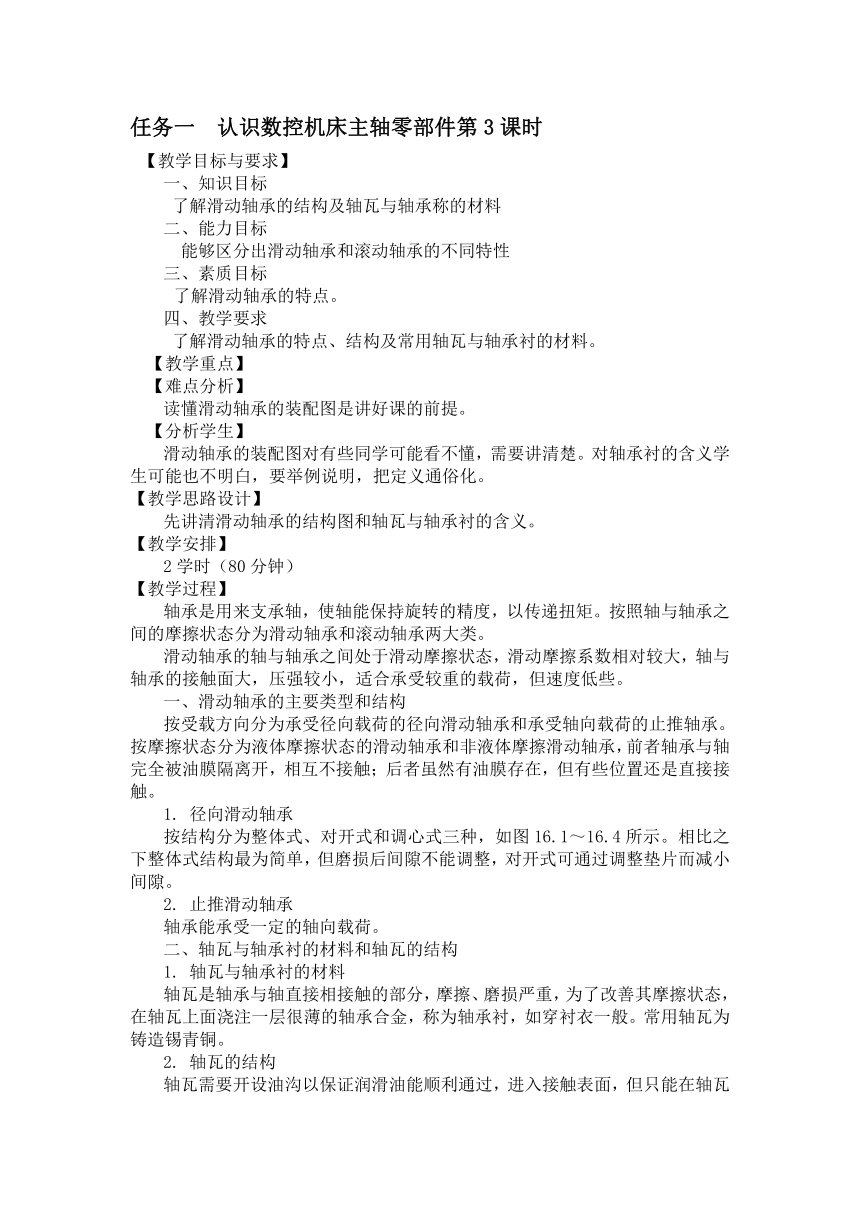

任务一 认识数控机床主轴零部件第3课时 【教学目标与要求】 一、知识目标 了解滑动轴承的结构及轴瓦与轴承称的材料 二、能力目标 能够区分出滑动轴承和滚动轴承的不同特性 三、素质目标 了解滑动轴承的特点。 四、教学要求 了解滑动轴承的特点、结构及常用轴瓦与轴承衬的材料。 【教学重点】 【难点分析】 读懂滑动轴承的装配图是讲好课的前提。 【分析学生】 滑动轴承的装配图对有些同学可能看不懂，需要讲清楚。对轴承衬的含义学生可能也不明白，要举例说明，把定义通俗化。 【教学思路设计】 先讲清滑动轴承的结构图和轴瓦与轴承衬的含义。 【教学安排】 2学时（80分钟） 【教学过程】 轴承是用来支承轴，使轴能保持旋转的精度，以传递扭矩。按照轴与轴承之间的摩擦状态分为滑动轴承和滚动轴承两大类。 滑动轴承的轴与轴承之间处于滑动摩擦状态，滑动摩擦系数相对较大，轴与轴承的接触面大，压强较小，适合承受较重的载荷，但速度低些。 一、滑动轴承的主要类型和结构 按受载方向分为承受径向载荷的径向滑动轴承和承受轴向载荷的止推轴承。按摩擦状态分为液体摩擦状态的滑动轴承和非液体摩擦滑动轴承，前者轴承与轴完全被油膜隔离开，相互不接触；后者虽然有油膜存在，但有些位置还是直接接触。 1. 径向滑动轴承 按结构分为整体式、对开式和调心式三种，如图16.1～16.4所示。相比之下整体式结构最为简单，但磨损后间隙不能调整，对开式可通过调整垫片而减小间隙。 2. 止推滑动轴承 轴承能承受一定的轴向载荷。 二、轴瓦与轴承衬的材料和轴瓦的结构 1. 轴瓦与轴承衬的材料 轴瓦是轴承与轴直接相接触的部分，摩擦、磨损严重，为了改善其摩擦状态，在轴瓦上面浇注一层很薄的轴承合金，称为轴承衬，如穿衬衣一般。常用轴瓦为铸造锡青铜。 2. 轴瓦的结构 轴瓦需要开设油沟以保证润滑油能顺利通过，进入接触表面，但只能在轴瓦的上表面，即非承载面开设油沟， 三、小结 1. 滑动轴承的接触面大，压强低，适合承受大载荷低转速场合。按载荷方向分为径向轴承和止推轴承；按润滑状态分为液体润滑和非液体润滑两种。大部份轴承处于非液体润滑状态。 2. 常用径向滑动轴承有整体式和对开式，后者间隙可调整，保证其运动精度。轴瓦常用锡青铜铸造，内开有油沟槽。 四、教学反思 下课后，问题仍集中在导入新课上，每个班几乎都是成绩不太好的学生积极性更高，以往上课根本不参与教学活动的学生一个个都瞪大了眼睛，把手举的高高的，对自己没有足够的信心，尽快掌握所学知识，提高专业理论水平，达到能够应付考试。 ... ...
