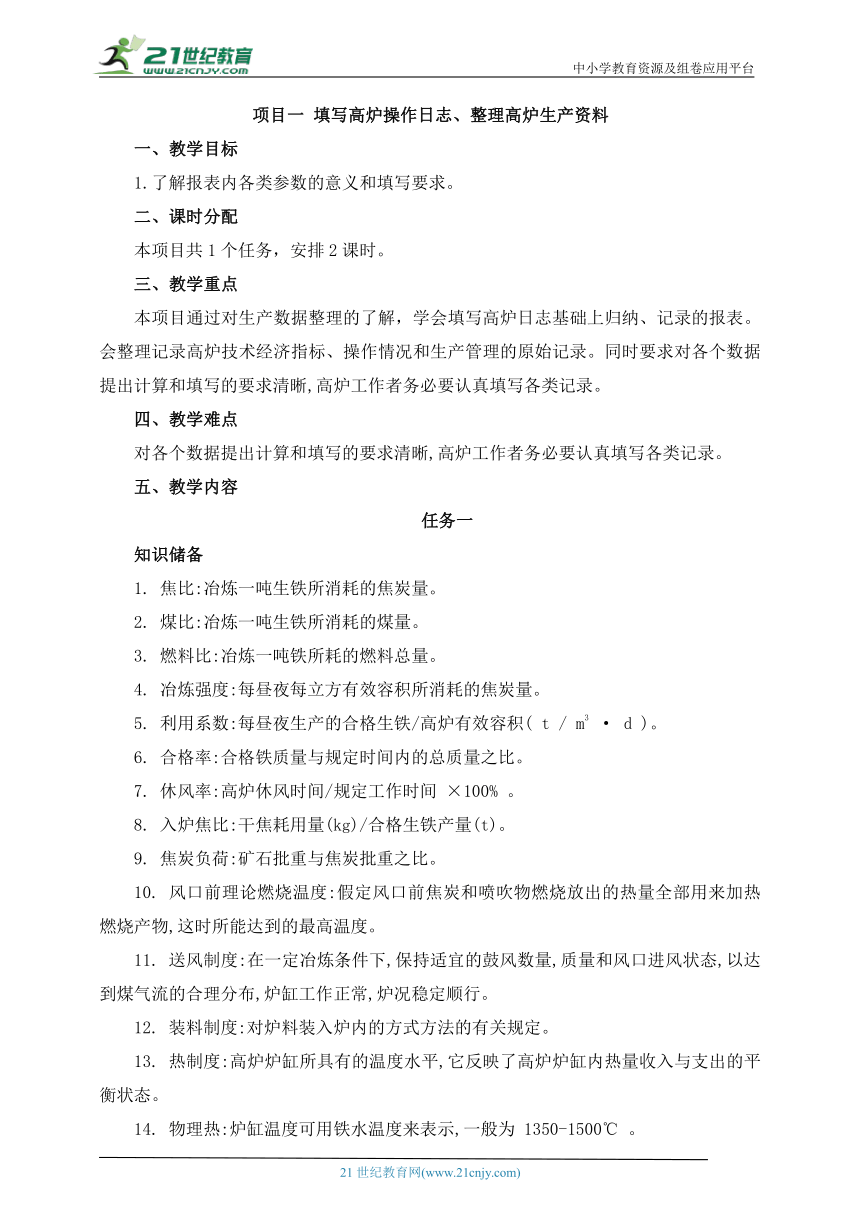

中小学教育资源及组卷应用平台 项目一 填写高炉操作日志、整理高炉生产资料 一、教学目标 1.了解报表内各类参数的意义和填写要求。 二、课时分配 本项目共1个任务，安排2课时。 三、教学重点 本项目通过对生产数据整理的了解，学会填写高炉日志基础上归纳、记录的报表。会整理记录高炉技术经济指标、操作情况和生产管理的原始记录。同时要求对各个数据提出计算和填写的要求清晰,高炉工作者务必要认真填写各类记录。 四、教学难点 对各个数据提出计算和填写的要求清晰,高炉工作者务必要认真填写各类记录。 教学内容 任务一 知识储备 1. 焦比:冶炼一吨生铁所消耗的焦炭量。 2. 煤比:冶炼一吨生铁所消耗的煤量。 3. 燃料比:冶炼一吨铁所耗的燃料总量。 4. 冶炼强度:每昼夜每立方有效容积所消耗的焦炭量。 5. 利用系数:每昼夜生产的合格生铁/高炉有效容积( t / m3 · d )。 6. 合格率:合格铁质量与规定时间内的总质量之比。 7. 休风率:高炉休风时间/规定工作时间 ×100% 。 8. 入炉焦比:干焦耗用量(kg)/合格生铁产量(t)。 9. 焦炭负荷:矿石批重与焦炭批重之比。 10. 风口前理论燃烧温度:假定风口前焦炭和喷吹物燃烧放出的热量全部用来加热燃烧产物,这时所能达到的最高温度。 11. 送风制度:在一定冶炼条件下,保持适宜的鼓风数量,质量和风口进风状态,以达到煤气流的合理分布,炉缸工作正常,炉况稳定顺行。 12. 装料制度:对炉料装入炉内的方式方法的有关规定。 13. 热制度:高炉炉缸所具有的温度水平,它反映了高炉炉缸内热量收入与支出的平衡状态。 14. 物理热:炉缸温度可用铁水温度来表示,一般为 1350-1500℃ 。 15. 化学热:用生铁含 Si 量来表示。 16. 装料顺序:焦炭和矿石入炉的先后次序。 17. 正同装:先矿后焦一次放入炉内。 18. 正分装:先矿一次放入炉内,后焦一次放入炉内。 19. 倒分装:先焦一次放入炉内,后矿一次放入炉内。 20. 倒同装:先焦后矿一次放入炉内。 任务实施 记录填写要求 (1)所有记录必须要真实、准确、及时和完整。填写的数字和文字要端正和清楚,记录要保持清洁和干净; (2)为保证记录中所有数值的可靠性,各项的计算需要保留小数点后有效数字的位数: ① 小数点后有效数字保留1位的数据有:产品数量、燃料的用量、水分、灰分、透气性、煤气中的CO2和H2含量等; ② 小数点后有效数字保留2位的数据有:生铁合格率、一级品率、熟料率、焦炭负荷、矿石平均品位、硫负荷、炉渣碱度、富氧率、休风率和全风率; ③ 小数点后有效数字保留3位的数据有:利用系数、冶炼强度、生铁成分和以吨为单位计算的渣铁比等。 (3)生铁产量的核算。高炉生产报表上记录的生铁产量与高炉实际出铁量有可能不一致,原因如下: ① 铸铁时产生的损失; ② 清理铁水罐造成铁量的损失; ③ 炉前铁沟内氧化铁影响生铁产量。 (4)报表上所列出的矿石、焦炭、熔剂和喷吹量等单位生铁消耗,应根据实际出铁量核算。 二、高炉常用表格 (1)高炉作业日志; (2)高炉核料表; (3)高炉烧结矿用料记录; (4)高炉料批更改通知单; (5)煤粉工业分析表; (6)高炉鼓风动能; (7)高炉理论燃烧温度计算。 21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页） 21世纪教育网(www.21cnjy.com) ... ...
