2.1 OSI 参考模型 课件(共16张PPT)-中职《计算机网络技术基础》同步教学（人民邮电版）

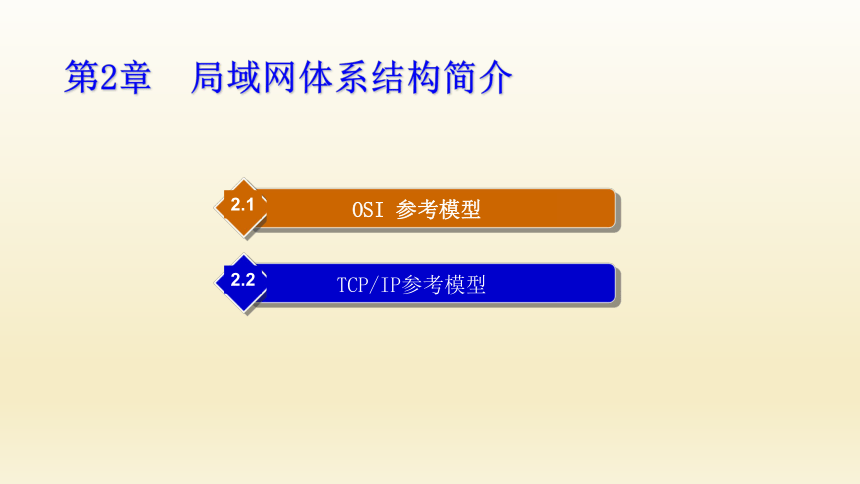

(课件网) 第2章 局域网体系结构简介 OSI 参考模型 2.1 TCP/IP参考模型 2.2 2.1 OSI 参考模型 OSI参考模型采用分层结构，在OSI参考模型中，每一层都为其上一层提供服务，并为其上一层提供一个访问接口或界面。 2.1 OSI 参考模型 2.1.1 物理层 2.1.2 数据链路层 2.1.3 网络层 2.1.4 传输层 2.1.5 会话层 2.1.6 表示层 2.1.7 应用层 2.1.1 物理层 物理层是OSI参考模型的第1层，它处于最底层，是整个参考模型的基础。 物理层为数据链路层提供一个传输数据的物理介质，并利用这些物理媒体传递信号。 物理层包括架空明线、同轴电缆、双绞线、光纤、模块、配线架等。 在物理层，数据的传输单位是比特。 物理层的设备主要有中继器和集线器。 2.1.1 物理层 数据链路层是OSI参考模型的第2层，为网络层提供服务，即在物理网络链路上建立连接并提供点对点的可靠的信息传输 。 在数据链路层，数据的传输单位是数据帧。 2.1.2 数据链路层 数据链路层的主要功能 ： ① 数据链路的建立、维持和释放。 ② 对信息流量的控制。 ③ 能有效地进行差错控制。 ④ 采用透明传输方法将数据帧中的数据和控制信息分开。 2.1.2 数据链路层 数据链路层的设备主要有网卡、网桥和交换机。 2.1.2 数据链路层 网络层是OSI参考模型的第3层，提供不同网络系统间的连接和路径选择。 数据的传输单位是数据包。 2.1.3 网络层 网络层的主要功能是提供路由，即选择到达目标主机的最佳路径，并沿该路径传送数据包。 网络层还要能够消除网络拥挤，具有流量控制和拥挤控制的能力。 网络层的主要设备是路由器、三层交换机。 2.1.3 网络层 它是OSI参考模型的第4层，重要任务就是直接给运行在不同主机上的应用程序提供逻辑通信服务。 这种端对端的通信，可以保证在不同子网的两台设备间数据包可靠地、顺序地、无错地传输。 端对端是指一个终端（主机）到另一个终端（主机），中间可以有一个或多个交换点。 2.1.4 传输层 2.1.5 会话层 会话层是OSI参考模型的第5层，它允许不同机器上的用户建立、管理和终止应用程序间的会话关系。 会话层是利用传输层提供的端到端的服务，向表示层或会话层用户提供会话的服务，建立、维护、管理应用程序之间的会话。 2.1.4 传输层 传输层另一个重要功能是将收到的顺序混乱的数据包重新排序。 在传输层，数据传送的单位是数据段。 会话层可以建立、管理和终止应用程序之间的会话。 会话层可以处理差错恢复。 2.1.5 会话层 表示层是OSI参考模型的第6层，可以将应用层的信息“表示”成一种格式，让终端设备能够正确识别。 表示层保证一个系统的应用层送出的信息可被另一个系统的应用层所读取 。 表示层协议还可以进行加密、解密，压缩、解压缩。 2.1.6 表示层 应用层是OSI参考模型中的最高层，也称第7层，是最接近使用者的一层，它直接与用户和应用程序打交道，是网络服务与使用者应用程序之间的一个接口。 应用层提供完成特定网络功能服务所需要的各种应用协议，如HTTP，SMTP等，这里的网络服务包括文件传输、文件管理、电子邮件的消息处理等。 2.1.7 应用层 ... ...
