4.1 前照灯的电路及其故障诊断与排除 课件(共42张PPT)- 《汽车电器构造与检修（第2版）》同步教学（人邮版·2017）

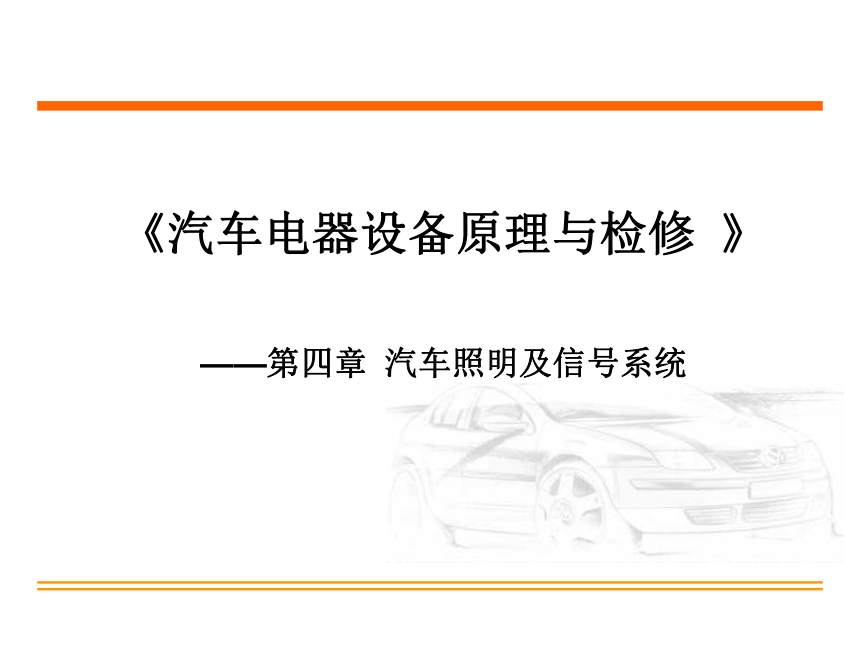

(课件网) 《汽车电器设备原理与检修 》 ———第四章 汽车照明及信号系统 4.1 前照灯的电路及其故障诊断与排除 4.2 汽车灯光信号系统的控制电路及其故障诊断与排除 4.3 汽车声响的控制电路及其故障诊断与排除 第四章　安全气囊系统 照明灯的种类和用途 种类 外照明灯 内照明灯 前照灯 雾灯 牌照灯 顶灯 仪表灯 行李箱灯 工作时的特点 白色常亮 远近光变化 黄色或白色 单丝常亮 白色 常亮 白色 常亮 白色 常亮 白色 常亮 用途 为驾驶员安全行车提供保障 雨雪雾天保证有效照明及提供信号 用于照亮汽车尾部牌照 用于夜间车内照明 用于夜间观察仪表时的照明 用于夜间拿取行李物品时的照明 转向灯 前照灯 雾灯 琥珀色-转向灯 浅黄-雾灯 白色小灯-示宽灯 红色-刹车灯 转向灯 雾灯 转向灯 前照灯 信号灯的种类和用途 种类 外信号灯 内信号灯 转向灯 示宽灯 停车灯 制动灯 倒车灯 转向 指示灯 其他 指示灯 工作时的特点 琥珀色 交替闪 亮 白或黄 色常亮 白或红色常亮 红色 常亮 白色 常亮 白色 闪亮 白色 常亮 用途 告知路人或其他车辆将转弯 标志汽车宽度轮廓 标明汽车已经停驶 表示已减速或将停车 告知路人或其他车辆将倒车 提示驾驶员车辆的行驶方向 提示驾驶员车辆的状况 倒车灯 示宽灯 刹车灯 4.1 前照灯的电路及其故障诊断与排除 前照灯基本要求如下： 1、前照灯应保证车前有明亮而均匀的照明，使驾驶员能看清车前100m以内路面上的任何障碍物。 2、应具有防止眩目的装置，确保夜间两车迎面相遇时，不使对方驾驶员因产生眩目而造成事故。 前照灯由光源(灯泡)、反光镜、配光镜三部分。 ⒈灯泡 目前汽车前照灯所用的灯泡有普通灯泡（白炽灯泡）、卤素灯泡和氙气灯泡，两种灯泡的灯丝均采用熔点高发光强的钨制成。 前照灯灯泡 1、7－配光屏 2、4－近光灯丝 3、5－远光灯丝 6－定焦盘 8－泡壳 9－插片 前照灯组成 前照灯的灯泡是充气灯泡，是把玻璃泡内的空气抽出后，再充满情性混合气体。一般充入的惰性气体为96％的氩气和4％的氮气。充入灯泡的惰性气体可以在灯丝受热时膨胀，增大压力，减少钨的蒸发，提高灯丝的温度和发光效率，节省电能，延长灯泡的使用寿命。 氙气灯泡 1、氙气由小型石英灯泡、变压器和电子单元组成， 2、通过变压器，在几微秒内升压到 20000V 以上 的高压脉冲电 3、一个 35W的氙灯光源可产生 55W 卤素灯 2 倍 的光通量，使用寿命与汽车全寿命差不多。 图4.1.2 2.反射镜 反射镜表面形状呈旋转抛物面，一般 由0.6～0.8mm的薄钢板冲压而成或由玻璃、 塑料制成。内表面镀银、铝或镀铬，然后 抛光处理；目前反射镜内面采用真空镀铝 半封闭式前照灯的反射镜 的较多。 反射镜的作用是将灯泡的散射（直射） 光反射成平行光束，使光度大大增强， 增强几百倍乃至上千倍，以保证汽车 前方150～400m范围内足够的照明。 如图5.3所示。 图5.3 反射镜的作用 ⒊配光镜 配光镜又称散光玻璃， 由透光玻璃压制而成，是多 块特殊棱镜和透镜的组合， 外型一般为圆形和矩形。 图5.4 配光镜的结构 配光镜的作用是将反射镜 反射出的平行光束进行折射， 使车前的路面有良好而均匀的 照明，如图所示。 图5.5 配光镜的作用 措施 ⒈采用双丝灯泡 ⒉采用带遮光罩的双丝灯泡 ⒊采用非对称光形 ⒋采用前照灯自动变光器 前照灯防眩目 1．采用双丝灯泡 远光灯丝位于反射镜的焦点上，功率为45～60W；对面无车时使用； 近光灯丝位于反射镜焦点的上方或前方，功率为20～50W。对面来车时使用 2．采用带遮光罩的双丝灯泡 为了克服上述缺陷，在近光灯丝的下方装有遮光罩。 当使用近光灯时，遮光罩能将近光灯丝射向反射镜下部的光线遮挡住，无法反射，提高防眩目效果。目前广泛使用。 图4.1.6 ... ...
