项目八　装配 课件(共58张PPT)《钳工工艺与技能训练》同步教学（人邮版·2010）

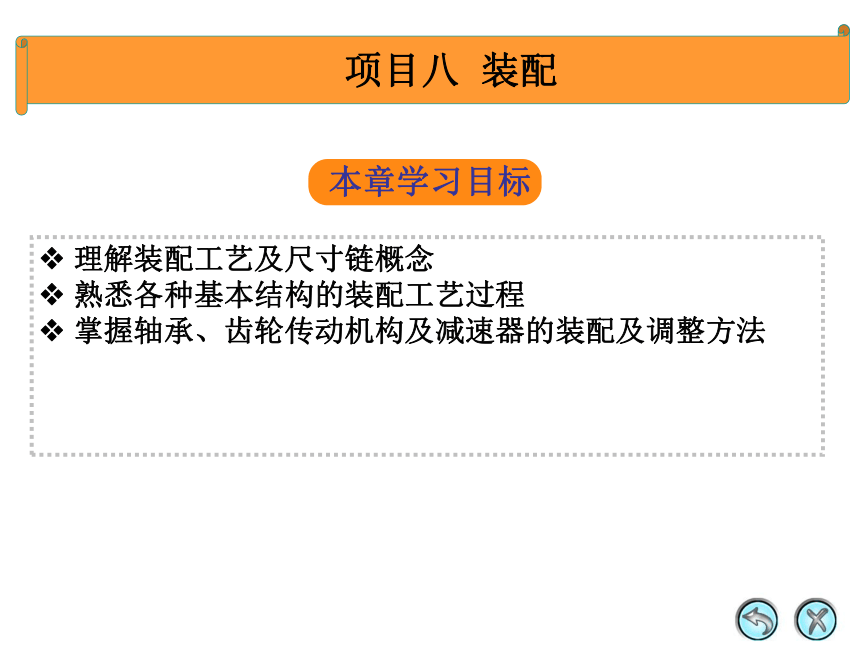

(课件网) 理解装配工艺及尺寸链概念 熟悉各种基本结构的装配工艺过程 掌握轴承、齿轮传动机构及减速器的装配及调整方法 本章学习目标 项目八 装配 本 章 大 纲 任务一 装配工艺概述 任务二 固定连接的装配 任务三 轴承的装配 任务四 轴组的装配 任务五 传动机构的装配 任务一 装配工艺概述 一、基础知识 1．装配的工艺过程 机械产品的装配工艺过程，一般包括4个阶段。 （1）装配前的准备阶段。 （2）装配阶段。 （3）调整、检验和试车。 （4）喷漆、涂油和装箱。 任务一 装配工艺概述 一、基础知识 2．装配的组织形式 （1）固定式装配。固定式装配是将产品或部件的全部装配工作安排在一个固定的工作地点进行装配。 ① 集中装配。 ② 分散装配。 （2）移动式装配。移动式装配是指工作对象在装配过程中，有顺序地由一个工人转移到另一个工人，即所谓流水装配法。 ① 按一定节拍周期移动。 ② 按自由节拍移动。 ③ 按一定速度连续移动。 任务一 装配工艺概述 一、基础知识 3．装配的工艺规程 （1）制定装配工艺规程的基本原则。 （2）制定装配工艺规程所需的原始资料。 （3）制定装配工艺规程的步骤。 任务一 装配工艺概述 一、基础知识 4．装配尺寸链 （1）装配精度与装配尺寸链。 （2）装配尺寸链及其简图。 装配尺寸链有两个特征：各有关尺寸连接成封闭的外形；构成这个封闭外形的每个尺寸的偏差都影响装配精度。 装配尺寸关系 尺寸链简图 任务一 装配工艺概述 一、基础知识 （3）尺寸链的术语、组成及分类。 环 封闭环 组成环 增环 减环 按各环的几何空间位置特征可将装配尺寸链分为一般有线性尺寸链、角度尺寸链、平面尺寸链和空间尺寸链等。 任务一 装配工艺概述 一、基础知识 （4）封闭环极限尺寸及公差。 ① 封闭环的基本尺寸。 封闭环的基本尺寸=（所有增环基本尺寸之和） （所有减环基本尺寸之和） ② 封闭环的最大极限尺寸。 当所有增环都为最大极限尺寸，减环都为最小极限尺寸时，封闭环为最大极限尺寸。 任务一 装配工艺概述 图8-3所示的齿轮箱部件，装配要求轴向窜动量A0=0.2mm～0.7mm。已知A1=122mm，A2=28mm，A3=A5=5mm，A4=140mm，试用完全互换法解此尺寸链。 二、技能训练 图8-3 齿轮箱装配图 任务二 固定连接的装配 一、基础知识 固定连接是装配中最基本的一种装配形式，可分为可拆连接和不可拆连接两大类。常见的固定连接有螺纹连接、键连接、销连接、过盈连接、管道连接及铆接、焊接、粘接等。 1．螺纹连接的装配 （1）认识螺纹连接的工具。 ① 螺钉旋具。 ② 扳手。 （2）螺纹连接的装配技术要求。 ① 保证有足够的拧紧力矩。 ② 保证螺纹连接的配合精度。 ③ 保证螺纹连接时有可靠的防松装置。 任务二 固定连接的装配 一、基础知识 2．键连接的装配 （1）松键连接的装配。 松键连接是靠键的侧面来传递扭矩，只能对轴上零件作圆周方向固定，不能承受轴向力。 ① 松键连接的装配技术要求。 ② 松键连接装配要点。 任务二 固定连接的装配 一、基础知识 （2）紧键连接的装配。 紧键连接主要指楔键连接，键的上表面和轮毂槽的底面均有1∶100的斜度，键的侧面与键槽间有一定的间隙。装配时，将键打入而构成紧键连接，靠过盈传递扭矩；紧键连接还能轴向固定零件和传递单方向的轴向力，但对中性差，多用于对中性要求不高的场合。 ① 紧键连接的技术要求。 ② 紧键连接装配要点。 任务二 固定连接的装配 一、基础知识 （3）花键连接的装配。 当需要传递较大动力时，可以采用花键连接。花键连接具有承载能力强，传递扭矩大，同轴度高和导向性好等优点。 花键有动连接和静连接两种形式。 花键轴与套件多为滑动配合，花键轴在滚或铣出后，一般外圆经过磨削， ... ...
