项目三　平面加工 课件(共36张PPT)《钳工工艺与技能训练》同步教学（人邮版·2010）

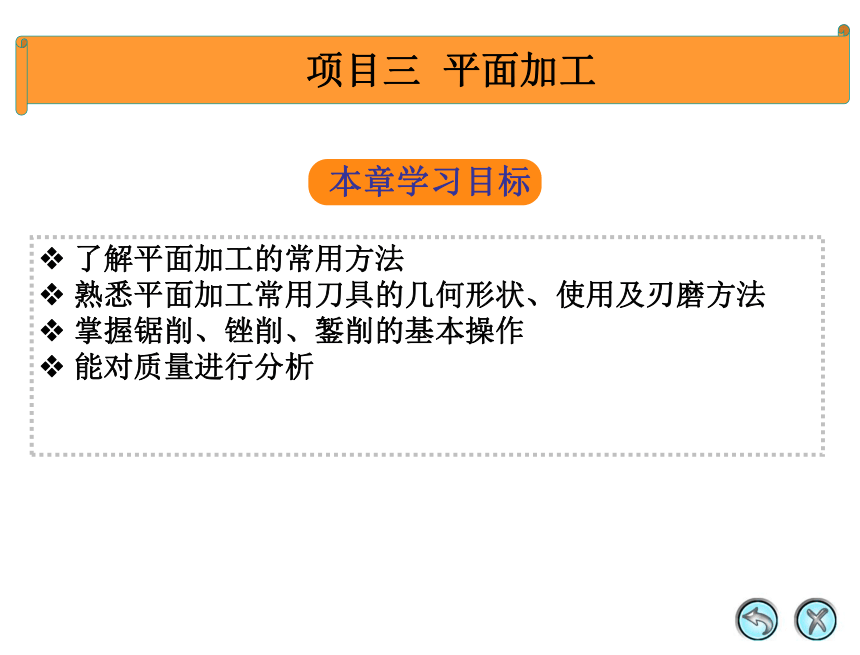

(课件网) 了解平面加工的常用方法 熟悉平面加工常用刀具的几何形状、使用及刃磨方法 掌握锯削、锉削、錾削的基本操作 能对质量进行分析 本章学习目标 项目三 平面加工 本 章 大 纲 任务一 锯削 任务二 锉削 任务三 錾削 任务四 实训 任务一 锯削 一、基础知识 锯削是用手锯对材料或工件进行切断或锯槽的加工方法。 1．锯削的应用 图3-1 锯削的应用 任务一 锯削 一、基础知识 2．锯削工具 （1）锯弓。锯弓的作用是用来夹持和拉紧锯条的。 任务一 锯削 一、基础知识 （2）锯条。锯条是由专业厂家生产的，一般用渗碳钢冷轧而成或用优质碳素工具钢并经热处理淬火和低温回火处理。 ① 锯条的规格 ② 锯齿的粗细 ③ 锯齿的切削角度 ④ 锯路 任务一 锯削 一、基础知识 3．锯削的基本操作 （1）锯条的安装。 ① 锯条的安装方向。 ① 锯条的安装方向。 （2）手锯的握法和锯削姿势。 （3）起锯方法。 图3-5 锯条安装 起锯方法 手锯的捏法 任务一 锯削 一、基础知识 （4）锯削方法。 （5）锯削操作安全知识 。 ① 锯条安装后松紧要适宜，锯削过程中不要突然过猛用力，以防锯条折断后崩出伤人。 ② 工件将要锯断时，应减小压力及减慢速度。 ③ 一般工件将要锯断时，用左手扶持工件断开部分，避免工件砸伤脚。 任务一 锯削 一、基础知识 4．锯削方法 （1）锯削棒料。 （2）锯削管材。 （3）锯削薄板料。 （4）锯削深缝。 （5）锯削扁钢。 （6）锯削型钢。 5．锯削质量分析 锯削时产生废品形式的原因如书中表3-2所示。 任务一 锯削 二、技能训练 训练一 锯削四方体 对如图3-12所示的四方体工件进行锯削加工。 图3-12 四方体 任务一 锯削 二、技能训练 训练二 锯削深缝件 对如图3-13的深缝件进行锯削加工。 图3-13 深缝锯削 任务一 锯削 二、技能训练 训练三 锯削直角块 【训练要求】 掌握锯削的基本操作，参考图3-14。 图3-14 直角块 任务二 锉削 锉削是用锉刀对工件表面进行切削加工的方法。 1．钳工锉刀 （1）锉刀的结构。 一、基础知识 图3-15 锉刀各部分名称 任务二 锉削 （2）锉刀的种类。按用途不同，锉刀可分为钳工锉、异形锉和整形锉3种。 （3）锉刀的规格。锉刀的规格有尺寸规格和粗细规格两种。 常用的锉刀有100mm、125mm、150mm、200mm、250mm、300mm等几种。 锉刀的粗细规格是以锉刀每10mm轴向长度内的主锉纹条数表示 ，，如书中表3-4所示。 一、基础知识 任务二 锉削 2．锉刀的选择 （1）锉刀类型的选择。 钳工一般选用钳工锉；异形锉是用来锉削工件上的特殊表面的；整形锉主要用来修整工件上的细小部分。 （2）锉刀断面的选择。 一、基础知识 任务二 锉削 （3）锉刀粗细的选择。 粗齿锉刀适用于锉削加工余量大、加工精度低和表面粗糙度大的工件，细锉则反之。一般选择锉刀粗累的原则如下。 ① 粗齿锉主要用于粗加工或锉削铜、铝等软金属。 ② 中齿锉一般用于锉削钢、铸铁等。 ③ 细齿锉和双细齿锉主要是锉光表面或锉削硬材料。 ④ 油光锉主要修光表面。 （4）锉刀面质量的选择。 一、基础知识 任务二 锉削 3．锉削的基本操作 （1）锉刀的握法。 （2）锉削的姿势。 （3）锉削的动作。 （4）锉削力。 一、基础知识 锉削动作 锉平面时两手的用力 任务二 锉削 （5）锉削速度。 锉削时要注意两手的运锉频率，保持锉削速度为30～60次/分钟，推出时稍慢，回锉时稍快，动作协调自如。 （6）锉削操作安全知识。 ① 锉刀放置时不要露出钳台边外，以防跌落伤人。 ② 不能用嘴吹锉屑或用手清理锉屑；锉屑嵌入齿缝必须用钢刷清除，不允许用手直接清除。 ③ 不使用无柄或手柄开裂的锉刀。 ④ 锉削时不要用手去摸锉削表面，以防锉刀打滑而造成损伤。 ⑤ 锉刀不能沾油或沾水。 一、基 ... ...
