项目一　钳工概论 课件(共30张PPT) 《钳工工艺与技能训练》同步教学（人邮版·2010）

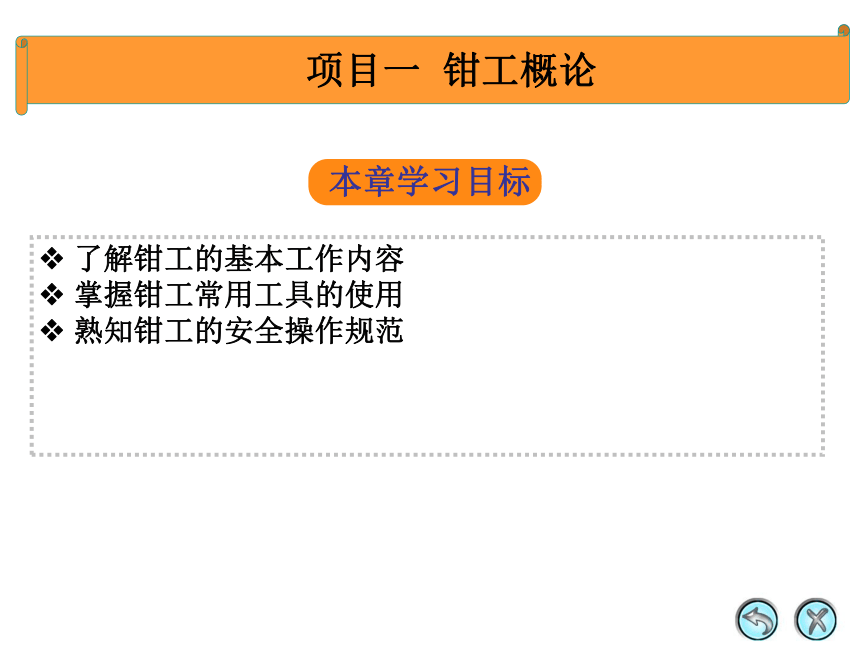

(课件网) 了解钳工的基本工作内容 掌握钳工常用工具的使用 熟知钳工的安全操作规范 本章学习目标 项目一 钳工概论 本 章 大 纲 任务一 认识钳工 任务二 钳工的常用设备 任务三 钳工的常用量具 任务四 安全文明生产 任务一 认识钳工 钳工是指使用钳工工具或设备，主要从事划线与加工、机器的装配与调试、设备的安装与维修及工具的制造与修理等工作的工种，是机械制造中的重要工种之一。 一、钳工的基本概念 任务一 认识钳工 二、钳工的工作内容 （1）装配钳工：主要从事工件加工、机器设备的装配、调整工作。 （2）机修钳工：主要从事机器设备的安装、调试和维修。 （3）工具钳工：主要从事工具、夹具、量具、辅具、模具、刀具的制造和修理。 任务二 钳工的常用设备 1．钳工台 2．台虎钳 3．砂轮机 4．钻床 5．划线平板 一、基础知识 任务二 钳工的常用设备 训练一 台虎钳的使用 【训练要求】 了解台虎钳的结构；掌握台虎钳的基本操作及日常保养。 【训练步骤】 1．结合所讲内容，认真观察台虎钳的结构。 2．熟悉各个手柄的作用。 3．进行工件夹紧、松开及回转盘的转动、固定等基本动作练习。 4．台虎钳的日常保养练习。 二、技能训练 任务二 钳工的常用设备 训练二 砂轮机的使用 【训练要求】 了解砂轮机的结构；掌握砂轮机的基本操作及日常保养。 【训练步骤】 1．认真观察砂轮机的结构。 2．进行机架调整、砂轮更换等基本练习。 3．刃具磨削练习。 4．砂轮机的日常保养练习。 二、技能训练 任务二 钳工的常用设备 训练三 台式钻床的使用 【训练要求】 了解台式钻床的结构；掌握台式钻床的基本操作及日常保养。 【训练步骤】 1．认真观察台式钻床的结构。 2．熟悉各个手柄的作用。 3．由低速到高速逐级进行主轴变速练习。 4．手动进给练习，基本掌握匀速进给。 5．工作台升、降及固定练习。 6．钻头装夹及空转、进给练习。 7．台式钻床的日常保养练习。 二、技能训练 任务二 钳工的常用设备 训练四 立式钻床的保养 【训练要求】 当立式钻床使用一段时间后，应进行一级保养；掌握一级保养的内容及要求。 【训练步骤】 立式钻床一级保养的内容和要求如书中表1-2所示。 二、技能训练 任务三 钳工的常用量具 1．万能量具 万能量具一般都有刻度，在测量范围内可以测量零件及产品的形状和尺寸的具体数值。常用的万能量具有游标卡尺、千分尺、万能角度尺和百分表等。 2．标准量具 （1）量块。 （2）正弦规。 3．专用量具 （1）塞规。 （2）卡规。 （3）塞尺。 一、基础知识 任务三 钳工的常用量具 4．量具的维护与保养 （1）测量前应将量具测量面和工件被测量面擦净，以免污物影响测量精度和加快量具磨损。 （2）在使用过程中，量具不要和工具放在一起，以免被碰坏。 （3）机床在运转时，不要用量具测量工件，否则会加快量具磨损，而且容易发生事故。 （4）温度对量具精度影响很大。因此，量具不应放在热源（电炉、暖气片等）附近，以免受热变形。 （5）量具用完后，应及时擦净并涂油，放在专用盒中，保存在干燥处，以免生锈。 （6）精密量具应实行定期鉴定和保养，发现精密量具有不正常现象时，应及时送交计量室检修。 一、基础知识 任务三 钳工的常用量具 训练一 游标卡尺的使用 【训练要求】 能正确使用游标卡尺进行测量并识读。 【训练步骤】 1．游标卡尺的读数 二、技能训练 任务三 钳工的常用量具 2．游标卡尺的测量 二、技能训练 任务三 钳工的常用量具 2．游标卡尺的测量 二、技能训练 任务三 钳工的常用量具 训练二 千分尺的使用 【训练要求】 掌握千分尺的测量和识读方法。 【训练步骤】 1．千分尺的读数方法 二、技能训练 任务三 钳工的常用量具 2．千分尺零位 ... ...
