项目五　攻螺纹和套螺纹 课件(共33张PPT)《钳工工艺与技能训练》同步教学（人邮版·2010）

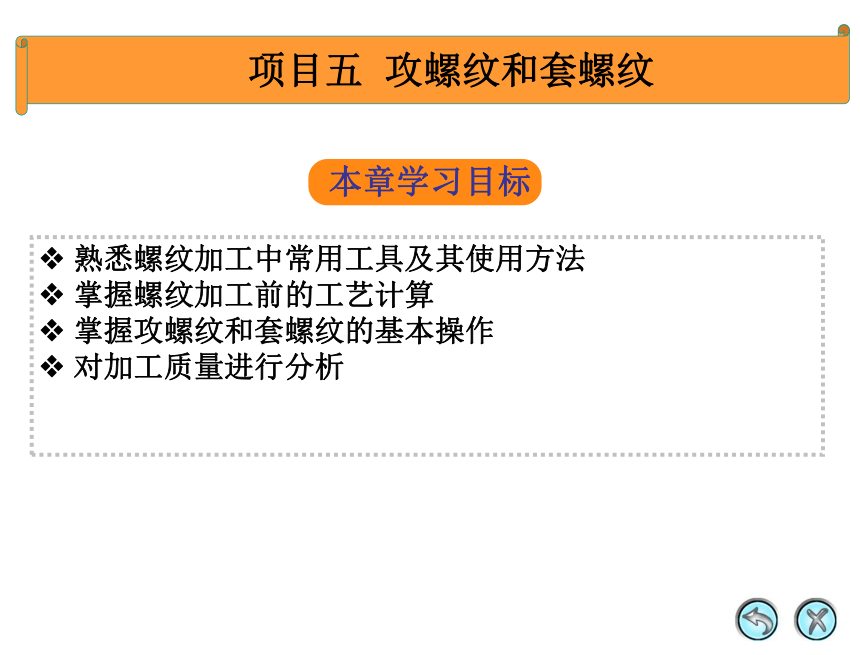

(课件网) 熟悉螺纹加工中常用工具及其使用方法 掌握螺纹加工前的工艺计算 掌握攻螺纹和套螺纹的基本操作 对加工质量进行分析 本章学习目标 项目五 攻螺纹和套螺纹 本 章 大 纲 任务一 攻螺纹 任务二 套螺纹 任务三 实训 任务一 攻螺纹 一、基础知识 使用丝锥（也称螺丝攻）在圆孔内表面切出内螺纹叫攻螺纹。 1．攻螺纹用工具 （1）丝锥。 ① 丝锥的结构。 图5-1 丝锥结构 任务一 攻螺纹 一、基础知识 ② 丝锥的分类。 图5-2 常用丝锥 任务一 攻螺纹 一、基础知识 （2）铰杠。 铰杠是用来夹持丝锥的工具。 图5-6 普通铰杠 图5-7 丁字铰杠 任务一 攻螺纹 一、基础知识 2．攻螺纹前的工艺计算 （1）攻螺纹前底孔直径的确定。攻丝前钻底孔的钻头直径可从表5-3、5-4、5-5中查取。 （2）攻螺纹前底孔深度的确定。 钻孔深度H=螺纹有效长度h+0.7×螺纹公称直径 3．攻螺纹质量分析 攻螺纹废品产生的形式及原因如表5-6所示。 任务一 攻螺纹 一、基础知识 4．从螺孔中取出断丝锥的方法 （1）如果断丝锥尚露出孔口或接近孔口，可用狭錾或冲头抵在断丝锥的容屑槽中顺着退出的切线方向轻轻敲击，必要时再顺着旋进方向轻轻敲击，使丝锥在多次敲击下松动，则可以退出。 （2）如果断丝锥没有露出孔口，可用尖錾或样冲轻轻将断丝锥剔除。或用钢丝插入到丝锥屑槽中，在带方榫的断线锥上旋上两个螺母，钢丝插入断丝锥和螺线间的空槽中，然后用丝锥铰杆扳手扳动方榫，朝退出方向旋转，将断丝锥取出，如图5-8所示。 （3）如果断丝锥与孔咬得太死，可在断丝锥上部，用气焊焊上一弯杆或焊1个六角螺钉，然后用板手板六角螺钉而使断丝锥退出。 在用上述方法都不能取出断丝锥时，如果不充许工件报废，可采用电火花打孔，或将工件加热，使丝锥退火的方法，然后用钻头把断丝锥钻出。 任务一 攻螺纹 二、技能训练 训练一 丝锥的修磨 【训练要求】 掌握丝锥的正确修磨方法 。 【训练步骤】 【注意事项】 1．修磨前刀面时，要注意保持各刃瓣的半锥角及切削部分长度的准确性和一致性。在转动丝锥时要留心，不要使另一刃瓣的刀齿碰到砂轮而磨坏。 2．前刀面的修磨可使用棱角修圆的片状砂轮，在修磨时要控制好前角的大小。 任务一 攻螺纹 二、技能训练 训练二 攻螺纹操作 【训练要求】 掌握攻螺纹的操作技巧。 【训练步骤】 图5-10 攻丝的基本步骤 任务一 攻螺纹 二、技能训练 重要提示 攻丝时，必须头锥、二锥、三锥顺序攻削到标准尺寸；用二攻或三攻攻削时，要先用手将丝锥旋入已攻过的螺孔中，然后再扳动铰杠，特别对细牙螺纹尤为重要，如果没有对准原用的螺纹就用铰杠，螺纹容易乱扣。 任务二 套螺纹 一、基础知识 用板牙在外圆柱面（或外圆锥面）上切削出外螺纹的加工方法，称为套螺纹。 1．套螺纹使用的工具 （1）板牙 ① 板牙结构。 ② 板牙的几何角度。 ③ 板牙的外径和排屑孔数见表5-7所示。 圆板牙 圆板牙的前角变化 任务二 套螺纹 一、基础知识 （2）板牙的种类。 ① 圆板牙。 ② 活动管子板牙。 板牙的种类 任务二 套螺纹 一、基础知识 （3）板牙架。 板牙架是装夹板牙的工具，分为圆板牙架和管螺纹板牙架 板牙架 任务二 套螺纹 一、基础知识 2．套螺纹前的工艺计算 （1）圆杆直径的确定。各种螺纹套丝前圆杆直径可通过查表5-8确定 。 （2）圆杆倒角要求。 为了使板牙起套时容易对准工件和切入工件，圆杆端部要倒成圆锥斜角为15°～20°的锥体，如图5-18所示。这样板牙容易对准和起削。倒角要超过螺纹全深，即圆杆小头直径要比螺纹内径小，以避免螺纹端部出现锋口和卷边。 3．套丝的质量分析 套螺纹时产生废品的形式及原因如表5-9所示。 任务二 套螺纹 二、技能训练 训练一 套螺纹操作 【训 ... ...
