项目六　矫正与弯形 课件(共32张PPT)《钳工工艺与技能训练》同步教学（人邮版·2010）

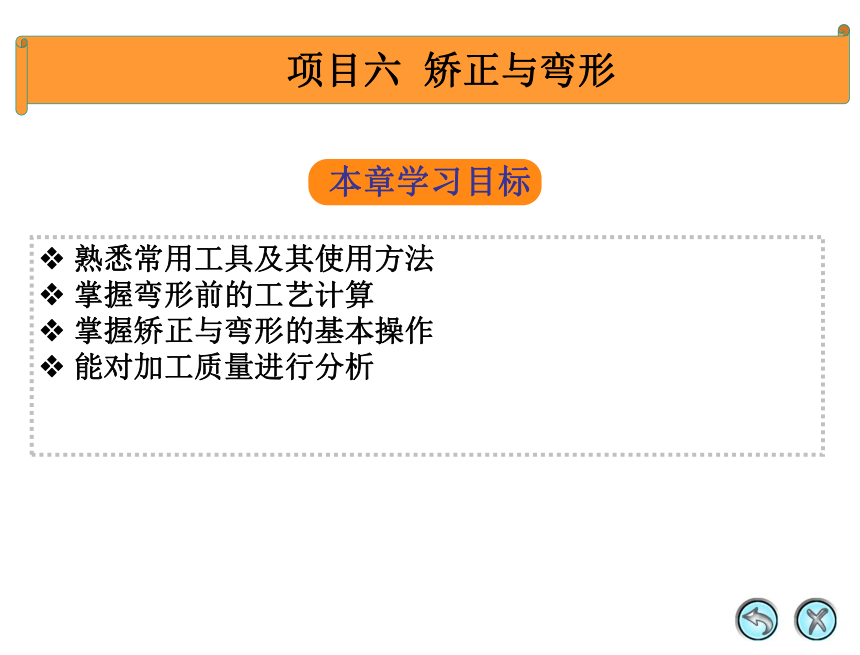

(课件网) 熟悉常用工具及其使用方法 掌握弯形前的工艺计算 掌握矫正与弯形的基本操作 能对加工质量进行分析 本章学习目标 项目六 矫正与弯形 本 章 大 纲 任务一 矫正 任务二 弯形 任务三 实训 任务一 矫正 一、基础知识 钳工以手工矫正为主，手工矫正是将工件放在平板、铁砧或台虎钳上，采用锤击、弯曲、伸张和扭转等操作，使工件恢复到原来的形状。 1．矫正工具 （1）矫正平板和铁砧。 （2）手锤。 （3）抽条和拍板。 （4）螺旋压力机。 （5）检验工具。 一、基础知识 2．矫正方法 （1）角钢的矫正。一般采用锤击法进行矫正。 （2）棒料轴类的矫正。 ① 棒料的弯曲一般采用锤击法来矫直。 ② 直径较大的轴类零件，应先将其装在顶尖上，找出弯曲部位，然后放在V形架上，用螺旋压力工具矫直 。 ③ 弯曲的细长线材可用伸张法来矫直。 （3）板料的矫正。 ① 一般薄板的矫正采用锤击法。 ② 对于性质很软的铜箔一类材料，可用平整的木块，在平板上推压材料的表面，使其达到平整。 ③ 厚板由于其刚性较好，可用锤直接击打凸起部位，使其压缩变形而达到矫正。 任务一 矫正 一、基础知识 3．矫正的质量分析 矫正时产生废品的形式及原因如表6-1所示。 4．矫正注意事项 （1）矫正时要看准变形的部位，分层次进行矫正，不可弄反。 （2）对已加工工件进行矫正时，要注意保持工件的表面质量，不能有明显的锤击印迹。 （3）矫正时，不能超过材料的变形极限。 任务一 矫正 二、技能训练 训练一 角钢矫正 【训练要求】 掌握角钢矫正时的技巧。 【训练步骤】 1．角钢外弯矫正 2．角钢内弯矫正 3．角钢扭曲矫正 4．角钢角变形矫正 任务一 矫正 图6-5 角钢弯曲的矫正 图6-6 角钢角变形的矫正 二、技能训练 训练二 棒料矫直 【训练要求】 掌握棒料矫正的方法。 【训练步骤】 1．先检查零件的弯曲部位，用粉笔作好记号。 2．把棒料放在平板上，凸起部位应向上，如图6-7所示。 3．用手锤锤击棒料凸起的部位。 4．沿棒料全长上轻轻锤击，进一步矫直。 任务一 矫正 图6-7 用锤击法将棒料矫直 二、技能训练 训练三 板料矫平 【训练要求】 掌握板料矫正的技巧。 【训练步骤】 1．板料中间凸起的矫正 2．四周呈波纹状的矫正 3．对角翘曲的矫正 任务一 矫正 图6-8 板料的矫平1 图6-9 板料的矫平2 二、技能训练 训练四 槽钢矫正 【训练要求】 槽钢有腹板方向的弯曲（立弯）、翼板上的弯曲（旁弯）和扭曲等3种基本变形，如图6-10所示。通过该训练掌握槽钢矫正的技巧。 任务一 矫正 图6-10 槽钢的弯曲 二、技能训练 【训练步骤】 1．槽钢弯曲（立弯、旁弯）变形的矫正 2．槽钢扭曲的矫正。 3．槽钢翼板变形的矫正。 任务一 矫正 图6-11 槽钢弯曲变形的矫正 图6-12 槽钢扭曲的矫正 图6-13 槽钢翼板变形的矫正 任务二 弯形 一、基础知识 弯形是使材料产生塑性变形实现的，所以只有塑性好的材料才能进行弯形。 1．弯形工具 弯形中常用到的工具包括台虎钳、手锤以及弯管工具等。 图6-15 弯管工具 任务二 弯形 一、基础知识 2．弯形方法 （1）冷弯直角。 （2）弯多直角工件。 图6-16 板料在台虎钳上弯直角 图6-17 较大板料的弯曲 任务二 弯形 一、基础知识 （3）弯圆弧形工件。 图6-18 板料弯成半圆形压板 任务二 弯形 一、基础知识 （4）弯圆弧和角度结合的工件。 图6-19 弯圆弧和角度相结合工件的顺序 任务二 弯形 一、基础知识 （5）弯管子。 图6-20 弯管灌砂 图6-21 冷弯焊缝的管子 任务二 弯形 一、基础知识 3．弯形坯料长度的确定 如果毛坯的展开长度在图纸上未注明，则必须以计算的方法求出，然后才能下料和弯曲，在计算时，可将图纸上工件形状分为几段最简单的几何形状，由于弯曲时中性层长度不 ... ...
