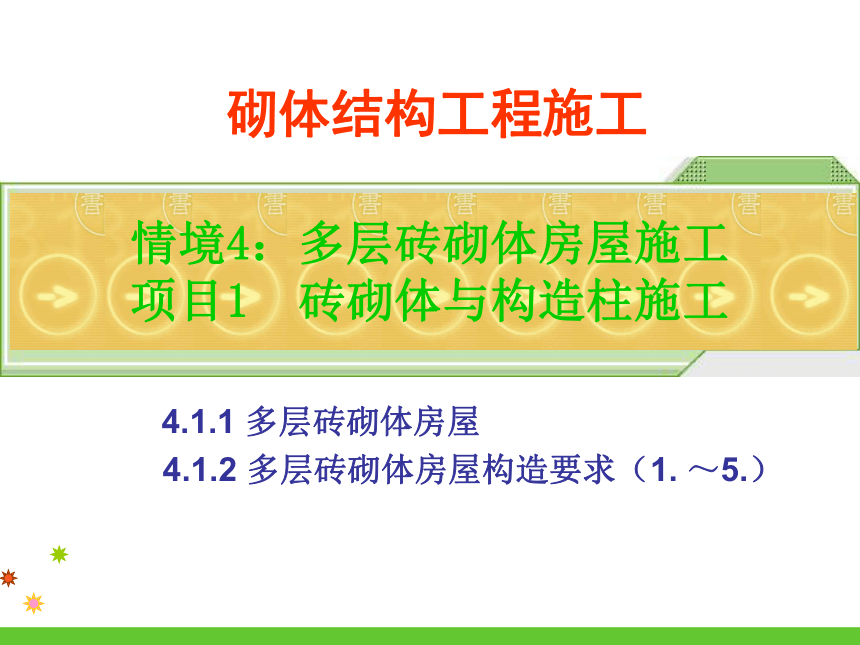

(课件网) 情境4：多层砖砌体房屋施工 项目1 砖砌体与构造柱施工 4.1.1 多层砖砌体房屋 4.1.2 多层砖砌体房屋构造要求（1. ～5.） 砌体结构工程施工 教学目标 熟悉砖砌体房屋组成、熟悉墙体构造及墙体布置原则、了解砌体的受力破坏特征、熟悉砖砌体房屋构造要求。 重点 墙体布置的一般要求 ；砌体的抗压强度、抗拉强度、抗剪强度；多层砖砌体房屋的一般构造要求。 难点 砌体的受压破坏特征、轴心受拉破坏特征及弯曲受拉破坏特征、受剪破坏特征。 4.1.1 多层砖砌体房屋 1.砖砌体房屋组成 由基础、墙或柱、楼地层、楼梯、屋顶和门窗六大部分组成 。 2.墙体布置的一般要求 （1 ）明确承重体系 （2）尽可能使墙体静力计算时为刚性方案 （3）纵墙尽可能拉通 （4）在软弱地基上，要控制房屋长高比，力求体型简单、高差小 （5）避免墙体承受过大的偏心荷载或过大的弯矩 4.1.2 多层砖砌体房屋构造要求 （6）合理布置房间，使房间刚度均匀 （7）墙体上下洞口宜对齐，使荷载传递更直接 1．砌体的受压破坏特征及抗压强度 在实际工程中，大部分砌体都属于受压构件。砖石砌体每单位面积上能抵抗压力的能力称为抗压强度。 砌体的抗压强度与砖的强度和砂浆的强度有直接的关系。 砌块砌体的抗压强度比块材的抗压强度要低。 4.1.2 多层砖砌体房屋构造要求 （1）砖砌体轴心受压砖柱的破坏特征 以砖砌体为例研究其破坏特征，通过试验发现，砖砌体受压构件从加载受力起到破坏大致经历三个阶段。 第Ⅰ阶段 第Ⅱ阶段 第Ⅲ阶段 破坏荷载的0.5-0.7倍，荷载不增加，裂缝也不会继续扩展，裂缝仅仅是单砖裂缝 荷载增加，原有裂缝不断开展，单砖裂缝贯通形成穿过几皮砖的竖向裂缝，同时有新的裂缝出现，若不继续加载，裂缝也会缓慢发展 破坏荷载的0.8-0.9倍，此时荷载增加不多，裂缝也会迅速发展，砌体被通长裂缝分割为若干个半砖小立柱，由于小立柱受力极不均匀，最终砖砌体会因小立柱的失稳而破坏 4.1.2 多层砖砌体房屋构造要求 （2）单块砖在砌体中的受力特点 试验结果表明，砖柱的抗压强度明显低于它所用砖的抗压强度，这一现象主要是由单块砖在砌体中的受力状态决定的。 1）砖块受压面不平整，铺砂浆厚度和密实性不均匀。 2）砖的强度等级较高，而砂浆强度等级较低造成砂浆的横向变形大于砖的横向变形。 3）竖向灰缝未很好地填满，造成了应力集中。 （3）影响砌体抗压强度的因素 1）块材和砂浆的强度 2）砂浆的性能 4.1.2 多层砖砌体房屋构造要求 4.1.2 多层砖砌体房屋构造要求 3）块材的尺寸、形状及灰缝厚度 4）砌筑质量 2．砌体轴心受拉破坏特征及抗拉强度 （1）沿竖向和水平灰缝成锯齿形或阶梯形拉断破坏 （2）沿竖向灰缝和砖块本身一起断裂 。 4.1.2 多层砖砌体房屋构造要求 3．砌体弯曲受拉破坏特征及抗拉强度 当弯矩所产生的拉应力与水平灰缝平行时，视块材和砂浆的相对强度高低，可能发生沿齿缝破坏，如图4-4a；当弯矩产生的拉应力与通缝垂直时，可能沿通缝发生破坏，如图4-4b。 图4-4 受弯的墙体 （a）沿齿缝拉裂破坏 （b）沿通缝拉裂破坏 4.1.2 多层砖砌体房屋构造要求 一段受弯的墙体，在墙体的一侧断面内产生拉应力，另一侧断面内产生压应力。产生拉应力的这部分墙体所能承受的最大拉应力，称为砌体的弯曲抗拉强度。 4．砌体受剪破坏特征及抗剪强度 砌体抗剪强度是指砌体所能承受的最大剪应力。砌体抗剪强度实质上取决于砂浆与块体之间的粘结强度。 受到水平的剪力破坏：一是沿水平灰缝破坏，另一种是沿竖直灰缝和水平灰缝成阶梯形破坏。 弯曲时发生剪切破坏：沿灰缝成阶梯形破坏 4.1.2 多层砖砌体房屋构造要求 5．多层砖砌体房屋的一般构造要求 （1）最低强度等级要求 五层及五 ... ...
