2024教科版物理九年级下学期课时练--安全用电与保护 家庭生活自动化、智能化（有解析）

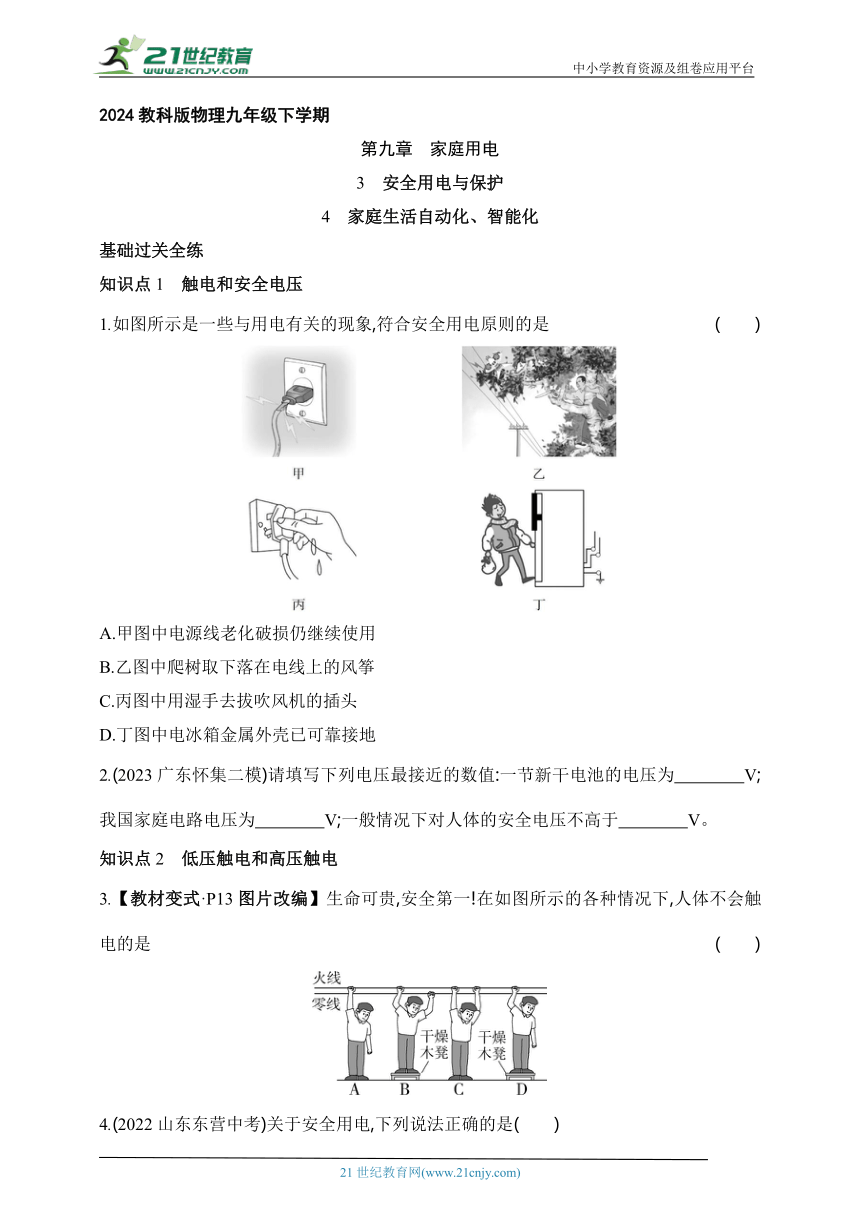

中小学教育资源及组卷应用平台 2024教科版物理九年级下学期 第九章　家庭用电 3　安全用电与保护 4　家庭生活自动化、智能化 基础过关全练 知识点1　触电和安全电压 1.如图所示是一些与用电有关的现象,符合安全用电原则的是 (　　) 　　　　　　 　　　　　　 A.甲图中电源线老化破损仍继续使用 B.乙图中爬树取下落在电线上的风筝 C.丙图中用湿手去拔吹风机的插头 D.丁图中电冰箱金属外壳已可靠接地 2.(2023广东怀集二模)请填写下列电压最接近的数值:一节新干电池的电压为　　　　V;我国家庭电路电压为　　　　V;一般情况下对人体的安全电压不高于　　　　V。 知识点2　低压触电和高压触电 3.【教材变式·P13图片改编】生命可贵,安全第一!在如图所示的各种情况下,人体不会触电的是 (　　) 4.(2022山东东营中考)关于安全用电,下列说法正确的是(　　) A.控制用电器的开关要连接在零线和用电器之间 B.遇到有人触电,应立即用手将他拉离带电体 C.洗衣机、电冰箱等用电器应使用两孔插座 D.当试电笔的笔尖接触电线时,绝不允许用手再接触笔尖 5.(2022湖南张家界中考)电给我们生活带来了极大的便利,关于安全用电常识做法正确的是 (　　) A.电冰箱、电热水器的金属外壳不需要接地 B.使用测电笔时,手指可以碰到金属笔尖 C.为了防止触电,现在家庭电路中都安装空气开关、漏电保护器 D.保险丝是用镍铬合金制作的,当电流过大时,它由于温度升高而熔断起到保护的作用 6.如图所示,一个带金属外壳的用电器,有甲、乙、丙三个触点(可接通或断开)。使用过程中,当人站在地上,身体一部分接触到金属外壳时,下列情况最有可能造成触电事故的是 (　　) 选项 触点甲 触点乙 触点丙 A 接通 接通 接通 B 断开 接通 断开 C 断开 断开 接通 D 接通 断开 断开 7.高压触电的两种形式是　　　　触电和　　　　触电;前者是当人体靠近高压带电体时,带电体与人之间发生　　　　所致,如图　　 所示;后者是高压线发生断线后落地,相线直接与地接触,电线形成以　　　　为中心,周围电压逐渐　　　　的区域,当人经过时,会在两脚之间形成电压,即　　　　电压,由此引起的人体触电,如图　　　　所示。 　 知识点3　火灾、爆炸及其他 8.随州市洛阳镇洛畈村在自来水开通之前,陈大爷家从水井里抽水供自家饮用。有段时间出现抽水故障,维修电工了解到:水井内有抽水泵(主要部件为电动机),原来可以正常工作,井水温度也正常;自从水泵坏了之后,开关S就一直断开,但井水温度从此偏高。电工检测发现:开关处确实断开,但水泵和井水都带电。由此可知,陈家抽水电路的实际连接方式为图中的 (　　) A B C D 9.【安全与健康】(2022贵州毕节中考)学校开展了一系列丰富多彩的安全教育活动,本期活动的主题是“安全用电,珍惜生命”,下列是活动的部分内容。如图a所示,接地导线应该与三孔插座的　　　　(填“E”“N”或“L”)孔相连接;如图b、c所示,两种使用测电笔的方法中,正确的是图　　　　;如图d、e所示为家庭电路中造成电线燃烧的原因,其中图d所示情况的原因是　　　　　　(填“用电器的总功率过大”或“短路”)。 　　 　 知识点4　家庭生活自动化、智能化 10.(2023广东深圳宝安二模)图甲所示是某酒店的房卡及插卡槽,它相当于一个开关,只有房卡插入卡槽里,房间内的灯和插座才能工作,房卡抽出卡槽,全房间断电。请根据实际情况在图乙中画出完整的实物连线电路图。 11.(2023河南驻马店二检改编)为做好安全防控工作,某小区入口安装了一台人脸识别及测温门禁一体机。进入小区的人员只有扫脸识别身份且体温不高于37 ℃时,门禁才会打开。如图为其内部简化电路,“人脸识别”和“体温测量”均相当于开关。请在图中画线代替导线将电路连接完整。 能力提升全练 12.【安全与健康】(2023四川自贡中考,3,★)电给我 ... ...
