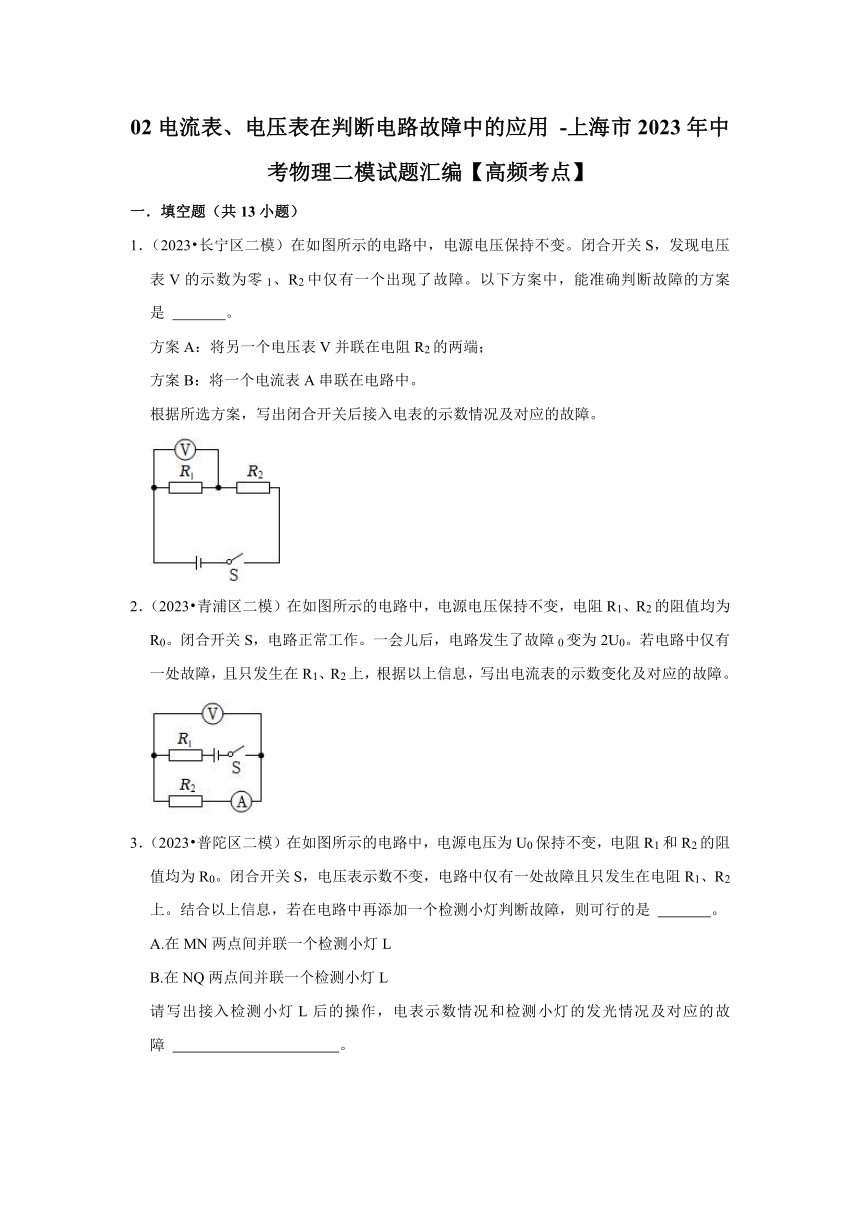

02电流表、电压表在判断电路故障中的应用 -上海市2023年中考物理二模试题汇编【高频考点】 一．填空题（共13小题） 1．（2023 长宁区二模）在如图所示的电路中，电源电压保持不变。闭合开关S，发现电压表V的示数为零1、R2中仅有一个出现了故障。以下方案中，能准确判断故障的方案是 　 　。 方案A：将另一个电压表V并联在电阻R2的两端； 方案B：将一个电流表A串联在电路中。 根据所选方案，写出闭合开关后接入电表的示数情况及对应的故障。 2．（2023 青浦区二模）在如图所示的电路中，电源电压保持不变，电阻R1、R2的阻值均为R0。闭合开关S，电路正常工作。一会儿后，电路发生了故障0变为2U0。若电路中仅有一处故障，且只发生在R1、R2上，根据以上信息，写出电流表的示数变化及对应的故障。 　 　 3．（2023 普陀区二模）在如图所示的电路中，电源电压为U0保持不变，电阻R1和R2的阻值均为R0。闭合开关S，电压表示数不变，电路中仅有一处故障且只发生在电阻R1、R2上。结合以上信息，若在电路中再添加一个检测小灯判断故障，则可行的是 　 　。 A.在MN两点间并联一个检测小灯L B.在NQ两点间并联一个检测小灯L 请写出接入检测小灯L后的操作，电表示数情况和检测小灯的发光情况及对应的故障 　 　。 4．（2023 奉贤区二模）如图所示，电源电压为U0，电阻R1、R2的阻值均为R0。闭合开关S前后，电流表示数会发生变化。若电路中仅有一处故障，且只发生在R1、R2上，则电流表示数变化量为 　 　；现并入一个电压表来判断故障，请写出闭合开关S后电压表并入电路中的位置、电压表的示数及对应的故障 　 　。 5．（2023 宝山区二模）在如图电路中，电源电压为U0保持不变。闭合开关S，灯L不发光。若电路中只有一处故障，且只发生在灯L或电阻R上。 ①现将一只电压表并联在电阻R两端，只依据电压表的示数无法确定具体的故障，则此时电压表的示数 　 　。 A．等于0 B．大于0、小于U0 C．等于U0 D．大于U0 ②继续在电路中再串联一只电流表，根据电流表指针偏转情况可确定具体故障。请写出闭合开关S后，电流表指针偏转情况及对应的故障：　 　。 6．（2023 金山区二模）如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，且只发生在电阻R或灯L上。 ①以下判断正确的是 　 　（选填字母）。 A.将电压表并联在ad两点，闭合开关，可判断灯L是否短路； B.将电压表并联在cd两点，闭合开关，可判断灯L是否断路； C.将电流表并联在bd两点，断开开关，可判断电阻R是否断路。 ②若将电流表串联在电路中，电压表并联在bc两点，请写出闭合开关S后电流表和电压表有无示数及相对应的故障：　 　。 7．（2023 崇明区二模）在如图所示的电路中，电源电压为6伏，若电路中仅有一处故障，电压表指针的位置不变，且灯不亮　 　。 8．（2023 徐汇区二模）在如图所示的电路中，电源电压为U且不变。 （1）若闭合开关S，向右移动滑动变阻器的滑片P，电压表V的示数 　 　（选填“变大”不变”或“变小”）。 （2）若闭合开关S，电路正常工作，一段时间后，已知电路中仅有一处故障，且只发生在变阻器R1或电阻R2上。电路中的故障可能是 　 　；请写出在现有电路中进一步确定故障的操作方法、电压表示数的变化情况及对应的故障：　 　。 9．（2023 静安区二模）在如图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0，若电路中只有一处出现断路故障，且故障发生在电阻R1、R2处。开关S由断开到闭合，观察到至少有一个电表的示数发生变化。请写出开关S闭合后，电压表V与电流表A的示数及相对应的故障：　 　。 10．（2023 松江区二模）在如图所示电路中，电源电压为U且保持不变，闭合开关S，灯突然熄灭。若电路中只有一处故障，且只发生在灯L或电阻R上 ①若将 ... ...
