13.6《探究串、并联电路中的电压》反馈练习（含答案）2023-2024学年沪粤版物理九年级上册

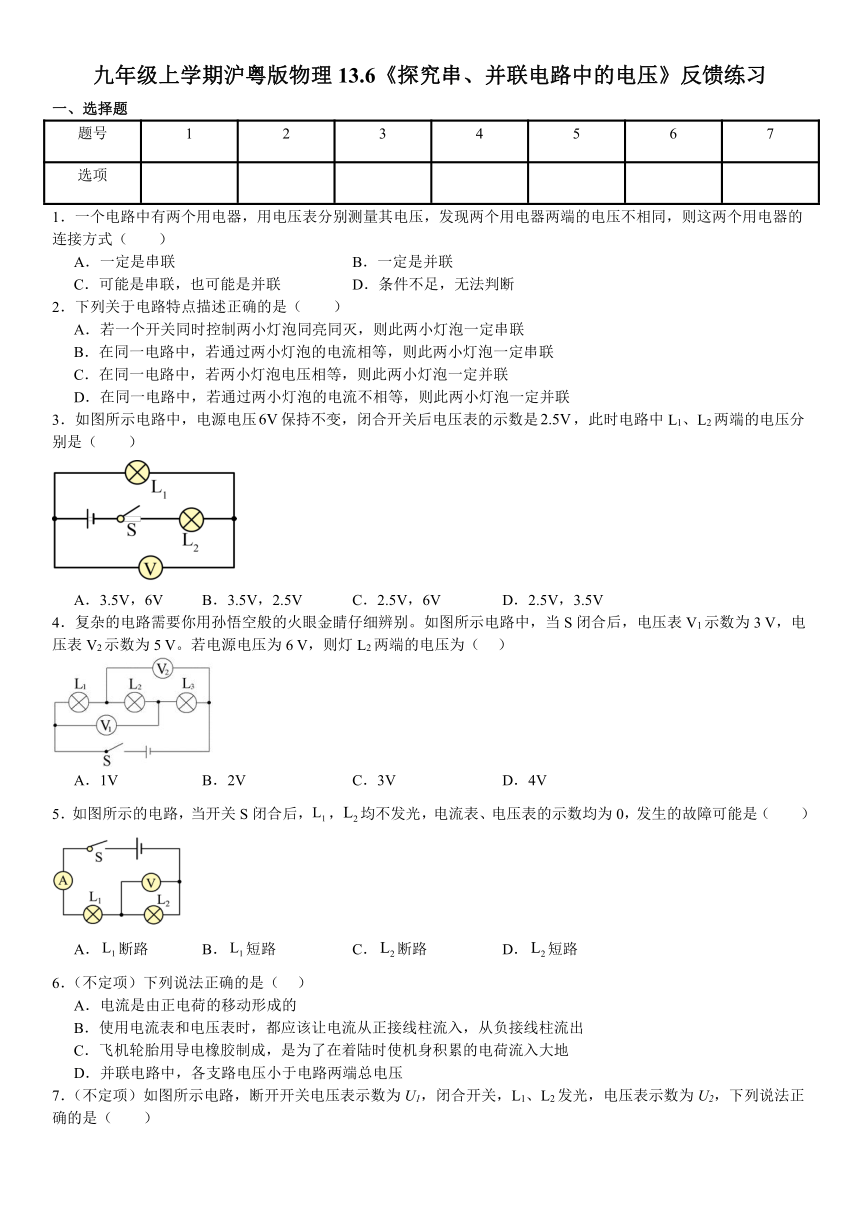

九年级上学期沪粤版物理13.6《探究串、并联电路中的电压》反馈练习 一、选择题 题号 1 2 3 4 5 6 7 选项 1．一个电路中有两个用电器，用电压表分别测量其电压，发现两个用电器两端的电压不相同，则这两个用电器的连接方式（　　） A．一定是串联 B．一定是并联 C．可能是串联，也可能是并联 D．条件不足，无法判断 2．下列关于电路特点描述正确的是（　　） A．若一个开关同时控制两小灯泡同亮同灭，则此两小灯泡一定串联 B．在同一电路中，若通过两小灯泡的电流相等，则此两小灯泡一定串联 C．在同一电路中，若两小灯泡电压相等，则此两小灯泡一定并联 D．在同一电路中，若通过两小灯泡的电流不相等，则此两小灯泡一定并联 3．如图所示电路中，电源电压保持不变，闭合开关后电压表的示数是，此时电路中L1、L2两端的电压分别是（　　） A．3.5V，6V B．3.5V，2.5V C．2.5V，6V D．2.5V，3.5V 4．复杂的电路需要你用孙悟空般的火眼金睛仔细辨别。如图所示电路中，当S闭合后，电压表V1示数为3 V，电压表V2示数为5 V。若电源电压为6 V，则灯L2两端的电压为（ ） A．1V B．2V C．3V D．4V 5．如图所示的电路，当开关S闭合后，，均不发光，电流表、电压表的示数均为0，发生的故障可能是（　　） A．断路 B．短路 C．断路 D．短路 6．（不定项）下列说法正确的是（ ） A．电流是由正电荷的移动形成的 B．使用电流表和电压表时，都应该让电流从正接线柱流入，从负接线柱流出 C．飞机轮胎用导电橡胶制成，是为了在着陆时使机身积累的电荷流入大地 D．并联电路中，各支路电压小于电路两端总电压 7．（不定项）如图所示电路，断开开关电压表示数为U1，闭合开关，L1、L2发光，电压表示数为U2，下列说法正确的是（　　） A．闭合开关，灯泡L1、L2串联 B．断开开关，灯泡L1亮 C．闭合开关，电压表测灯泡L2两端电压 D．U1一定大于U2 二、填空题 8．有两个定值电阻，分别标有“10Ω，1.2A”和“15Ω，0.6A”字样，将它们串联后接入电路使用，那么电路两端的电压不能超过 V，若将它们并联后接入电路使用，那么电路中的总电流不能超过 A。 9．甲、乙两灯并联在同一电路中，甲灯比乙灯亮，则甲灯两端的电压 （选填“大于”“小于”或“等于”）乙灯两端的电压，这是因为 。 10．节日的夜晚，五光十色的小彩灯、霓虹灯将美丽的城市铁岭装扮得绚丽多彩。小丽同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V ；0.25A”的字样，要使这些小彩灯正常发光，应将 个这样的小彩灯 （填“串”或“并”）联在家庭电路的输电线路上。 11．某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表的示数为2V，则L1两端的电压为 ，L2两端的电压为 。若在某次测量中这位同学觉得要测L1两端的电压，直接将a点的导线接到b点，不能测出L2的电压，理由是： 。 12．如图所示电路，先闭合开关S，发现甲灯比乙灯亮，则通过二者的电流关系为I甲 I乙（选填“＞”、“＝”或“＜”），然后再闭合开关S1，甲灯两端的电压将变 ，I甲将变 。 13．如图所示，若电源电压为6V，电压表的示数为3.8V，当开关S闭合时，电压表测 的电压，则L2的电压是 V；若S断开，电压表 （有/无）示数。 14．有一种节日彩灯上串联着20只相同的小灯泡，当将其接入家庭电路，电源插头处的电流是200mA。那么通过第10只彩灯的电流是 A。第10只彩灯两端电压是 V。 15．在探究串、并联电路中电流的规律时，做了如图所示的实验。闭合开关后，电流表A1、A2的示数分别为0.5A和0.3A，通过小灯泡L2的电流为 A，L1和L2两端电压之比是 。 16．有一种节日彩灯由11只小灯泡串联而成，将其接在家庭电路中，则每只小彩灯两端的电压为 V。如果电源插头 ... ...
