13.4《探究串、并联电路中电流》反馈练习（含答案）2023-2024学年沪粤版物理九年级上学期

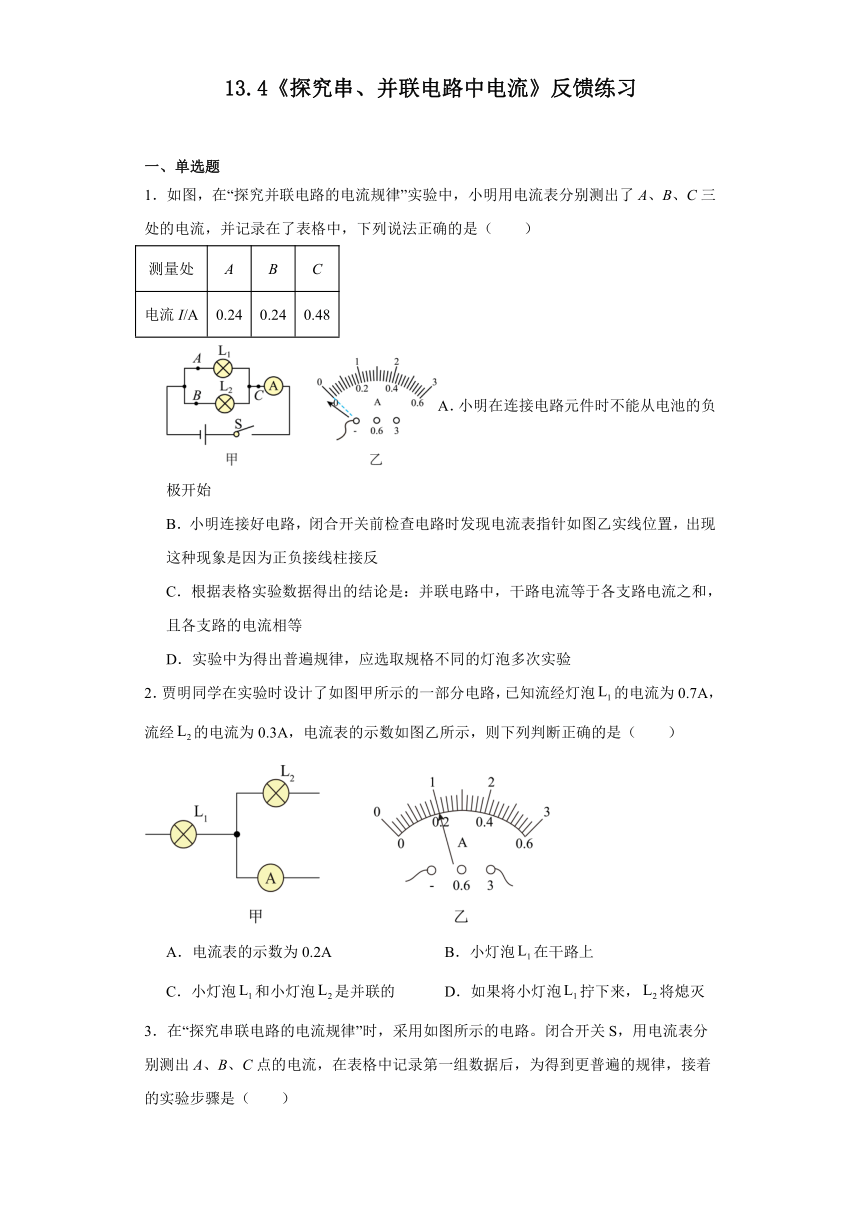

13.4《探究串、并联电路中电流》反馈练习 一、单选题 1．如图，在“探究并联电路的电流规律”实验中，小明用电流表分别测出了A、B、C三处的电流，并记录在了表格中，下列说法正确的是（　　） 测量处 A B C 电流I/A 0.24 0.24 0.48 A．小明在连接电路元件时不能从电池的负极开始 B．小明连接好电路，闭合开关前检查电路时发现电流表指针如图乙实线位置，出现这种现象是因为正负接线柱接反 C．根据表格实验数据得出的结论是：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等 D．实验中为得出普遍规律，应选取规格不同的灯泡多次实验 2．贾明同学在实验时设计了如图甲所示的一部分电路，已知流经灯泡的电流为0.7A，流经的电流为0.3A，电流表的示数如图乙所示，则下列判断正确的是（　　） A．电流表的示数为0.2A B．小灯泡在干路上 C．小灯泡和小灯泡是并联的 D．如果将小灯泡拧下来，将熄灭 3．在“探究串联电路的电流规律”时，采用如图所示的电路。闭合开关S，用电流表分别测出A、B、C点的电流，在表格中记录第一组数据后，为得到更普遍的规律，接着的实验步骤是（　　） A．将两灯并联进行实验 B．去掉一个灯泡，仅保留一个灯泡进行实验 C．更换不同的电源，换用不同规格的小灯泡，再测出几组电流值 D．换用电流表的另一量程，再测出一组电流值 4．如图所示的电路中，比亮，小明猜想是因为更靠近电源正极，电流更大，下列做法不能判断其猜想是否正确的是（ ） A．对调电源的正负极 B．交换和的位置 C．测量a、b、c三点的电流大小 D．在a处串联一个定值电阻 5．如图所示钨丝与小灯泡L 连接，闭合开关S，小灯泡L 发光，钨丝不发光，用酒精灯给钨丝加热，小灯泡L 逐渐变暗直至熄灭， 由实验可知（　　） A．钨丝的电阻随温度升高而减小 B．钨丝的电阻随温度升高而不变 C．加热时钨丝的电流等于小灯泡L 的电流 D．加热时钨丝的电流小于小灯泡L 的电流 6．如图所示，闭合开关后，小灯泡较亮，小灯泡较暗，则下列说法正确的是（　　） A．通过两小灯泡的电流一样大 B．通过小灯泡的电流较大 C．通过小灯泡的电流较大 D．没有进行测量，无法判断 7．如图所示的电路中，如果通过灯L1和L2的电流分别为0.2A和0.4A，则电流表A1和A2的示数分别是（ ） A．0.4A，0.2A B．0.2A，0.4A C．0.6A，0.2A D．0.6A，0.4A 8．如图所示，闭合开关后，已知电流表的示数为，电流表的示数为，则下列分析正确的是（ ） A．灯泡串联，通过灯泡的电流为 B．灯泡并联，干路电流为 C．灯泡并联，通过灯泡的电流为 D．灯泡并联，通过灯泡的电流为 9．两个规格相同的灯泡按如图所示的方式连接，闭合开关，则（　　） A．两灯泡是串联的 B．电流表测量的是灯泡的电流 C．电流的示数是电流表示数的两倍 D．若灯泡的灯丝烧断，则灯泡的亮度变暗 10．如图所示的实验电路，闭合开关S后，电流表A的示数为，电流表的示数为，下列说法正确的是（　　） A．与串联 B．、的电流分别是、 C．开关S只控制 D．、的电流分别是、 二、填空题 11．你会计算通过圆环的电流吗？如图所示，一根粗细均匀的金属圆环上有A、B、C、D四个点，已知通过弧ADB的电流为0.3A，通过弧ACB的电流为0.3A，则通过整个圆环的总电流为 A． 12．如图所示，开关闭合后，电流表A1的示数为0.3A，电流表A2的示数为0.2A，灯泡L1、L2的连接方式是 联，通过灯泡L1的电流为 A。 13．在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为 A． 14．如图所示，开关S闭合后，发现A1 A2两只电流表的指针恰好偏转到同一位置，若电流表A2的示数为0．2A，则电流表A1示数是 A ，通过L1的电流是 A． 15．如图， ... ...
