16.4电磁继电器与自动控制 练习（含解析） 2023-2024学年沪粤版物理九年级下册

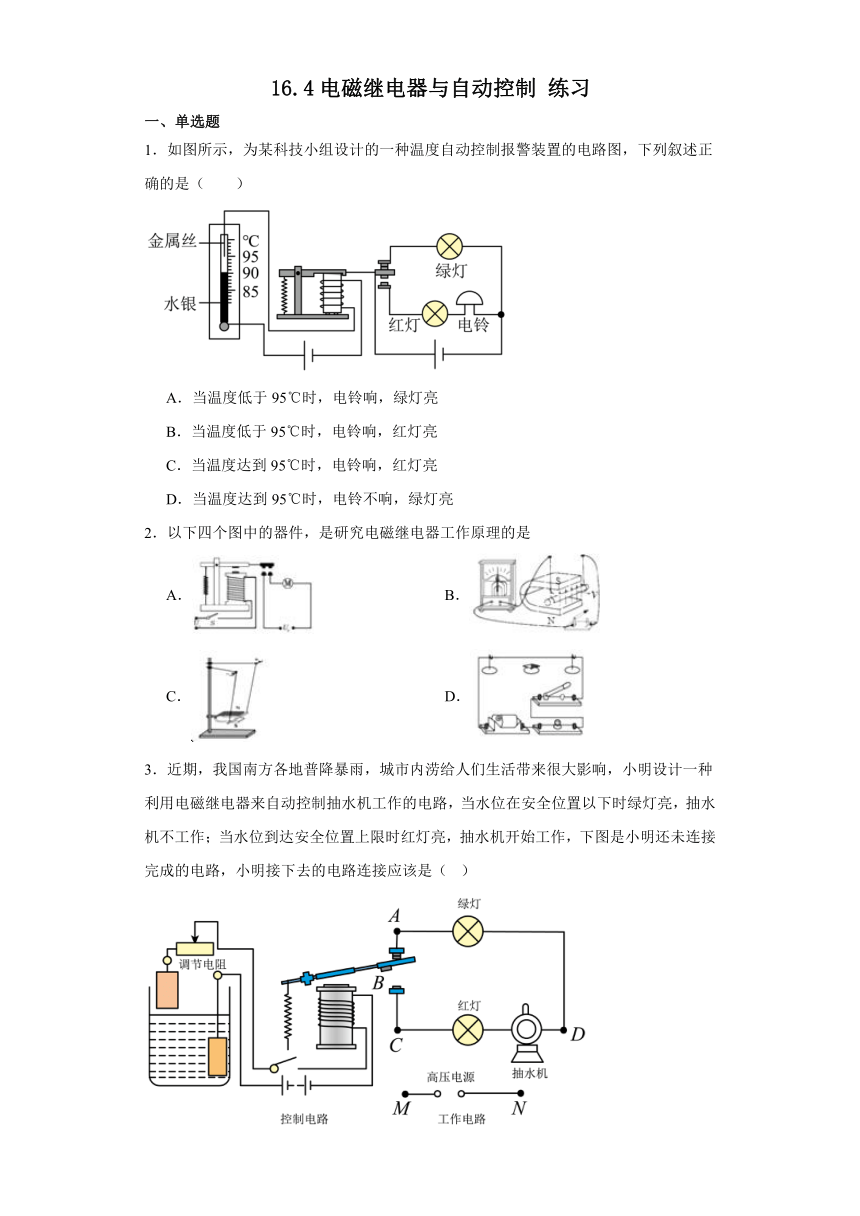

16.4电磁继电器与自动控制 练习 一、单选题 1．如图所示，为某科技小组设计的一种温度自动控制报警装置的电路图，下列叙述正确的是（　　） A．当温度低于95℃时，电铃响，绿灯亮 B．当温度低于95℃时，电铃响，红灯亮 C．当温度达到95℃时，电铃响，红灯亮 D．当温度达到95℃时，电铃不响，绿灯亮 2．以下四个图中的器件，是研究电磁继电器工作原理的是 A． B． C． D． 3．近期，我国南方各地普降暴雨，城市内涝给人们生活带来很大影响，小明设计一种利用电磁继电器来自动控制抽水机工作的电路，当水位在安全位置以下时绿灯亮，抽水机不工作；当水位到达安全位置上限时红灯亮，抽水机开始工作，下图是小明还未连接完成的电路，小明接下去的电路连接应该是（ ） A．M接A，N接B B．M接B，N接D C．M接B，N接C D．M接A，N接D 4．下列说法中，不正确的是（　　） A．串联、并联电路是集成电路的基本单元 B．电磁继电器可让人直接操纵高电压电路 C．喷气发动机比蒸气发动机效率更高 D．传感器可将光、热等信号转化为电信号 5．楼道应急灯在没有停电时，灯不亮；停电时，标有“12V”字样的两盏灯都会正常发光，下列电路正确的是（　　） A． B． C． D． 6．小丽利用电磁继电器设计了一个自动恒温加热鱼缸，如图所示，A为一段软导线，B为一个小型电热器。下列说法正确的是（　　） A．该装置使用的是煤油温度计 B．该装置能使鱼缸中的水温大致保持在18℃ C．电磁铁上端的磁极是N极 D．当温度未达到设定温度时，小型电热器B一直工作 7．电梯为居民出入带来了很大的便利，出于安全考虑，电梯设置有超载自动报警系统，其工作原理如图所示，R1为保护电阻，R2为压敏电阻，其阻值随压力增大而减小。下列说法正确的是（　　　） A．电磁铁是根据电磁感应原理制成的 B．工作时，电磁铁的上端为N极 C．超载时，电磁铁的磁性增强 D．正常情况下（未超载时）K与B接触 8．如图是某科研小级设计的一种温度自动报警装置的电路图．当温度达到90℃时（　　） A．电铃响，绿灯亮 B．电铃响，红灯亮 C．电铃不响，绿灯亮 D．电铃不响，红灯不亮 二、多选题 9．有一种“闯红灯违法证据模拟记录器”如图甲，其控制电路中，压敏电阻的阻值随压力变化规律如图乙所示。该记录仪的工作原理：当光控开关接收到红光时，开关自动闭合，当压敏电阻受到5000N的压力时，电路中的电流能使电磁铁产生足够磁力，将衔铁吸下。（g取10N/kg）（　　） A．光控开关接收到红光时，电控照相机工作 B．光控开关接收到绿光时，指示灯亮，电控照相机不工作 C．质量小于500kg的车辆违规时不会被拍照记录 D．要使质量较小的车闯红灯也能被拍下，可以在控制电路中串联一个电阻 10．如图所示，小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭。控制电路中，电源由两节干电池串联而成。R1为定值电阻，R2为光敏电阻，其阻值会随着光强的变化而变化。下列说法正确的是（　　） A．受控电路中，导线b端应连接照明电路的火线 B．光敏电阻的阻值随光照强度的增大而减小 C．如果提高控制电路电源电压，照明灯白天也可能发光 D．当光照强度增大时，电压表示数减小 三、填空题 11．图中所示为一种温度自动报警器的原理图．在水银温度计里封入一段金属丝．当温度达到金属丝下端所指示的温度时，就可以发出报警信号．这种温度自动报警器既可以进行高温报警（即温度达到或超过设定的温度时报警），也可以进行低温报警（即温度低于设定的温度时报警）．若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L1应为 色．（填：“红”或“绿”） 12．如图所示，宇航牌 YH-X50-3 电饭煲的简化电路图．R是发热盘 ... ...
