9.4家庭生活自动化、智能化习题（含答案）2023-2024学年教科版初中物理九年级下册

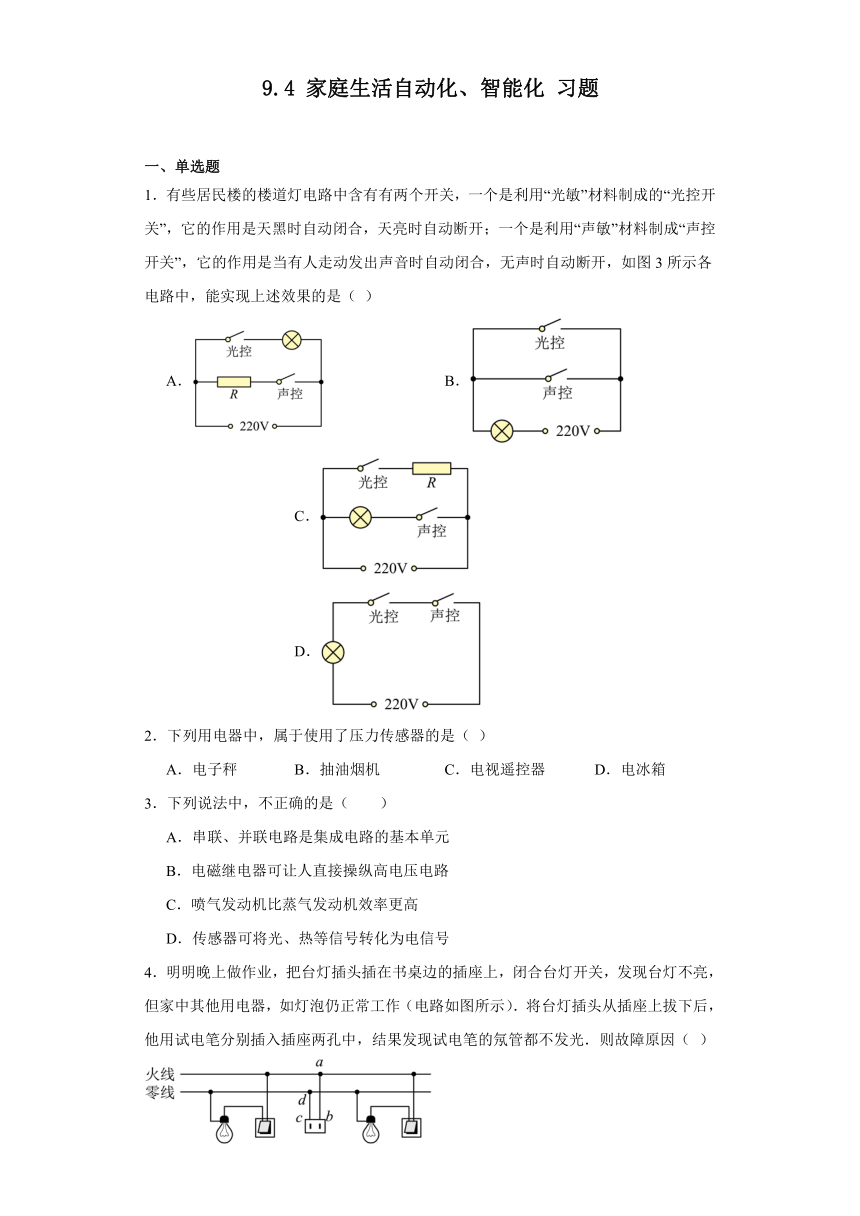

9.4 家庭生活自动化、智能化 习题 一、单选题 1．有些居民楼的楼道灯电路中含有有两个开关，一个是利用“光敏”材料制成的“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；一个是利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无声时自动断开，如图3所示各电路中，能实现上述效果的是（ ） A． B． C． D． 2．下列用电器中，属于使用了压力传感器的是（ ） A．电子秤 B．抽油烟机 C．电视遥控器 D．电冰箱 3．下列说法中，不正确的是（　　） A．串联、并联电路是集成电路的基本单元 B．电磁继电器可让人直接操纵高电压电路 C．喷气发动机比蒸气发动机效率更高 D．传感器可将光、热等信号转化为电信号 4．明明晚上做作业，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮，但家中其他用电器，如灯泡仍正常工作（电路如图所示）．将台灯插头从插座上拔下后，他用试电笔分别插入插座两孔中，结果发现试电笔的氖管都不发光．则故障原因（ ） A．可能是进户线的火线上出现了断路 B．可能是进户线的零线出现了断路 C．一定是a、b两点间的导线出现了断路 D．一定是c、d两点间的导线出现了断路 5．进入21世纪，电气化发展迅速，安全用电已成为每一位公民的必备素养。下列说法中，不符合安全用电原则的是（　　） A．若发生触电事故，应立即切断电源再救人 B．将家用电器的金属外壳接地 C．在额定电流较小的插座上插人多个大功率用电器 D．电脑、电视在长时间不使用的情况下应切断电源 6．在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（ ） A． B． C． D． 7．现在一般标准住宅户内配电系统都使用了如图所示空气开关、漏电保护器、三孔插座等设备，下列说法不正确的是（　　） A．电能表又叫电度表，是计量一段时间内接在电能表上的用电器消耗电能多少的仪器 B．漏电保护器用于当电流过大时，将电流导入大地，保护电路安全 C．三孔插座正中间的插孔应该接三脚插头的最长那只脚 D．有多个空气开关的家庭电路，当某个空气开关“跳闸”，家中可能未完全断电 8．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电,其中“光控开关”S1能在天黑时自动闭合，天亮时自动断开；“声控开关”S2能在有声音时自动闭合，经过一两分钟后，开关内部的延时装置就把电路断开，灯灭，实现楼道灯只有在夜晚天黑有人走动时才能亮．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是 （ ）. A． B． C． D． 二、填空题 9．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停．如图是小吴设计的自动控制电路，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方．当车位未停车时，光控开关处于 （选填“断开”或“闭合”）状态，灯 （选填“L1”或“L2”）亮． 10．传感器：实现其他信息转换成 的器件． 11．你家中的用电器通常情况下是以 的连接方式接入电路，用电饭锅煮饭是因为电流具有 效应.家中的自动空气开关跳闸了，原因可能是 ．（说出一种即可） 12．家庭电路中“超负荷”是指电路中的电流过大，出现上述情况时，电路中的熔断器或空气开关会自动切断电路，熔断器中的熔丝熔断是电流的 效应引起的；而空气开关（如图所示）切断电路是电流的 效应引起的；如果只让家庭电路中的一个用电器正常工作0.5h，使标有3000r/(kw·h)的电能表表盘转动1500r，则此用电器功率是 W。 13． 如图所示家用电冰箱及其电路图．冰箱所用的电源是 电源(选填“交流”或“直流”) ．冰箱压缩机由温控开关自动控制，冷藏室照明灯由冰箱门联动开关控制，冰箱门关闭后，联动开关处于 (选填“断开”或“闭合”) ．冰箱里的温度降低到一定程 ... ...
