《12.3通电螺线管的磁场》同步练习（含解析）2023－2024学年北京课改版物理九年级全册

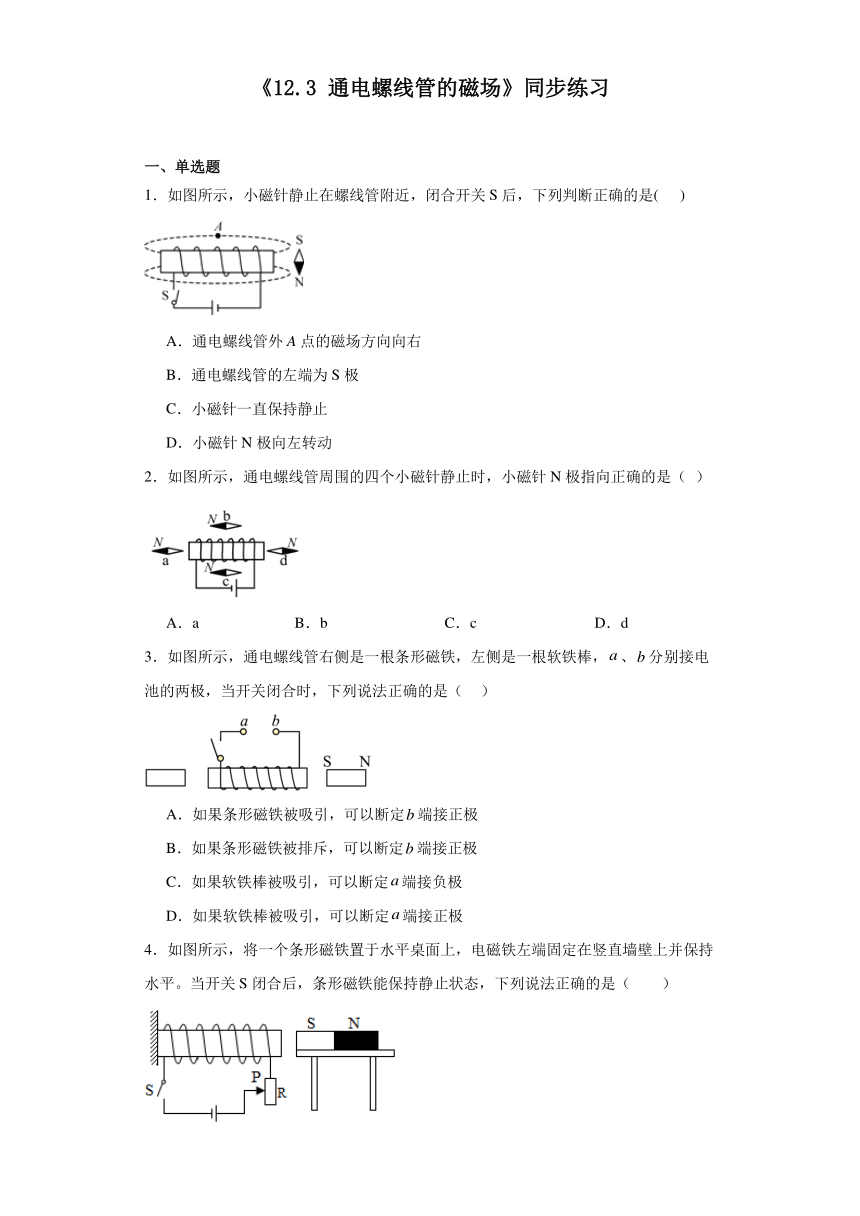

《12.3 通电螺线管的磁场》同步练习 一、单选题 1．如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是( ) A．通电螺线管外A点的磁场方向向右 B．通电螺线管的左端为S极 C．小磁针一直保持静止 D．小磁针N极向左转动 2．如图所示，通电螺线管周围的四个小磁针静止时，小磁针N极指向正确的是（ ） A．a B．b C．c D．d 3．如图所示，通电螺线管右侧是一根条形磁铁，左侧是一根软铁棒，、分别接电池的两极，当开关闭合时，下列说法正确的是（ ） A．如果条形磁铁被吸引，可以断定端接正极 B．如果条形磁铁被排斥，可以断定端接正极 C．如果软铁棒被吸引，可以断定端接负极 D．如果软铁棒被吸引，可以断定端接正极 4．如图所示，将一个条形磁铁置于水平桌面上，电磁铁左端固定在竖直墙壁上并保持水平。当开关S闭合后，条形磁铁能保持静止状态，下列说法正确的是（　　） A．条形磁铁受到的摩擦力的方向是水平向右的 B．条形磁铁受到的摩擦力的方向是水平向左的 C．在滑片P向上移动的过程中，电磁铁的磁性减弱 D．在滑片P向下移动的过程中，条形磁铁所受的摩擦力增大 5．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（　　） A．小磁针发生偏转说明通电导线周围存在磁场 B．移去小磁针后，通电导线周围磁场消失 C．断开开关，直导线周围磁场不会立即消失 D．通电导线周围的磁场方向由小磁针的指向决定 6．下列作图中，正确的是（　　） A． B． C． D． 7．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（　　） A．通电螺线管的左端为N极 B．通电螺线管外A点磁场的方向向左 C．通电螺线管外存在磁感线 D．小磁针顺时针转动90° 8．在下列描述中，符合物理史实的是（　　） A．安培最早得出电流与电压的关系 B．伏特最早发现电流周围存在磁场 C．托里拆利首先用实验测定大气压强的值 D．伽利略在牛顿等人的基础上得出惯性定律 9．如图所示的通电螺线管右侧放了一个可自由转动的小磁针，下列说法正确的是(　　) A．小磁针左端为N极 B．通电螺线管的左端为N极 C．将电源正负极对调后螺线管南北极也对调 D．在螺线管所在电路中串联一个电阻后螺线管的磁性增强 10．如图所示，闭合开关，通电螺线管周围小磁针指向正确的是（　　） A． B． C． D． 二、多选题 11．爱因斯坦曾说，在一个现代的物理学家看来，磁场和他坐的椅子一样实在．如图所示的磁场与实际不相符的是（ ） A． B． C． D． 12．下面关于磁体性质说法不正确的是（　　） A．任何磁体都有两个磁极 B．同名磁极互相吸引，异名磁极互相排斥 C．磁体的周围存在着磁场 D．小磁针静止时，N极总指向地球北方 三、填空题 13．如图所示实验，最早是 （填物理学家）完成的，为了使实验现象明显，则导线应 （选填“东西”“南北”或“任意方向”）放置。 14．根据图所示的电流方向，判断通电螺线管的A端是 极（选填“N”或“S”）；当通电电流方向改变时，螺线管两端的极性 （选填“改变”或“不变”）． 15． 实验证明了电流周围存在磁场。如下图所示，回形针处于静止状态，通电螺线管（电流方向见图）的下端为 极。回形针因处在通电螺线管所产生的磁场中而被磁化，它的上端为 极。 16．如图，条形磁铁放在粗糙水平桌面上，左端的S极正对着电磁铁．当电磁铁中的电流不断增大时，条形磁铁向左加速运动，则电磁铁中的电流方向是从 (填“a到b”或“b到a”)． 四、实验题 17．在探究通电螺线管外部磁场的实验中，采用了如图所示的实验装置． （1）当闭合开关S后，小磁针 （选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过 发生力的作用． （2）用铁屑来做实验，得到了图乙所示的情形，它与 磁铁的磁场分布 ... ...
