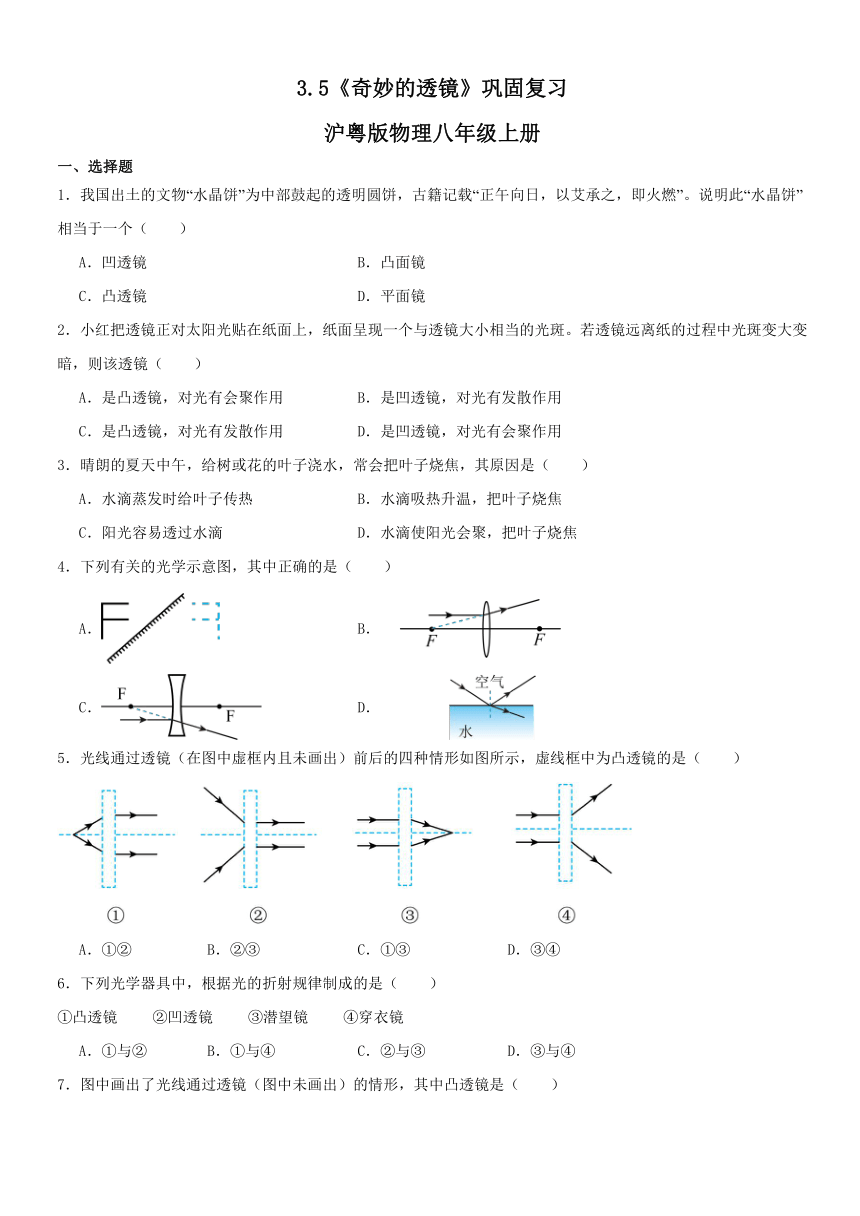

3.5《奇妙的透镜》巩固复习（含答案）2023-2024学年沪粤版物理八年级上册

3.5《奇妙的透镜》巩固复习 沪粤版物理八年级上册 一、选择题 1．我国出土的文物“水晶饼”为中部鼓起的透明圆饼，古籍记载“正午向日，以艾承之，即火燃”。说明此“水晶饼”相当于一个（　　） A．凹透镜 B．凸面镜 C．凸透镜 D．平面镜 2．小红把透镜正对太阳光贴在纸面上，纸面呈现一个与透镜大小相当的光斑。若透镜远离纸的过程中光斑变大变暗，则该透镜（　　） A．是凸透镜，对光有会聚作用 B．是凹透镜，对光有发散作用 C．是凸透镜，对光有发散作用 D．是凹透镜，对光有会聚作用 3．晴朗的夏天中午，给树或花的叶子浇水，常会把叶子烧焦，其原因是（　　） A．水滴蒸发时给叶子传热 B．水滴吸热升温，把叶子烧焦 C．阳光容易透过水滴 D．水滴使阳光会聚，把叶子烧焦 4．下列有关的光学示意图，其中正确的是（　　） A． B． C． D． 5．光线通过透镜（在图中虚框内且未画出）前后的四种情形如图所示，虚线框中为凸透镜的是（　　） A．①② B．②③ C．①③ D．③④ 6．下列光学器具中，根据光的折射规律制成的是（　　） ①凸透镜 ②凹透镜 ③潜望镜 ④穿衣镜 A．①与② B．①与④ C．②与③ D．③与④ 7．图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（　　） A．a B．b、d C．c D．d 二、填空题 8．下列光学器具的应用：①照相机、②潜望镜、③幻灯机、④穿衣镜、⑤放大镜、⑥牙医内窥镜、⑦近视眼镜、⑧老花眼镜、⑨汽车后视镜、⑩太阳灶。 属于平面镜的是 ；属于凸透镜的是 ；属于凹透镜的是 。 9．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。这是由于下雨时瓶内灌了雨水，太阳出来后，它对光线有 作用，可能会引起森林火灾。小华去森林探险，看见阳光透过树叶的缝隙在地上留下圆形光斑，这是由于光的 （填光学原理）形成的光斑。 10．小芳先在纸上画了一个小于凸透镜大小的圆环。如图所示，将凸透镜正对太阳光。在其下方距透镜10cm处的白纸上的光斑恰好与圆环重合，这个现象表明凸透镜对光有 作用；当将该凸透镜靠近白纸垂直移动6cm时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小 （选填“先变小后变大”或“先变大后变小”），通过计算可以得到该凸透镜的焦距为 cm。 11．小华将凸透镜正对着太阳，使之在光屏上形成最小、最亮的光斑，可知凸透镜对光有 作用；如图表示小华用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是 透镜，乙透镜应是 透镜。（选填“凹”或“凸”） 12．在光的反射、折射现象中，光路都是 （选填“可逆”或“不可逆”）的。凸面镜对光线有 作用，凸透镜对光线有 作用。（后两空选填“会聚”或“发散”） 13．同学们在探究透镜对光的作用，做了如图所示的实验，通过对图中现象对比的分析，得到的结论是：当光从空气射入透镜时，凸透镜对光有 作用；凹透镜对光有 作用。 14．“新农村建设”中各乡村及城镇主要交通路口多数都安装了监控摄像头。摄像头中的镜头将场景成像在电子芯片上，电子芯片将信息转换成电信息传递到监控终端，还原成 。摄像头中的镜头相当于 透镜。 15．如图所示，有一个中空的平行玻璃砖，中空部分的形状犹如一个凸透镜。有一束平行光从左侧垂直射入玻璃砖，从右侧射出之后，是 （选填“会聚”或“发散”）光束，你的判断依据是 。 16．如图所示，西汉时期的《淮南万毕术》中记载有“削冰令圆，举以向日，以艾承其影，则火生。”请你用学过的光学知识判断“削冰令圆”就是把冰块制成 （选填“凸”或“凹”）透镜，这种透镜能让艾绒生火说明它对太阳光有 （选填“会聚”或“发散”）作用。 三、作图题 17．请在图中作出入射光线经透镜折射后的折射光线。 18．如图，请将凹透镜的光路图补充完整。 19．完成光路图 四、 ... ...
