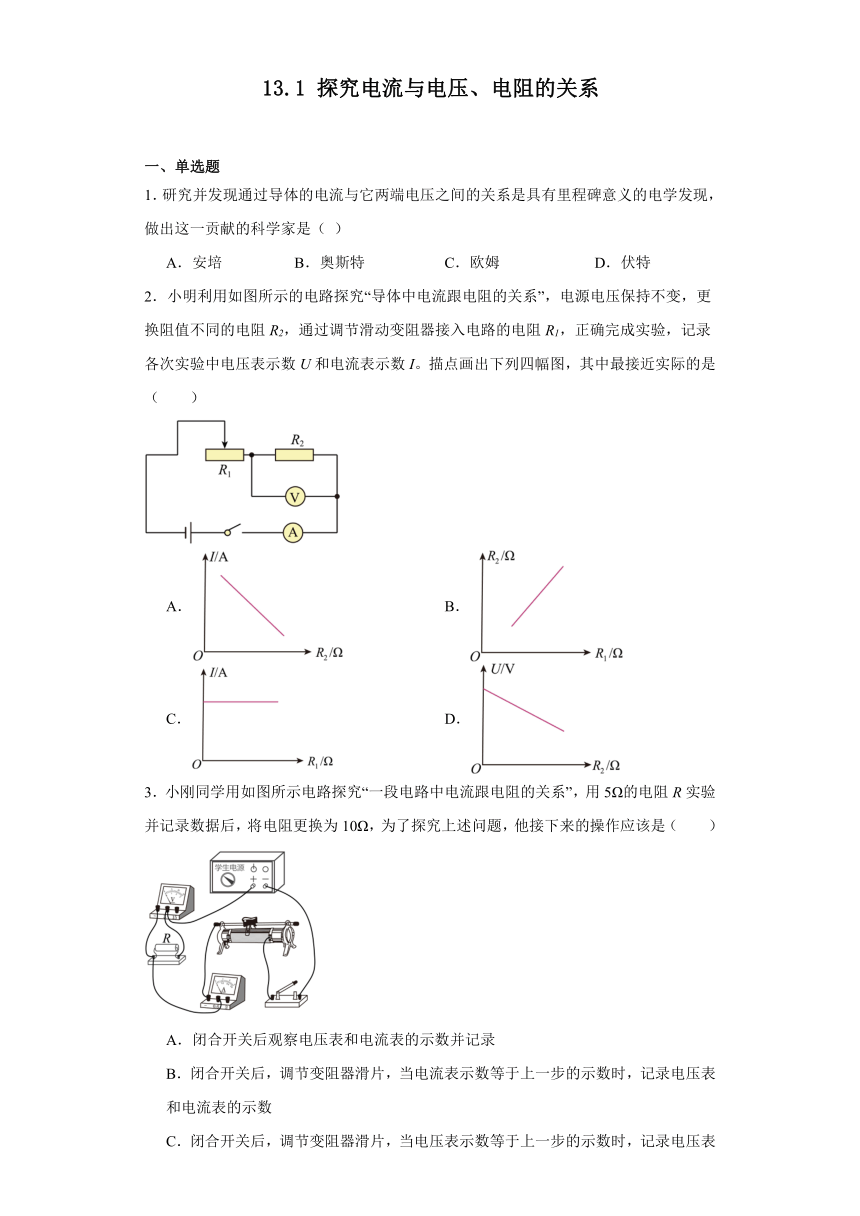

13.1 探究电流与电压、电阻的关系 一、单选题 1．研究并发现通过导体的电流与它两端电压之间的关系是具有里程碑意义的电学发现，做出这一贡献的科学家是（ ） A．安培 B．奥斯特 C．欧姆 D．伏特 2．小明利用如图所示的电路探究“导体中电流跟电阻的关系”，电源电压保持不变，更换阻值不同的电阻R2，通过调节滑动变阻器接入电路的电阻R1，正确完成实验，记录各次实验中电压表示数U和电流表示数I。描点画出下列四幅图，其中最接近实际的是（ ） A． B． C． D． 3．小刚同学用如图所示电路探究“一段电路中电流跟电阻的关系”，用5Ω的电阻R实验并记录数据后，将电阻更换为10Ω，为了探究上述问题，他接下来的操作应该是（ ） A．闭合开关后观察电压表和电流表的示数并记录 B．闭合开关后，调节变阻器滑片，当电流表示数等于上一步的示数时，记录电压表和电流表的示数 C．闭合开关后，调节变阻器滑片，当电压表示数等于上一步的示数时，记录电压表和电流表的示数 D．将电源电压调高为原来的2倍 4．图中是小明、小红和小亮在做“探究影响导体电阻大小的因素”实验时所用的实验器材，该实验中除了转换法以外还用到了另外一种科学方法，下列四个实验中没有用到这种科学方法的是（ ） A．探究电流与电压、电阻的关系 B．探究影响压力作用效果的因素 C．探究平面镜成像的特点 D．探究影响摩擦力大小的因素 5．如图所示，表示一种自动测定油箱内油面高度的装置，当油面上升时，则（ ） A．接入电路电阻减小，油量表示数变大 B．接入电路电阻变大，油量表示数变小 C．接入电路电阻减小，油量表示数变小 D．接入电路电阻变大，油量表示数不变 6．如图所示的电路中，R1、R2均为定值电阻，实验时，在不拆改电路的情况下，下列选项中的探究问题，利用这个电路进行实验能完成的是（ ） A．电路中的电流一定时，电阻两端的电压是否与电阻成正比 B．电阻两端电压一定时，通过电阻的电流是否与电阻成反比 C．电阻一定时，通过电阻的电流是否与电阻两端的电压成正比 D．在串联电路中，电路两端的总电压是否等于各部分电路两端的电压之和 7．关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（ ） A．导体中的电流跟导体两端的电压成反比 B．导体中的电流跟导体的电阻成反比 C．在电压一定时，导体中的电流跟这段导体的电阻成反比 D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比 8．小明想要利用如图所示的电路探究“电流与电压的关系”，下列说法正确的是（ ） A．实验过程中应该保持滑动变阻器阻值不变 B．实验过程中可以将换成小灯泡 C．实验过程中应该调滑动变阻器使电流表示数不变 D．实验过程中应该调滑动变阻器改变电压表示数 二、多选题 9．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关的最之间符合如图所示关系的是 A．同一物体的质量与体积的关系 B．物体吸热时，物体的温度与时间的关系 C．同一导体中通过的电流与该导体两端的电压关系 D．物体浸入水中时，物体受到水的浮力与排开水的体积大小的关系 10．关于公式，下列说法正确的是 A．导体两端的电压为0时，导体的电阻一定为0 B．导体的电阻由它两端的电压和通过它的电流决定 C．导体的电阻等于导体两端的电压跟通过它的电流的比值 D．导体的电阻一定时，通过导体的电流跟它两端的电压成正比 三、填空题 11．小科利用器材探究通过M、N之间导体的电流与电压的关系，部分电路如图所示。 （1）图中M、N之间应连入 （填“定值电阻”或“小灯泡”）； （2）图中M、N之间若接入定值电阻，闭合开关，当滑动变阻器滑片向左移动时，滑动变阻器两端的电压 （填变化情况）。 12 ... ...
