16.3磁场对电流的作用+电动机同步练习（含答案）2023-2024学年物理苏科版九年级下册

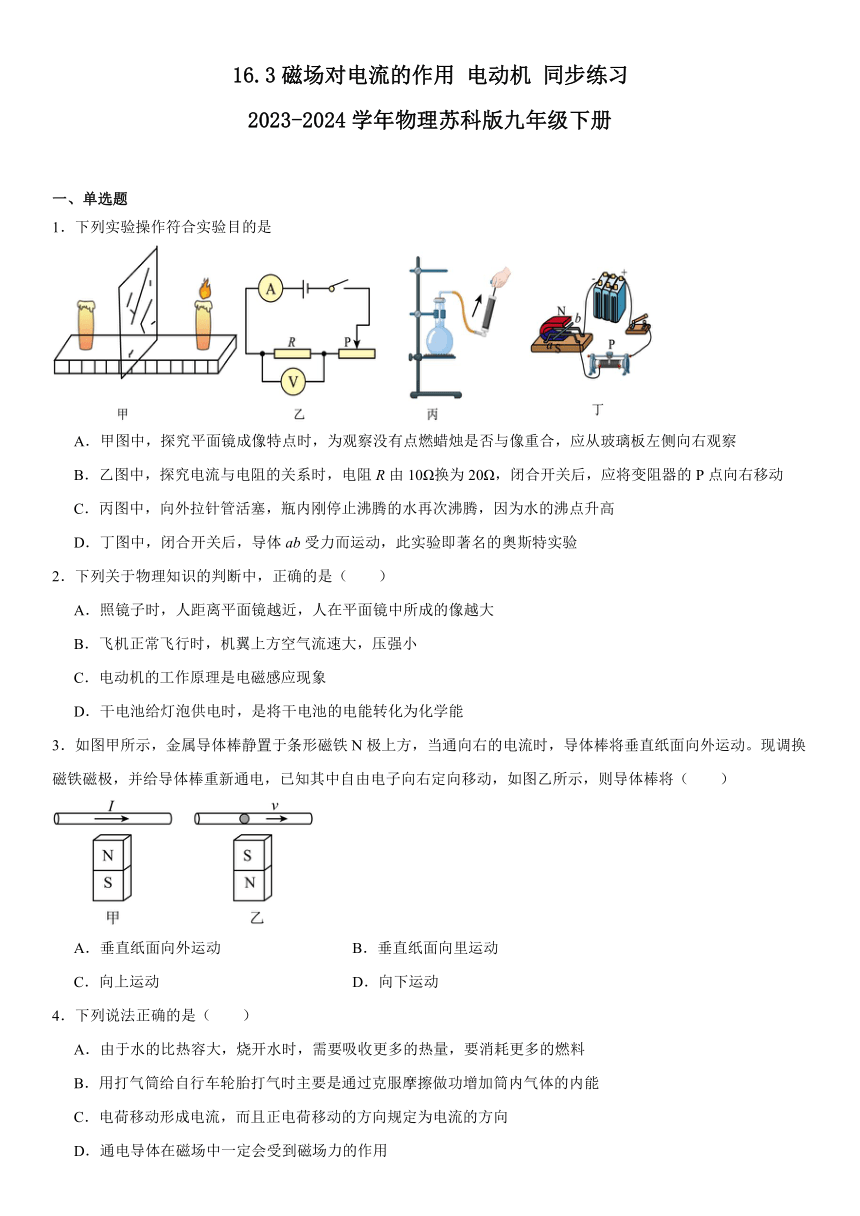

16.3磁场对电流的作用 电动机 同步练习 2023-2024学年物理苏科版九年级下册 一、单选题 1．下列实验操作符合实验目的是 A．甲图中，探究平面镜成像特点时，为观察没有点燃蜡烛是否与像重合，应从玻璃板左侧向右观察 B．乙图中，探究电流与电阻的关系时，电阻R由10Ω换为20Ω，闭合开关后，应将变阻器的P点向右移动 C．丙图中，向外拉针管活塞，瓶内刚停止沸腾的水再次沸腾，因为水的沸点升高 D．丁图中，闭合开关后，导体ab受力而运动，此实验即著名的奥斯特实验 2．下列关于物理知识的判断中，正确的是（　　） A．照镜子时，人距离平面镜越近，人在平面镜中所成的像越大 B．飞机正常飞行时，机翼上方空气流速大，压强小 C．电动机的工作原理是电磁感应现象 D．干电池给灯泡供电时，是将干电池的电能转化为化学能 3．如图甲所示，金属导体棒静置于条形磁铁N极上方，当通向右的电流时，导体棒将垂直纸面向外运动。现调换磁铁磁极，并给导体棒重新通电，已知其中自由电子向右定向移动，如图乙所示，则导体棒将（　　） A．垂直纸面向外运动 B．垂直纸面向里运动 C．向上运动 D．向下运动 4．下列说法正确的是（　　） A．由于水的比热容大，烧开水时，需要吸收更多的热量，要消耗更多的燃料 B．用打气筒给自行车轮胎打气时主要是通过克服摩擦做功增加筒内气体的内能 C．电荷移动形成电流，而且正电荷移动的方向规定为电流的方向 D．通电导体在磁场中一定会受到磁场力的作用 5．如图所示为我们实验室所用电流表的内部结构示意图，当接入电路，有电流通过线圈时，线圈带动指针偏转，下列说法中错误的是（ ） A．电流表的工作原理为电磁感应 B．当电流表工作时把电能转化为机械能 C．当电流表从电流表的负接线柱流入时指针反向偏转，因为磁力的方向与电流的方向有关 D．因串联电路中的电流处处相等，故电流表应串联在被测电路中 6．如图所示的几个实验，演示磁场对通电导体有力的作用的是（ ） A． B． C． D． 7．在研究通电导线在磁场中受到力的作用时，用U形电磁铁替代磁体完成实验，如图所示，闭合开关导线受到水平向右的力。下列说法正确的是（　　） A．若只对调电磁铁的电源两极，导线在磁场中受力方向不变 B．若只对调铅蓄电池的电源两极，导线在磁场中受力方向不变 C．电磁铁外部磁感线的方向是从B端出发回到A端 D．将一枚小磁针放在电磁铁B端旁，静止时它的N极指向电磁铁B端 8．如图所示的是探究什么情况下磁可以产生电的实验装置，闭合开关后，让导体棒向右水平运动，观察到灵敏电流计的指针向左偏转，下列说法中错误的是（　　） A．动圈式话筒工作原理和本实验原理相同 B．保持导体棒不动，向左水平移动磁体，灵敏电流计指针将向左偏转 C．调换磁体N、S极，让导体棒向左水平运动，灵敏电流计指针将向右偏转 D．将灵敏电流计换成电源，可探究磁场对电流的作用 9．直流电动机中使用了换向器，它的作用是 A．自动改变线圈外的电流方向 B．自动改变线圈的转动方向 C．自动改变线圈中的电流方向 D．自动改变磁感线的方向 10．在安装直流电动机模型时，通过改变下列哪个因素，可以改变直流电动机转动的方向 A．电流的大小 B．电流的方向 C．磁体磁性的强弱 D．电源电压的大小 11．关于图所示的四个情景，下列说法错误的是（　　） A．甲图：悬挂重物不能把两铅块分开，表明分子间存在引力 B．乙图：汽油机的做功冲程，燃气对活塞做功将燃气内能转化为活塞的机械能 C．丙图：奥斯特实验说明利用磁场可以产生电流 D．丁图：根据该装置原理可以制造电动机 12．下列所示的实验装置中，说法不正确的是（　　） A．利用该原理可制成电动机 B．因为地磁场的作用，静止时勺柄指向南 C．导体AB上下运动时，电流表指针会偏转 D．无论 ... ...
