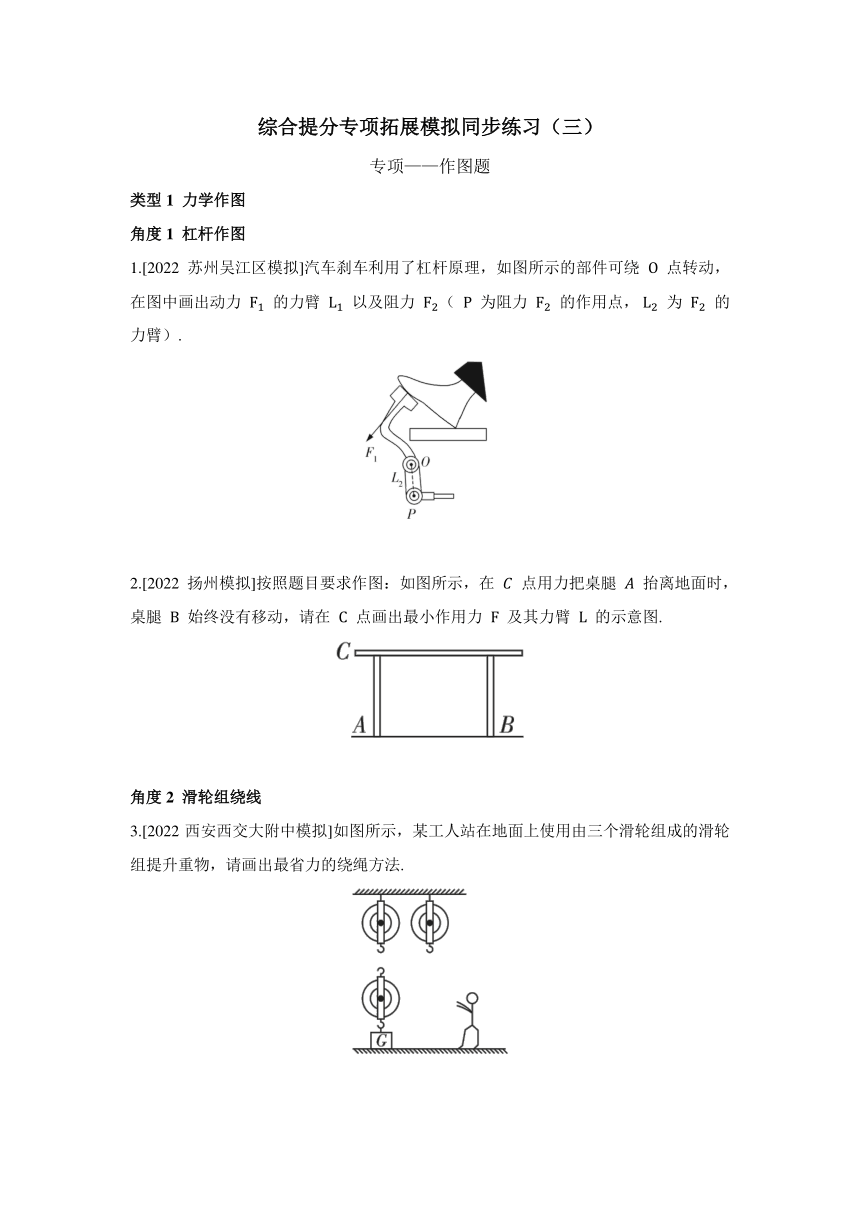

综合提分专项拓展模拟同步练习（三） 专项———作图题 类型1 力学作图 角度1 杠杆作图 1.[2022苏州吴江区模拟]汽车刹车利用了杠杆原理，如图所示的部件可绕 点转动，在图中画出动力 的力臂 以及阻力 （ 为阻力 的作用点， 为 的力臂）. 2.[2022扬州模拟]按照题目要求作图：如图所示，在 点用力把桌腿 抬离地面时，桌腿 始终没有移动，请在 点画出最小作用力 及其力臂 的示意图. 角度2 滑轮组绕线 3.[2022西安西交大附中模拟]如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法. 类型2 电学作图 角度1 填电学原件 4.[2022无锡锡山区期末]如图所示，在内画出电流表与电压表的符号，闭合开关后,两灯均能发光. 角度2 画电路图或连接实物图 5.[2022西安高新一中模拟]将图中实物电路连接完整（电源为两节新干电池，两小灯泡规格相同，每个灯泡的电阻约 ），要求电流表测量两个小灯泡并联总电流. 6.[2022 赤峰中考]根据如图所示的实物电路，画出对应的电路图. 7.[2022 自贡中考]如图是测量小灯泡电阻的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“ ”，并用笔画线代替导线画出正确的连接方式. 角度3 电路设计 8.[2022西安西工大附中模拟]小明想设计一个露营用的便携式调光灯，请你在图中虚线框内帮小明完成设计的电路图. 9.[2023哈尔滨联考]如图所示，小聪同学根据所学的知识，设计了一个电子身高计，他的设想是把电压表改成身高计，当人的身高越高时，电压表的示数越大，利用图中的器材连接了部分电路，请你帮助小聪按要求补全电路.（ 是滑动变阻器， 点是连接滑片的接线柱） 角度4 连接家庭电路 10.[2022西安西交大附中模拟]如图是家庭电路的一部分，请你正确地将控制电灯的开关和带保险丝的三孔插座接入电路中. 11.[2022西安高新一中模拟]如图所示为两只“ ”的螺口灯泡，请根据安全用电原则将电路连接好，要求：开关闭合后两灯都能正常发光. 12.如图是家庭电路中的带开关的五孔插座，开关能同时控制其两孔插座和三孔插座（虚线表示背面连接），请在图中将其正确地连接在家庭电路中. 类型3 磁学作图 13.[2022云南中考]如图所示，请根据两条形磁体磁感线的分布情况，在括号中标出磁体的 极和 极. 14.[2022南京鼓楼区一模]根据通电螺线管的磁感线方向，请标出通电螺线管的 极，并在括号中用“ ”或“-”标出电流表的接线柱. 15.[2022陕西师大附中模拟]给螺线管通以图示方向的电流，小磁针静止时， 极指向如图所示，请在图中画出螺线管的绕法. 参考答案 1.如图所示. 2.如图所示. 3.如图所示. 【解析】 要使滑轮组最省力，就要使承担物重的绳子段数最多. 4.如图所示. 5.如图所示. 【解析】 电源电压是 ，通过每个小灯泡的电流约为 ，所以干路电流大约为 ，小于 ，因此,电流表使用 的量程.电流表要串联在电路中，接线时,要“正进负出”，所以需要把电流表的“0.6”接线柱和开关右端接线柱相连，把电流表的“-”接线柱和两个小灯泡中任一个小灯泡的左端接线柱相连. 6.如图所示. 7.如图所示. 【解析】 测量小灯泡电阻的实验中，电压表应并联在小灯泡两端，滑动变阻器应“一上一下”接入电路，题图中电压表测的是电源电压，所以需要在滑动变阻器 接线柱与电压表正接线柱相连的导线上画“ ”，从滑动变阻器 （或小灯泡右侧）接线柱引线到电压表 接线柱即可. 8.如图所示. 【解析】 要能调节灯的亮度，只需要把灯和滑动变阻器串联即可. 9.如图所示. 【解析】 将定值电阻与滑动变阻器串联，由串联电路的分压作用知电阻越大分压越多，要使人的身高越高时，电压表的示数越大，需要使滑动变阻器接下面的接线柱，且电压表与滑动变阻器并联. 10.如图所示. 【解析】 家庭电路中灯泡接法：开关 ... ...
