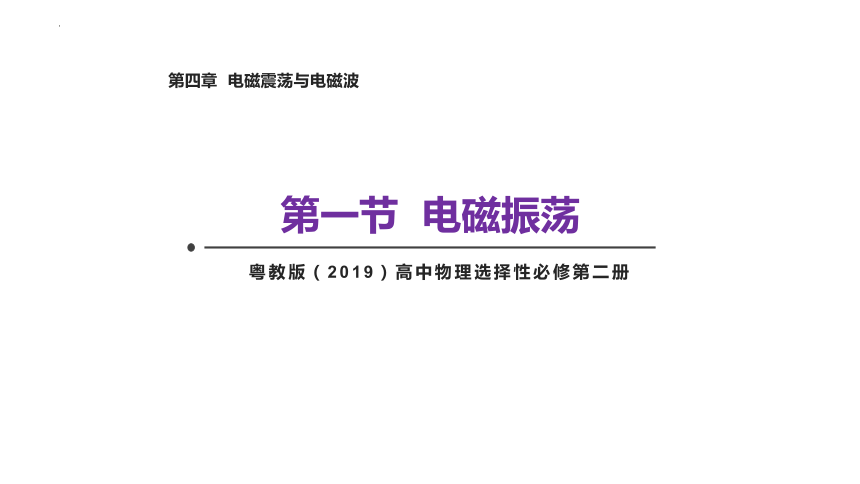

(课件网) 第一节 电磁振荡 粤教版(2019)高中物理选择性必修第二册 第四章 电磁震荡与电磁波 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 1.看到左图,你想到的第一个词是啥? 2.波光粼粼的水波是怎么形成的? 3.要形成水波,需要某点的水上下振荡。我们的生活中,有很多电波,微波,它们需要什么呢 电磁振荡 d.此时电容器已充上电,之后里面的电流是什么样的呢? 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 a.你还记得上图a的实验现象么? b.如果把表头移走呢? c.如果把表头换成平行板电容器呢? 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 记录电流的变化情况 1、振荡电流:大小和方向都做周期性变化的电流。振荡电流是一种频率很高的交变电流。 2、振荡电路:能产生振荡电流的电路。 3、LC振荡电路:由线圈和电容器组成的电路是最基本的振荡电路。 电流的大小和方向如何做周期性变化? 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 电磁振荡与机械振动虽然有着本质的不同,但它们还是具有一些共同的特点。在机械振动中,例如在单摆的振动中,位移x、速度v、加速度a 这几个物理量周期性地变化。在电磁振荡中,电荷量q、电流i、电场强度E、磁感应强度B这几个物理量也在周期性地变化。 在机械振动中,动能与势能周期性地相互转化。那么,在电磁振荡中,能量是如何转化的 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 q最大,u最大 i最小,B最小 q最小,u最小 i最大,B最大 q最大,u最大 i最小,B最小 q最小,u最小 i最大,B最大 q最大,u最大 i最小,B最小 放电 反向充电 反向放电 充电 电场能向磁场能转化 磁场能向电场能转化 电场能向磁场能转化 磁场能向电场能转化 下摆 重力势能能向动能转化 上摆 动能能向重力势能转化 下摆 重力势能能向动能转化 上摆 动能能向重力势能转化 周而复始 新课讲授 新课讲授 电磁振荡中能量的转化 电场能相当于摆球的势能 磁场能相当于摆球的动能 电磁振荡的充放电过程 + - + - + - + - + - 放电 充电 放电 充电 ①电容器充电结束,两极板上的电荷最多。 ②回路中电流从0开始逐渐增到最大。两极板电荷量从最大减为0。 ③自感线圈给电容器充电结束,回路中电流从最大减为0,两极板电荷量从0变回最大。 ⑤自感线圈给电容器充电,于是整个电路回到最开始状态。 ④电容开始放电 新课讲授 新课讲授 电磁振荡中能量的转化 新课讲授 新课讲授 电路中电流的变化过程(顺时针电流方向为正): 新课讲授 新课讲授 电磁振荡中能量的转化 i o (b) (c) (a) (d) (e) t 新课讲授 新课讲授 电容器所带电量的变化过程: 新课讲授 新课讲授 电磁振荡中能量的转化 q o (b) (c) (a) (d) (e) t (以上极板为正) 电磁振荡的图象分析 电流I 0 t + - 电容器 电量Q 0 t + - + - + - + - 放电 充电 放电 充电 新课讲授 新课讲授 电磁振荡中能量的转化 i 0 t B 0 t Q 0 t E 0 t 新课讲授 新课讲授 电磁振荡中能量的转化 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 1、电磁振荡的周期:电磁振荡完成一次周期性变化需要的时间叫作周期。 2、电磁振荡的频率:在一段时间内做周期性变化的次数与所用时间之比。 振荡电流产生 电路能量转化 电路周期频率 识别阻尼振荡 新课引入 ②改变周期的方法 L:线圈的大小、形状、匝数、铁芯。 理论分析表明,LC电路的周期T与电感L、电容C的关系是 ①式中各物理量T、L、C、f的单位分别是s、H、F、Hz。 注意:在一个周期内,振荡电流的方向 ... ...
