第四章 光现象作图（含解析） 2023-2024学年人教版物理八年级上册

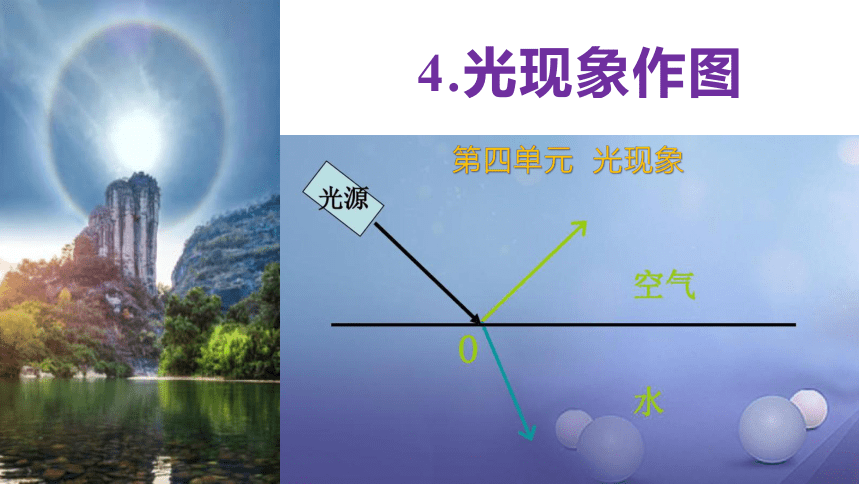

(课件网) 4.光现象作图 第四单元 光现象 1.能利用光的直线传播完成相关的作图 2.能利用光的反射定律完成光的反射作图。 3.能应用平面镜成像的特点作图。 4.能应用光的折射规律完善光路图。 通过对历年全国各地的中考试题的研究发现，光学作图是各地中考的必考内容，我们今天就来解决相关的问题。 本单元涉及到的作图包含光的直线传播、光的反射、平面镜成像和光的折射，接下来让我们一起来学习相关的作图技巧吧！ 一、直接引入 1.眼睛观察到的范围或发光点能照亮的区域 作眼睛观察的范围，一般是人在一个狭窄的区域，外界的光进入人眼，产生视觉。由于光在同种均匀介质中是沿直线传播的，沿该区域的边界作出到眼睛的两条光线，则两光线之间的区域就为眼睛观察到的范围。如图. 知识点一 光的直线传播 典例精析 典例1．（2023·湖南郴州·统考中考真题）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向） 【解析】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围，如图所示： 2.寻找发光点（光源） 沿光线射来的方向，反向延长出去，两光线的交点即为发光点。如两小孔射出两条光线，确定光源的位置，如图。 知识点一 光的直线传播 典例精析 典例2．（2023·新疆乌鲁木齐·校考三模）室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图所示）。请根据这两条光束的方向确定室内电灯的位置。（保留作图痕迹） 【解析】如图所示，根据光是沿直线传播的原理，每条光线通过小洞都是沿直线传播的；故答案为： 3.作影子的区域 有两种题型。一是已知发光点和障碍物，作出影子的区域；而是已知两物影子的区域，找出发光点的位置。如图甲，已知发光点S和杆AB，作出影子AB’。如图乙，已知不透明物AB、CD的影子AB’和CD’，确定发光点S的位置。 知识点一 光的直线传播 典例精析 典例3．（2023秋·陕西西安·八年级西安市铁一中学校考期末）某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。请根据图中提供的信息确定光源S的位置。 【解析】根据光在同种均匀介质中沿直线传播，连接影子A左侧与柱子A的上端并延长，连接接影子B左侧与柱子B的上端并延长，这两条直线的交点即为光源S的位置，如图所示 4.小孔成像 从物体（线光源）的上下边界引出两条光线，通过小孔，到达光屏，在光屏上形成物体（线光源）倒立的实像，实像的大小与物和屏到小孔的距离有关。如图4-4所示。 知识点一 光的直线传播 典例精析 典例4．（2023·全国·九年级校联考专题练习）“圭表”是我国古代先进的天文观测仪器，根据“表”在“圭”面上形长的变化就能知道时节的更替。元代天文学家郭守敬改进和创新了“圭表”（如图甲），国乙是其示意图。他在“表”上方加一根架空的横梁，在“圭”面上放置一个可移动的景符（有小孔的铜片）。他利用改进后的“圭表”，精确推算出了二十四节气和一回归年天数。请根据以上资料在图乙中画出横梁通过景符的小孔在“圭”面上所成的影像，并标明两条光线的传播方向。 【解析】根据光在同种均匀介质中沿直线传播，连接影子A左侧与柱子A的上端并延长，连接接影子B左侧与柱子B的上端并延长，这两条直线的交点即为光源S的位置，如图所示 【解析】光线照射到横梁上，由于光线沿直线传播，光线通过景符上的小孔，照射到“圭”面上，这是小孔成像，在“圭”上形成横梁的像。如图所示： 5.日食和月食 分别沿 ... ...
