第十章 机械与人专项拓展训练（二） （含解析）2023-2024学年沪科版物理八年级全一册

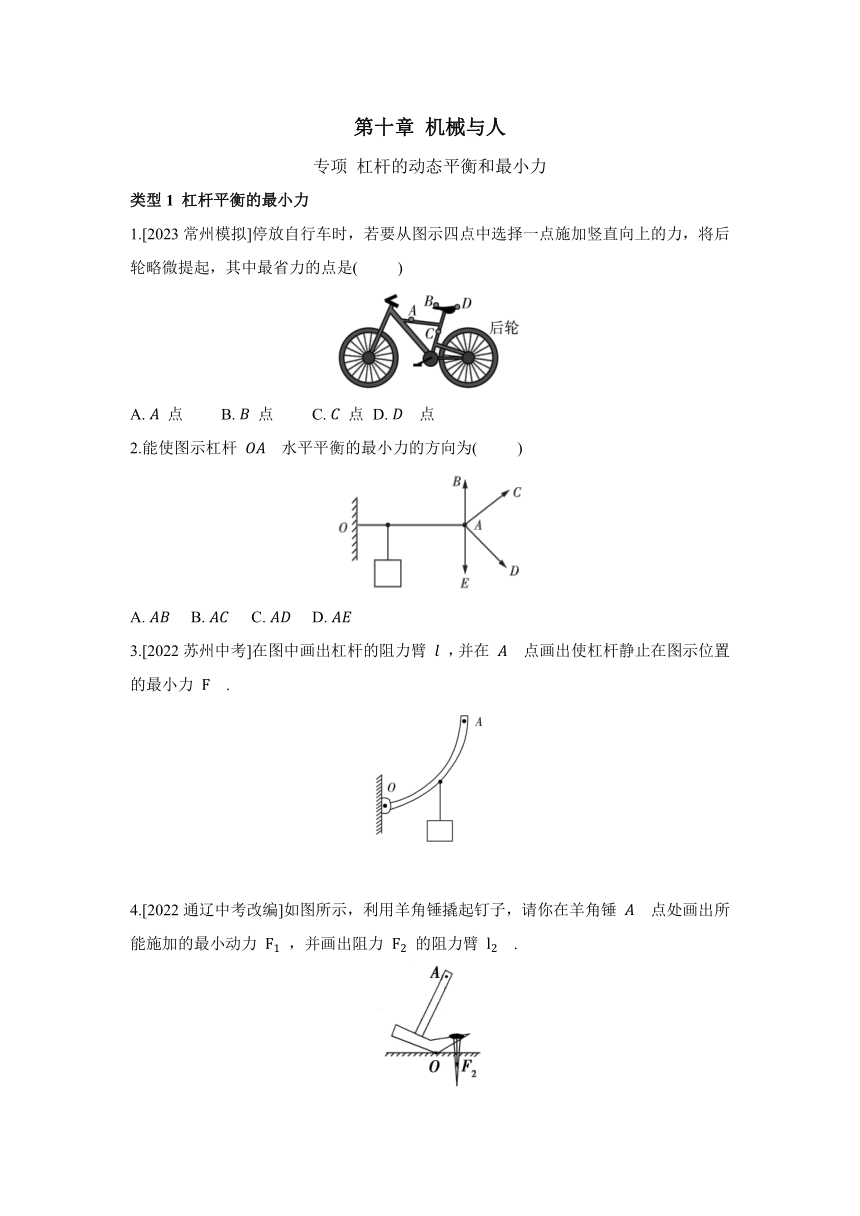

第十章 机械与人 专项 杠杆的动态平衡和最小力 类型1 杠杆平衡的最小力 1.[2023常州模拟]停放自行车时，若要从图示四点中选择一点施加竖直向上的力，将后轮略微提起，其中最省力的点是( ) A. 点 B. 点 C. 点 D. 点 2.能使图示杠杆 水平平衡的最小力的方向为( ) A. B. C. D. 3.[2022苏州中考]在图中画出杠杆的阻力臂 ，并在 点画出使杠杆静止在图示位置的最小力 . 4.[2022通辽中考改编]如图所示，利用羊角锤撬起钉子，请你在羊角锤 点处画出所能施加的最小动力 ，并画出阻力 的阻力臂 . 5.[2023营口中考]图甲是自行车的手闸，其中 部分可视为一种杠杆，其简化示意图如图乙所示， 为支点， 为阻力，请在图乙中画出： （1）作用在 点的最小动力 及其力臂 ； （2）阻力 的力臂 . 类型2 杠杆的动态平衡 角度1 力大小的变化 6.如图所示，一均匀杠杆处于平衡状态.如果杠杆两侧的钩码各减少一个，杠杆将( ) A.左端下降 B.右端下降 C.仍然平衡 D.无法判断 7.[2022湘潭中考改编]如图所示，一均匀杠杆可以绕中点 自由转动，杠杆上垂直粘有 、 两根粗细相同的蜡烛且刚好在水平位置平衡，现同时点燃蜡烛，经时间 ，它们减少了相等的质量，下列说法正确的是( ) A.经时间 ，杠杆右端下沉 B.经时间 ，杠杆左端下沉 C.经时间 ，杠杆继续保持水平平衡 D.无法判断 角度2 力臂的变化 8.如图所示，一质量分布均匀的木条长为 ，当支点在中点时木条刚好平衡．如果把左端长为 的部分锯下，并放在左端剩余部分的上面，则木条( ) A.仍保持平衡 B.左端向下倾斜 C.右端向下倾斜 D.无法判断 9.如图所示，两球分别在 、 位置时，轻质杠杆平衡．当两球向 点移动相同距离 时,则杠杆( ) A.保持平衡 B.左边下降 C.右边下降 D.三种情况都有可能 10.[2023沈阳期末] 图甲和图乙是人们从地面上搬起重物常用的两种做法：弯腰或人下蹲弯曲膝盖把重物搬起来.这两种做法哪种更好呢？下面通过建立模型来研究这一问题.我们把脊柱简化为杠杆，如图丙所示，搬起重物的过程中，脊柱可绕骶骨（轴） 转动，脊柱与水平面的夹角（即杠杆与水平面的夹角）为 ，腰背部复杂肌肉的等效拉力 作用在 点，其实际作用方向与脊柱的夹角为 且保持不变，重物对人有一个向下的拉力 ，作用在肩关节 点. （1）当 角增大时， 的力臂 将_____， 将_____.（均填“变大”“不变”或“变小”） （2）如果考虑人上半身的重力，那么腰背部肌肉的实际拉力大小将比图丙中 要____（填“大”或“小”）. （3）根据图丙的分析，对比甲、乙两种搬重物的方法，可知图____（填“甲”或“乙”）的姿势比较正确. 角度3 杠杆再平衡 11.[2023济南莱芜区期中]如图所示，把一根均匀的米尺在中点 支起，两端分别挂四个钩码和两个钩码，恰好使米尺平衡，按下列选项中的方式增减钩码或移动钩码，仍能保持米尺平衡的是( ) A.左右两边各增加一个钩码 B.左右两边钩码各向外移动一格 C.左右两边的钩码各减少一个 D.左边增加一个钩码，右边钩码向外移动一格 12.[2023河北中考节选]在均匀直尺的中央挖一小凹槽，把一薄金属片一端插入橡皮中，另一端支在直尺的凹槽内制成一个简易“天平”.静止时直尺水平平衡.在直尺的两侧各放一个相同的小盘，在小盘中倒入质量不等的大米和小米，调整小盘在直尺上的位置，使直尺再次水平平衡，如图所示.由图可知，大米的质量_____（填“大于”或“小于”）小米的质量.现向左盘中再加入少量大米，写出一种能够使直尺恢复平衡的方法： _____ _____. 参考答案 1.D 【解析】 将自行车看作杠杆，抬起自行车的后轮时，支点为前轮与地面的接触点，动力竖直向上时，作用在 点可使动力臂最长，动力最小. 2.A 【解析】 由题图知， 为支点，动力作用在 点， 就是最长的动力臂，要使杠杆平衡，动力方向应向上 ... ...
