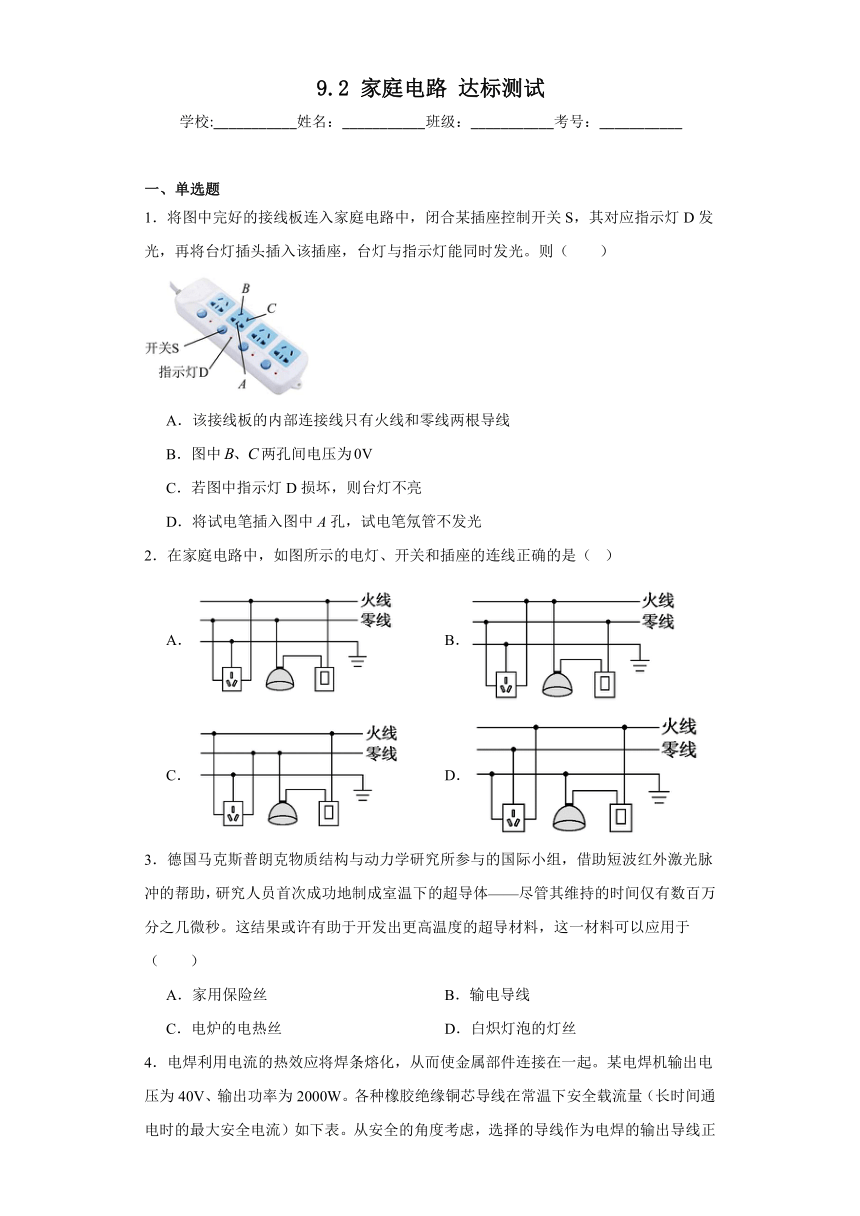

9.2 家庭电路 达标测试 学校:_____姓名：_____班级：_____考号：_____ 一、单选题 1．将图中完好的接线板连入家庭电路中，闭合某插座控制开关S，其对应指示灯D发光，再将台灯插头插入该插座，台灯与指示灯能同时发光。则（ ） A．该接线板的内部连接线只有火线和零线两根导线 B．图中两孔间电压为 C．若图中指示灯D损坏，则台灯不亮 D．将试电笔插入图中A孔，试电笔氖管不发光 2．在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（ ） A． B． C． D． 3．德国马克斯普朗克物质结构与动力学研究所参与的国际小组，借助短波红外激光脉冲的帮助，研究人员首次成功地制成室温下的超导体———尽管其维持的时间仅有数百万分之几微秒。这结果或许有助于开发出更高温度的超导材料，这一材料可以应用于（ ） A．家用保险丝 B．输电导线 C．电炉的电热丝 D．白炽灯泡的灯丝 4．电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起。某电焊机输出电压为40V、输出功率为2000W。各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表。从安全的角度考虑，选择的导线作为电焊的输出导线正确的是（ ） 导线规格 导线横截面积S/mm2 2.5 4 6 10 安全载流量I/A 28 37 47 68 A．导线横截面积为2.5mm2，安全载流量28A B．导线横截面积为4mm2，安全载流量37A C．导线横截面积为6mm2，安全载流量47A D．导线横截面积为10mm2，安全载流量68A 5．家庭电路中，当电流过大时会自动切断电路的是（ ） A．熔断器 B．电流表 C．进户线 D．测电笔 6．关于家庭电路和安全用电，下列说法正确的是（ ） A．使用试电笔判断哪条导线是火线时，手要按住笔尾金属体 B．家庭电路中各个用电器都是串联的 C．所有家用电器的外壳都需要接地 D．若空气开关“跳闸”，一定是发生了短路 7．关于下列几个图形，说法正确的是（ ） A．图甲中装置内的空气被压缩时内能减小 B．图乙中家用电能表是一种测量电功率的仪表 C．图丙中试电笔当氖管发光时有微弱电流通过人体 D．图丁中内燃机在做功冲程中将机械能转化为内能 8．下列说法中正确的是（ ） A．“形影相随”在光学中是折射现象 B．老师在教室里说话的地方距离墙17米，才能产生回声 C．“雾凇沆砀，天与云与山与水，上下一白”。雾凇的形成是凝华现象，需要放热 D．为了更安全，火线和零线都应该安装保险丝 9．如图所示是某同学设计的家庭电路，电灯开关已断开。下列说法正确的是（ ） A．两孔插座可以代替三孔插座使用 B．开关应接到火线上来控制灯泡的亮暗 C．三孔插座和两孔插座的连接都是错误的 D．试电笔插入两孔插座的左孔，氖管发光 10．如图，关于家庭电路，下列分析正确的是（ ） A．保险盒接法正确，保险盒只应该安装在零线上 B．两孔插座接法错误，其左端导线应该接在零线上 C．开关和灯泡接法正确，开关接在零线上符合安全用电原则 D．电能表所在电路上个月消耗的电能为1011kW·h 二、填空题 11．家用电器的三脚插头中有两个脚接用电部分，另一个脚跟用电器的 连接。与三脚插头对应的三孔插座中，除两个孔分别接火线和零线外，另一个孔是跟 相连接的。 12．三线插头如何连接？有什么作用？ 答：三线插头中一条线接火线，标有“ ”；一条线接零线，标有“ ”；第三条标注“ ”，它和 相连，万一用电器的外壳漏电，它可将电流导入 ，以防对人造成伤害。 13．在家庭电路中：保险丝的主要成分是 （选填“铅锑合金”或“镍铬合金”）；电能表的铭牌上标注有“***rves/（kW h）”的字样，其中“***”的数据看不清楚，于是在电路中仅接通额定功率为1kW的电水壶，正常工作4min后发现电能表转盘转动160转，则带“***”部分数据应该为 ；如果电路中 ... ...
