第四章 工业制版实训 课件(共138张PPT)- 《服装工业制版与推板技术（第2版）》同步教学（北京理工版）

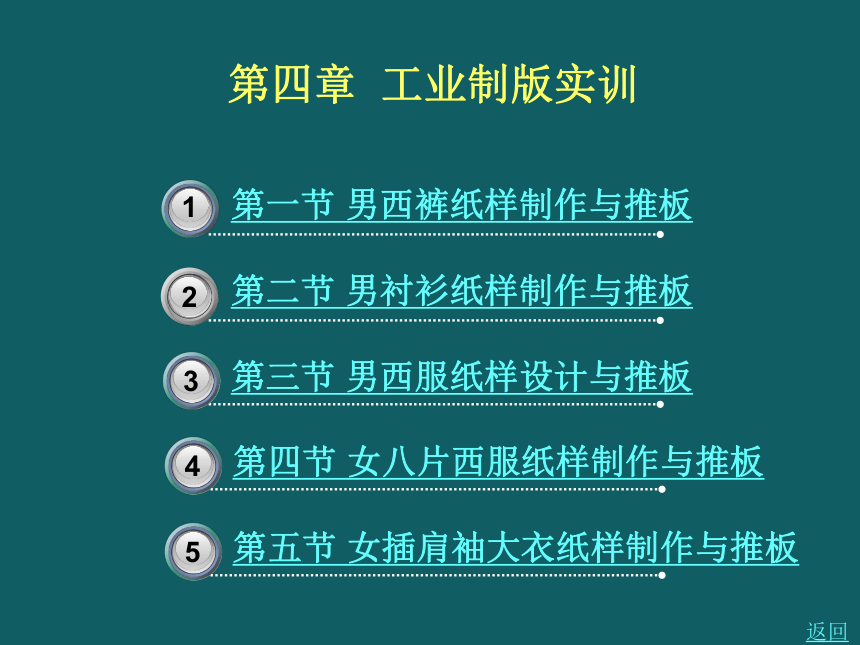

(课件网) 第四章 工业制版实训 1 2 3 3 第一节 男西裤纸样制作与推板 第二节 男衬衫纸样制作与推板 第三节 男西服纸样设计与推板 返回 3 4 第四节 女八片西服纸样制作与推板 3 5 第五节 女插肩袖大衣纸样制作与推板 第一节 男西裤纸样制作与推板 男西裤是和西装配套穿着的一种服饰，是男士下装的主要款式之一。男西裤裁剪得体，结构上严谨、工艺上考究，是设计其他裤装的基础。男西裤根据流行特点大致可以分为以下几种造型： 双裥版：较宽松，直裆较长，适合45岁以上微胖男士。 单裥版：宽松适度，适合人群范围最为广泛。 无裥版：直裆较短，裤型较为合体，效果干净利落，较时尚，受年轻消费者喜爱。 一、男单裥西裤平面款式图（见图4-1） 款式特点：前片单裥，后片收省（两只或一只），后双嵌线开袋，侧缝斜袋，无调节扣。 下一页 返回 第一节 男西裤纸样制作与推板 二、男单裥西裤规格设计 男西裤放松量的大小直接影响着人体活动的舒适程度，裤型不同各部位的放松量也各不相同，具体如下： (1) 腰围：影响腰围放松量的主要因素是腹直肌的收缩，当人体曲体或下蹲时，腹直肌收缩，在腰部产生一定的缩量，此时的腰围尺寸要比人体静止状态下的尺寸大些，一般在2cm左右。 (2) 臀围：臀围是设计裤子纸样的重要依据，也是决定裤型的主要部位，由于臀部大转子的存在，使得人体下肢活动幅度加大，再加上下肢肌群的收缩，臀部的放松量相对其他部位要大些，人体臀部基本放松量为4cm。 上一页 下一页 返回 第一节 男西裤纸样制作与推板 ①无褶裤（合体型）：H净＋ (6～8) cm ②单褶裤（适体型）：H净＋ (8～12) cm ③双褶裤（宽松型）：H净＋ (13～16) cm (3) 横裆：横裆的放松量很大程度上由臀围决定，一般加放量为5～12cm。 (4) 中裆：中裆在纸样中起着一种造型的作用，一般从横裆线以下24～27cm处，放松量为5～12cm。 (5) 脚口：西裤造型脚口一般为22～24cm。 三、男单裥西裤号型规格（见表4-1） 上一页 下一页 返回 第一节 男西裤纸样制作与推板 四、男单裥西裤母板纸样设计 男单裥西裤是较合体的裤装，在规格设计中充分地考虑了人体的运动功能及合体要求，在规格设计中臀围的放松量加放10cm，腰围的放松量按常规加放2cm，直裆的净体尺寸加放0.5cm。在结构设计中，由于考虑到人体活动的机能及插手的方便性，裤子的侧缝线向前偏移，这样前小后大，使得设计更合理。在设计时以170/74A为母板。如图4－2、图4－3所示。 结构设计中运用的主要公式如表4－2所示。 上一页 下一页 返回 第一节 男西裤纸样制作与推板 五、验板 前片和后片绘制完后，最重要的一个步骤就是验板，首先对各部位尺寸进行细致核对，其次要进行线条细部的校验，不顺的地方要修改。然后进行样板的剪裁，剪裁完后还要对前后片的上裆弧线及腰口进行订正。如图4－4、图4－5所示。 六、样板放缝 复核完母板，接下来就是根据工艺的要求加放缝份成为工艺样板。一般外侧缝加放缝份为1cm，内侧缝加放1～1.2cm，腰口线加放0.8～1cm，后裆缝按工艺要求（劈缝和包裆）一般上部加放2.5～3cm，臀围处加放1.3cm左右，大裆弯按常规加放1cm，并标明直丝缕方向。在基础样板上设计出所有附件的样板。如图4－6、图4－7所示。 上一页 下一页 返回 第一节 男西裤纸样制作与推板 七、附件设计 (1) 腰面，腰里，门襟，里襟的设计如图4－8所示。 (2) 护膝设计。护膝设计分为两种，短护膝的长度一般位于横裆线下20cm左右。长护膝的长度位于中裆线下部20cm左右。周围比前片工艺样板加放0.3～0.5cm的松份（图4－9）。 (3) 口袋设计。如图4－10、图4－11、图4－12、图4－13所示。 上一页 下一页 返回 第一节 男西裤纸样制作与推板 八、男 ... ...
