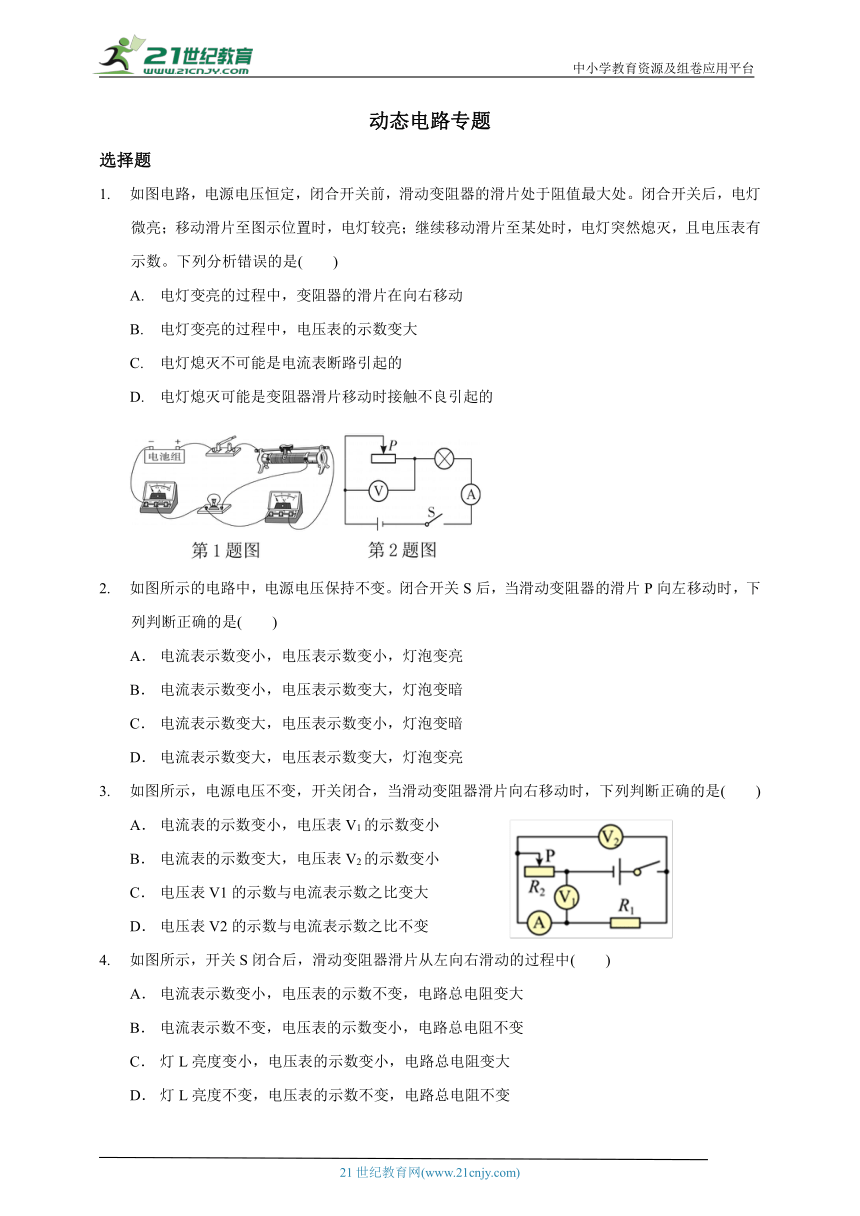

中小学教育资源及组卷应用平台 动态电路专题 选择题 如图电路，电源电压恒定，闭合开关前，滑动变阻器的滑片处于阻值最大处。闭合开关后，电灯微亮；移动滑片至图示位置时，电灯较亮；继续移动滑片至某处时，电灯突然熄灭，且电压表有示数。下列分析错误的是( ) 电灯变亮的过程中，变阻器的滑片在向右移动 电灯变亮的过程中，电压表的示数变大 电灯熄灭不可能是电流表断路引起的 电灯熄灭可能是变阻器滑片移动时接触不良引起的 如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是( ) 电流表示数变小，电压表示数变小，灯泡变亮 电流表示数变小，电压表示数变大，灯泡变暗 电流表示数变大，电压表示数变小，灯泡变暗 电流表示数变大，电压表示数变大，灯泡变亮 如图所示，电源电压不变，开关闭合，当滑动变阻器滑片向右移动时，下列判断正确的是( ) 电流表的示数变小，电压表V1的示数变小 电流表的示数变大，电压表V2的示数变小 电压表V1的示数与电流表示数之比变大 电压表V2的示数与电流表示数之比不变 如图所示，开关S闭合后，滑动变阻器滑片从左向右滑动的过程中( ) 电流表示数变小，电压表的示数不变，电路总电阻变大 电流表示数不变，电压表的示数变小，电路总电阻不变 灯L亮度变小，电压表的示数变小，电路总电阻变大 灯L亮度不变，电压表的示数不变，电路总电阻不变 如图所示的电路中，电源电压保持不变，AB是一段均匀的电阻丝，p是AB间的一点，且PA
