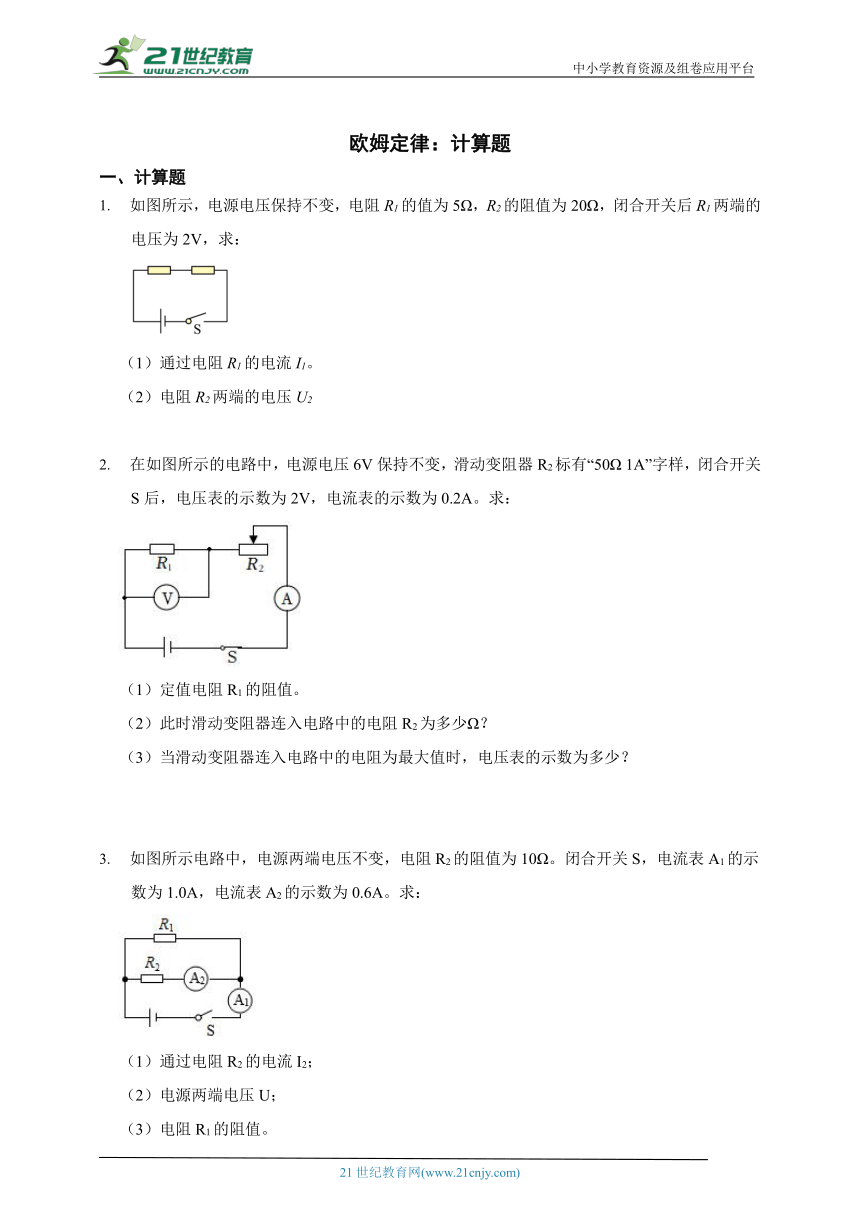

中小学教育资源及组卷应用平台 欧姆定律：计算题 一、计算题 1. 如图所示，电源电压保持不变，电阻R1的值为5Ω，R2的阻值为20Ω，闭合开关后R1两端的电压为2V，求： （1）通过电阻R1的电流I1。 （2）电阻R2两端的电压U2 2. 在如图所示的电路中，电源电压6V保持不变，滑动变阻器R2标有“50Ω 1A”字样，闭合开关S后，电压表的示数为2V，电流表的示数为0.2A。求： （1）定值电阻R1的阻值。 （2）此时滑动变阻器连入电路中的电阻R2为多少Ω？ （3）当滑动变阻器连入电路中的电阻为最大值时，电压表的示数为多少？ 3. 如图所示电路中，电源两端电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为1.0A，电流表A2的示数为0.6A。求： （1）通过电阻R2的电流I2； （2）电源两端电压U； （3）电阻R1的阻值。 4. 如图所示的电路，R1=30Ω，开关S闭合后，电流表A1的示数为0.1A，电流表A的示数为0.4A。求： （1）电源电压； （2）电阻R2的阻值； （3）总电阻R的阻值。 5. 如图所示，电源电压保持不变，R =R =R =20Ω，当S 、S 都断开，电流表示数是0.3 A，求： （1）电源电压； （2）S ，S 都闭合时，电流表示数。 6. 如图所示电路中，R1＝4Ω，R2＝6Ω.当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光，设电源电压不变。 求： （1）电源电压； （2）灯泡正常发光时的电阻。 7. 如图所示电路中，电源电压12V，R1＝6Ω，R2＝4Ω。试问： （1）当开关S1、S2都断开时，求电流表、电压表示数。 （2）当开关S1、S2都闭合时，电流表示数为4A，求R3的阻值和电压表示数。 8. 如图A4-6-6所示的电路中，电源电压恒为30 V，电阻R1为15 Ω。同时闭合开关S1、S2时，电流表的示数为2.5 A。求： （1）通过电阻R1的电流。 （2）电阻R2的阻值。 9. 如图所示的电路中，电源电压为12 V，闭合开关S后，电流表、电压表的示数分别为0.6 A和9 V。求R1和R2的阻值。 10. 如图所示的电路，电源电压保持不变，电阻R1=10 Ω，R2=5 Ω。当开关S1、S2都断开时，电流表的示数为0.2 A；当开关S1、S2都闭合时，电流表的示数为0.4 A。求： （1）电源电压。 （2）R3的阻值。 （3）只闭合S2时，电流表的示数为多少。 11. 如图所示，电源电压恒为6V，R1、R2是定值电阻，滑动变阻器最大阻值为R．当闭合S1、断开S2、S3时，移动滑片P，电路中电阻的最大值和最小值之比为4：1；当断开S1和S3、闭合S2时，滑片P在中点和在最右端时电流表的示数之比3：2；当S1、S2、S3都闭合时，电流表的示数为1.25A．求R1、R2、R的阻值。 12. 如图所示的电路中，电源电压为3V不变，各元件连接无误且正常工作，R1=R3=6Ω，R2=4Ω，则 （1）当S1，S2都断开时，求电压表的示数。 （2）当S1，S2都闭合时，求电流表和电压表的示数。 13. 如图所示的电路中，电源电压为6V且保持不变，滑动变阻器R1的规格为“20Ω 0.5A”，R2＝7.5Ω，R3＝15Ω，电压表V1和V2接入电路的量程均为0～3V，电流表接入电路的量程为0～0.6A。 (1) 闭合开关S和S1，移动滑动变阻器R1的滑片，使电流表的示数为0.3A，求此时R1接入电路的阻值是多少Ω？ (2) 闭合开关S和S1，将滑片从滑动变阻器R1的最左端移动到中点的过程中，求电流表的示数变化范围？ (3) 若电源电压大小可调，闭合开关S和S2，在保证电路安全的前提下，滑动变阻器R1可接入的最大阻值是最小阻值的4倍，求此时电源电压是多少V？ 14. 如图所示，电源电压保持不变，R1、R2为阻值未知的定值电阻。 在闭合开关S的情况下，断开S1时，电压表的示数U1=4 V，电流表的示数I=0.1 A；闭合S1时，电压表的示数U1'=6 V。求： （1）电源电压。 （2）定值电阻R1、R2的阻值。 15. 如图所示的电路中，电阻R1的阻值为20 ... ...
