第五章《透镜及其应用》复习课件（共35页PPT） 2023-2024学年人教版物理八年级上学期

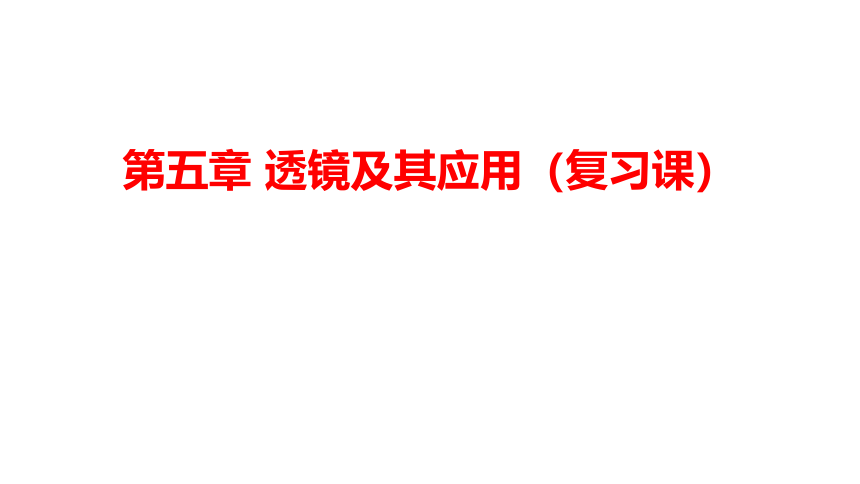

(课件网) 第五章 透镜及其应用（复习课） 年 级：八年级 学 科：物理 主讲人：吕娅萍 学 校：景东一中 1 物理观念 认识凸透镜的会聚作用和凹透镜的发散作用，知道凸透镜的成像规律 3 科学探究 探究凸透镜成像的规律，学习科学探究的方法 核心素养 2 科学思维 了解凸透镜成像规律的应用，眼镜和眼镜的原理，显微和望远镜的原理 4 科学态度与责任 初步形成将科学应用于生产生活的意识，体会科学技术对对社会发展和人类生活的影响。 透镜及其应用 凸透镜成像规律 眼睛和眼镜 三条特殊光线 透镜 过光心 凸透镜 凹透镜 平行主光轴 过焦点 生活中的透镜 放大镜 投影仪 近视眼 远视眼 成因 凹透镜矫正 成因 凸透镜矫正 照相机 显微镜和望远镜 物近像远像变大 知识结构 一、透镜 知识梳理 1.中间 边缘 的透镜叫凸透镜，它对光线有 作用。 2.中间 边缘 的透镜叫凹透镜，它对光线有 作用。 3.凸透镜能使跟主光轴平行的光线会聚在主光轴上的一点，这个点叫做 ，它到透镜中心的距离叫 ，用字母 表示。 厚 薄 会聚 薄 厚 发散 焦点 焦距 f 光线 平行于主光轴 通过（虚）焦点 过光心 光路图 凸透镜 通过焦点 与主光轴平行 方向不变 凹透镜 反向延长线经过虚焦点 与主光轴平行 方向不变 4.三条特殊光线 例1 请在方框中填入合适的透镜。 通过透镜的光线相对入射光线会聚了 通过透镜的光线相对入射光线发散了 例2 如图所示，作出光线通过凸透镜和凹透镜的完整光路。 根据透镜的三条特殊光线来作图 二、生活中的透镜 1.照相机 调焦环 胶片 快门 光圈环 镜头 ①镜头：相当于凸透镜。 （1）照相机的构造 ②胶片：相当于光屏。 ③快门：控制曝光时间。 ④光圈: 控制进光量的多少. ⑤调焦环：调节镜头到胶片间的距离，即像距。 来自物体的光经过照相机镜头后，在“光屏”上会聚成被摄物体的像。 F 2F F 2F 2f 2f f f 物距u＞2f 时 ，成_____的实像，像距 f＜v＜2f 倒立、缩小 （2）照相机成像原理 （3）照相机成像特点 ①照相机成_____、_____的实像； ②物距（物体到透镜的距离）大于像距（像到透镜的距离） ； ③像和物体在透镜_____侧； ④物体离镜头近，像变大，离镜头远；物体离镜头远，像变小，离镜头近。 倒立 缩小 两 2.投影仪 投影仪原理： 当物距u：f＜u＜2f 时 ，成 _____的实像，像距 v>2f 倒立、放大 F 2F F 2F 2f 2f f f 3.放大镜 成像原理 当物距 u
