12.3通电螺线管的磁场同步练习（含解析）2023－2024学年京改版物理九年级全一册

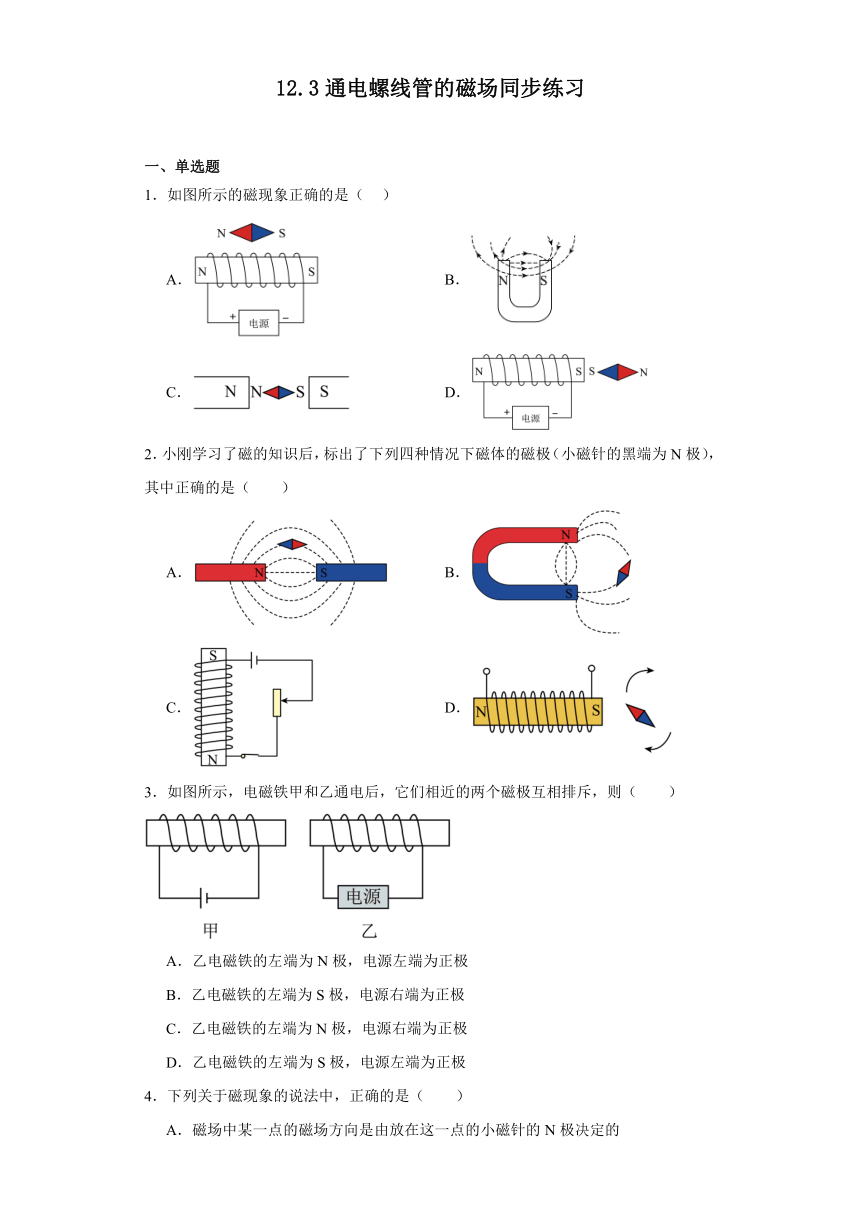

12.3通电螺线管的磁场同步练习 一、单选题 1．如图所示的磁现象正确的是（ ） A． B． C． D． 2．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（　　） A． B． C． D． 3．如图所示，电磁铁甲和乙通电后，它们相近的两个磁极互相排斥，则（　　） A．乙电磁铁的左端为N极，电源左端为正极 B．乙电磁铁的左端为S极，电源右端为正极 C．乙电磁铁的左端为N极，电源右端为正极 D．乙电磁铁的左端为S极，电源左端为正极 4．下列关于磁现象的说法中，正确的是（　　） A．磁场中某一点的磁场方向是由放在这一点的小磁针的N极决定的 B．磁感线是磁体周围空间实际存在的曲线 C．磁感线总是从磁体的N极出发，回到S极的 D．奥斯特实验表明，通电导体周围存在磁场 5．医生给心脏疾病的患者做手术时，往往要用一种称为“人工心脏泵”的体外装置来代替心脏，以推动血液循环。如图是该装置的示意图，线圈ab固定在用软铁制成的活塞柄上（相当于一个电磁铁），通电时线圈与活塞柄组成的系统与固定在左侧的磁体相互作用，从而带动活塞运动。活塞通过阀门与血管相通，阀门1只能向外开启，S2只能向内开启。下列说法正确的是（　　） A．若电流从a端流进线圈，从b端流出线圈，则电磁铁左侧为S极 B．若电流从b端流进线圈，从a端流出线圈，则电磁铁右侧为S极 C．要使血液流入该“血泵”，电流需从a端流进线圈，从b端流出线圈 D．要使血液流出该“血泵”，电流需从a端流进线圈，b从端流出线圈 6．如图所示，甲是铜片，乙是小磁铁。当开关闭合后（ ） A．甲将受到向左的排斥力 B．甲将受到向右的吸引力 C．乙将受到向右的排斥力 D．乙将受到向左的吸引力 7．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是 A．通电螺线管仍保持静止不动 B．通电螺线管能在任意位置静止 C．通电螺线管转动，直至B端指向南，A端指向北 D．通电螺线管转动，直至A端指向南，B端指向北 8．下列有关磁现象的画图正确的是：（　　） A． B． C． D． 二、多选题 9．对相似知识进行归纳是一种很好的学习方法，下列是小明做的一些笔记，其中实验装置与探究内容不相符的是（　　） A．研究磁场的方向 B．探究通电螺线管的磁性强弱与电流大小的关系 C．探究通电导线周围存在磁场 D．探究通电导线在磁场中受力作用 10．某些无法直接感知的事实可以通过相关可感知的现象推测得到，这是物理学研究问题的一种方法。以下根据这种方法所做出的推测符合事实的是（　　） A．根据悬挂的乒乓球被不断地弹起来推测：发声的音叉在振动 B．根据螺线管周围的小磁针发生偏转推测：螺线管周围有磁场 C．根据靠近带电体的轻小物体被吸引推测；轻小物体带有电荷 D．根据英国物理学家汤姆孙发现电子推测：原子是可以再分的 三、填空题 11．通电螺线管的上方放置一个可以自由转动的小磁针，小磁针静止时的方向如图所示，通电螺线管的d端为 极，电源的b端为 极． 12．闭合开关，通电螺线管左侧的小磁针水平静止，如图所示。则小磁针右端为 极。若把滑动变阻器的滑片P向a端移动，通电螺线管的磁性将 （选填“增强”“不变”或“减弱”）。 13．林红同学将小磁针置于螺线管的左侧附近。闭合开关S，小磁针转动，小磁针的 （选填“N”或“S”）极靠近螺线管的左端。 14．科技的进步离不开理论的重大突破和科学的重大发现。在物理发展史上，我国宋代科学家 首先对地磁偏角现象进行了描述，这个发现比西方早了400多年；1820年丹麦物理学家 首先发现电流周围存在磁场，使人们第一次认识到电和磁的联系。 15．要增大电铃中电磁铁的磁性，可采取的方法有： 、 ． 16．在如图所示的实验装置中，当用酒精灯把玻璃球加热到红炽状态时， ... ...
