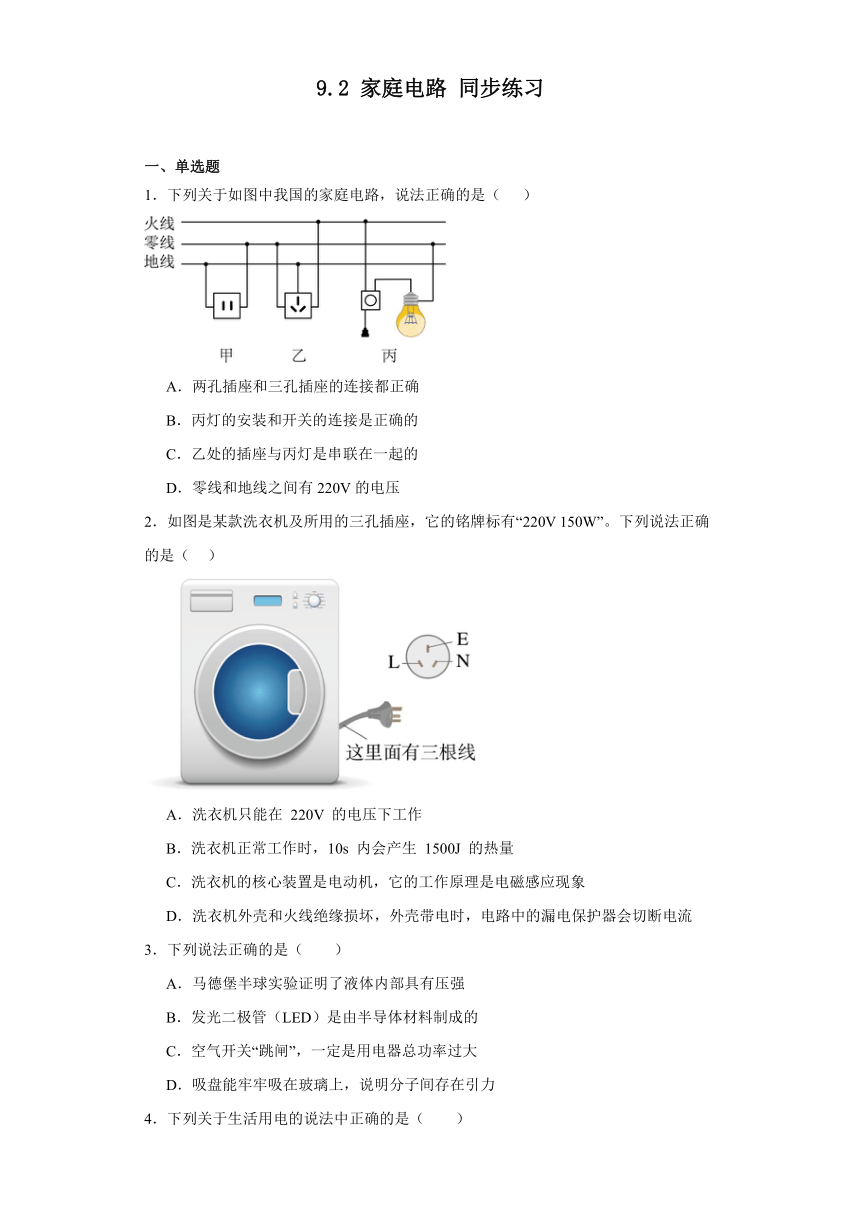

9.2 家庭电路 同步练习 一、单选题 1．下列关于如图中我国的家庭电路，说法正确的是（ ） A．两孔插座和三孔插座的连接都正确 B．丙灯的安装和开关的连接是正确的 C．乙处的插座与丙灯是串联在一起的 D．零线和地线之间有220V的电压 2．如图是某款洗衣机及所用的三孔插座，它的铭牌标有“220V 150W”。下列说法正确的是（ ） A．洗衣机只能在 220V 的电压下工作 B．洗衣机正常工作时，10s 内会产生 1500J 的热量 C．洗衣机的核心装置是电动机，它的工作原理是电磁感应现象 D．洗衣机外壳和火线绝缘损坏，外壳带电时，电路中的漏电保护器会切断电流 3．下列说法正确的是（ ） A．马德堡半球实验证明了液体内部具有压强 B．发光二极管（LED）是由半导体材料制成的 C．空气开关“跳闸”，一定是用电器总功率过大 D．吸盘能牢牢吸在玻璃上，说明分子间存在引力 4．下列关于生活用电的说法中正确的是（ ） A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体 B．电灯的开关接在零线和灯泡之间，也可以安全使用 C．三孔插座连入电路时一般按照左孔接火线，右孔接零线的方法连接 D．电热水器处于待机状态不消耗电能 5．家庭电路中各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作。以下说法正确的是（ ） A．插座的火线和零线原来就相接触形成了短路 B．充电器的插头与插座没有形成良好接触，仍然是断路状态 C．插头插入这个插座时，导致火线和零线相接触形成了短路 D．同时工作的用电器过多，导致干路中总电流过大 6．下列有关家庭用电知识的说法正确的是（ ） A．家庭电路中的所有电器都是串联在火线上的 B．控制用电器的开关都是安装在靠近零线的位置才安全 C．使用试电笔接触火线时，氖管会发光，是由于人体两端存在电压，但没有电流通过人体 D．保险丝安装在火线上即可起到保护电路安全的作用 7．下列有关材料的说法中正确的是（ ） A．电暖器的发热电阻用超导材料制作可以提高效率 B．LED灯中的发光二极管是用半导体材料做成的 C．滑动变阻器的电阻丝外面涂有一层漆，这种漆是导体 D．保险丝的材料具有电阻小、熔点高的特点 8．下面是小华同学对身边的一些电路进行观察分析后作出的判断，其中不正确的是（ ） A．厨房中的抽油烟机里装有照明灯和电动机，它们既能同时工作又能单独工作，它们是并联的 B．马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的 C．楼道中的电灯是由声控开关和光控开关共同控制的，只有在天暗并且有声音时才能亮，所以声控开关、光控开关及灯是串联的 D．一般家庭中都要安装照明灯和其它用电器，使用时互不影响，它们是并联的 9．如图所示的家庭电路，三孔插座连接正确，①和②为电灯和开关所在位置，闭合开关电灯正常工作。下列说法正确的是（ ） A．②处应接开关 B．电能表应接在空气开关后 C．若开关短路，空气开关会切断电路 D．用试电笔接触a孔中的金属片，氖管会发光 10．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( ) A．电热水壶所在电路的b、c间断路 B．插座的接地线断路 C．电路的c、d间导线断路 D．电路的a、b间导线断路 二、填空题 11．如图分别是小明家上月初和月末的电能表的表盘，若当地电价为0.6元/kW·h，小明家上月应交电费为 元。若只让电饭锅单独工作2min，指示灯闪烁32次，此时电饭锅的功率为 W。 12．家庭电路的火线与零线之间的电压为 V，对人体的安全电压是 V。考虑到用电安全，家庭电路中一般会在 （选填“ ... ...
