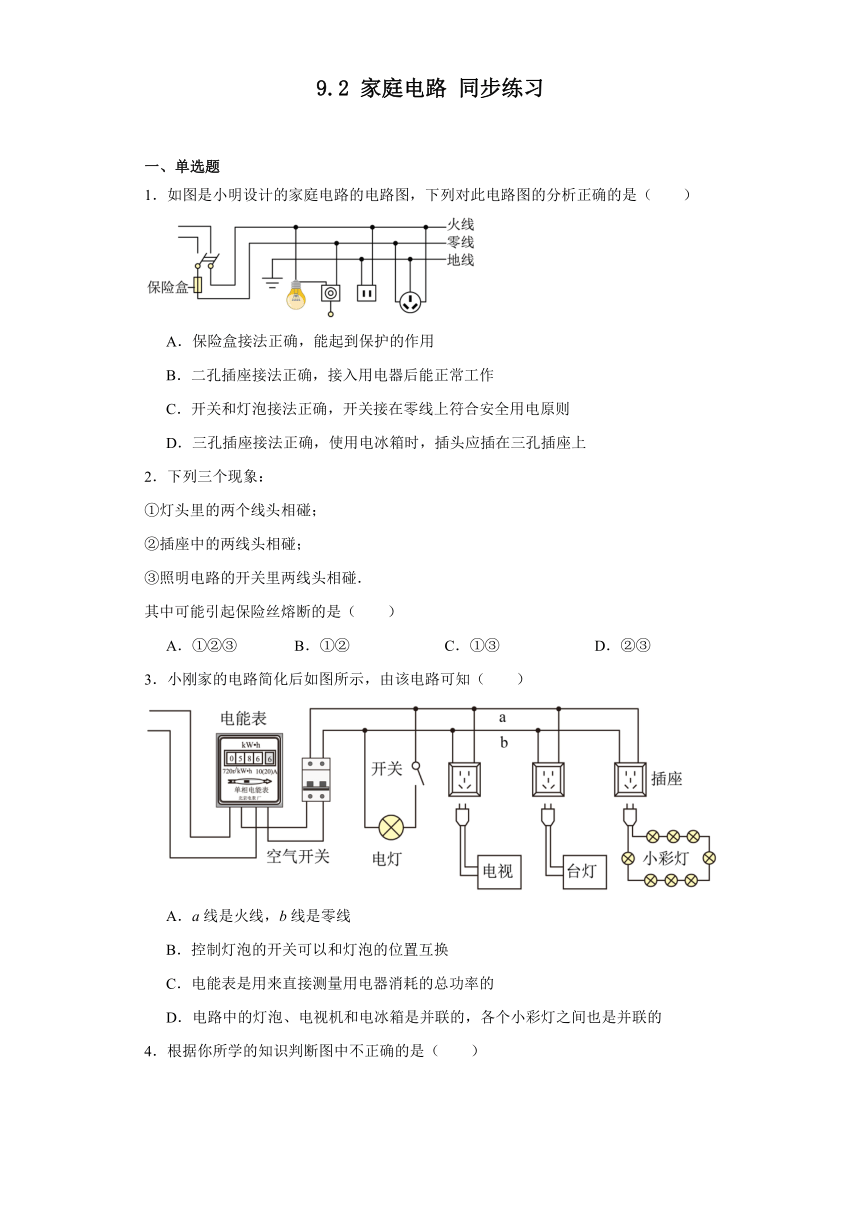

9.2 家庭电路 同步练习 一、单选题 1．如图是小明设计的家庭电路的电路图，下列对此电路图的分析正确的是（ ） A．保险盒接法正确，能起到保护的作用 B．二孔插座接法正确，接入用电器后能正常工作 C．开关和灯泡接法正确，开关接在零线上符合安全用电原则 D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上 2．下列三个现象： ①灯头里的两个线头相碰； ②插座中的两线头相碰； ③照明电路的开关里两线头相碰． 其中可能引起保险丝熔断的是（ ） A．①②③ B．①② C．①③ D．②③ 3．小刚家的电路简化后如图所示，由该电路可知（ ） A．a线是火线，b线是零线 B．控制灯泡的开关可以和灯泡的位置互换 C．电能表是用来直接测量用电器消耗的总功率的 D．电路中的灯泡、电视机和电冰箱是并联的，各个小彩灯之间也是并联的 4．根据你所学的知识判断图中不正确的是（ ） A．图中的三脚插座对应用电器的三线插头，插头上最上面的那条导线与用电器的外壳相连 B．图中带开关的灯泡接法是错误的 C．只要拿着试电笔接触火线，其内部的氖管就会发光 D．图中的灯泡、两脚插座是并联关系 5．下列关于实验仪器的使用方法，正确的是： A．连接电路时，开关要闭合 B．验电器是鉴别电源正负极的仪器 C．使用电流表时，不能将它直接接在电源两极 D．家庭电路中电灯、电视机、洗衣机是串联的 6．下列器具的应用不正确的是（ ） A．用试电笔辨别火线和零线 B．用电能表测用电器消耗的电能 C．用体温计测沸水温度 D．用显微镜观察洋葱表皮细胞 7．下列做法中不符合安全用电原则的是（ ） A．不接触低压带电体，不靠近高压带电体 B．更换灯泡、搬动电器前先断开电源开关 C．用湿毛巾擦洗家里墙壁上的开关按钮，保持其清洁 D．长期使用的家用电器达到使用寿命后及时更换 8．下列说法正确的是 A．我国家庭电路的电压是110V B．测电笔可以用来辨别火线和零线 C．只有36V的电压对人体才是安全的 D．家庭电路中的用电器都是串联的 二、多选题 9．关于电现象，下列说法正确的是（ ） A．电流做功越快，电功率越大 B．家用电器的金属外壳要接地 C．同种电荷相互吸引，异种电荷相互排斥 D．输电线进户后，先后接总开关、电能表、保险装置 10．下列说法正确的是( ) A．使用测电笔时手不能接触测电笔上的任何金属体 B．家庭电路中,电能表是用来测量电功率的仪表 C．控制用电器的开关要连接在火线与用电器之间 D．总开关的作用是便于在检修电路和更换元件的时候切断电路 三、填空题 11．我国家庭电路电压为 V，灯座与插座间的连接方式是 ． 12．现代家庭用电安全十分关键。如图所示，用电器接在电压为220V的电源上，电路中还有额定电流为10A的保险丝及漏电保护器（在图中虚线框内，未画出）。一个潮湿的人（电阻约为1000Ω）赤脚站在地上，手不小心接触了火线，此时保险丝 熔断（选填“会”或“不会”）；漏电保护器检测到通过A、B两处的电流IA IB（选填“>”“<”或“=”），从而切断电路，保护人身安全。 13．李雷家里有1000W的电饭煲、500W的电熨斗、1000W的电吹风各一个，使用时它们之间是 联的。若各自正常工作相同时间，则 产生的热量最多。 14．如图所示为一款电蒸锅，连接电蒸锅的插头中间的插脚比较长，它与电蒸锅的 相连。当将该电蒸锅接入电路时，它和房间里的照明灯泡的连接方式是 。若电蒸锅的档位由高温档调为低温档，则灯泡的亮度将 （选填“变亮”、“变暗”或“不变”）。 15．小明家新房装修时安装了一台“220V，6600W”的即热式热水器。 （1）装修师傅要求选用较粗的铜芯导线为该热水器进行专线供电，这是因为在其他条件相同时，导线的横截面积越大，电阻越 ，允许通过的最大电流越大。同时，为确保用电安全，热 ... ...
