3.6《探究凸透镜成像规律》同步练习2023－2024学年沪粤版物理八年级上册(含解析)

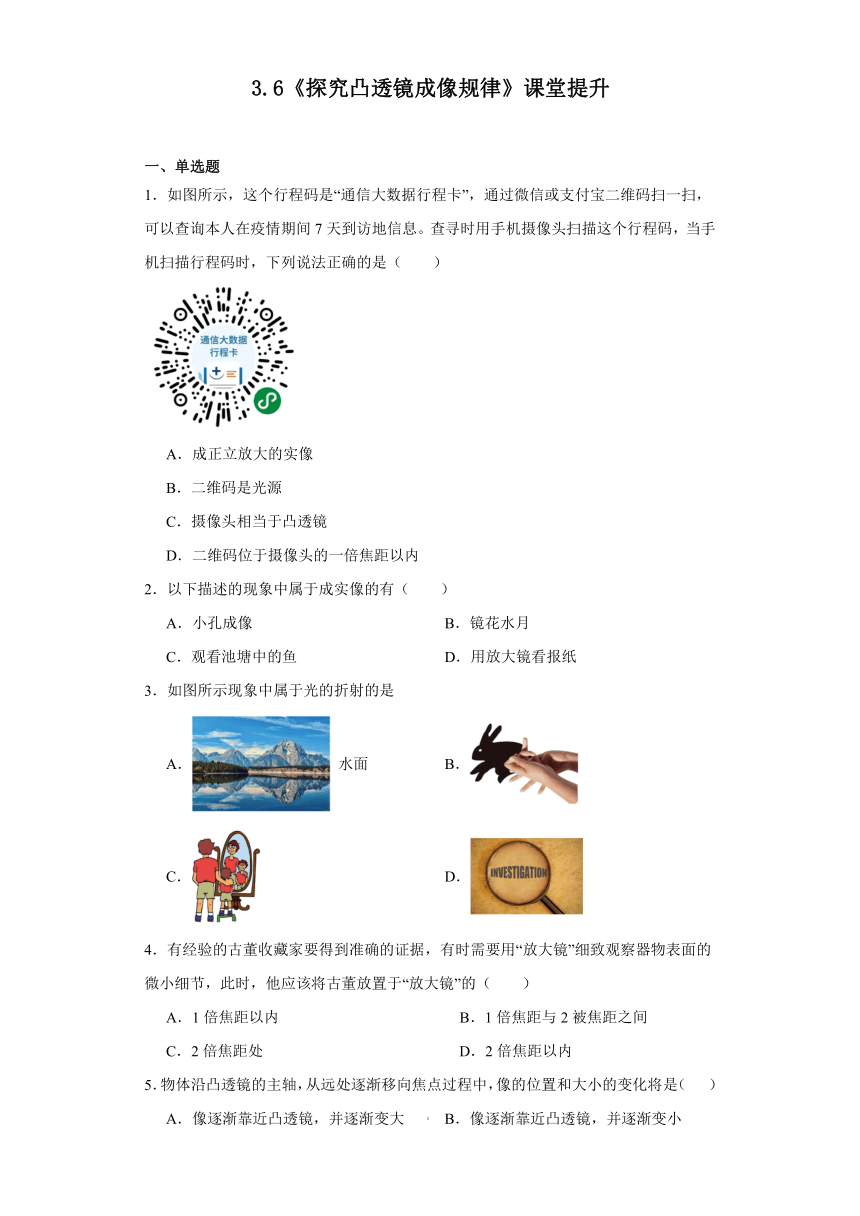

3.6《探究凸透镜成像规律》课堂提升 一、单选题 1．如图所示，这个行程码是“通信大数据行程卡”，通过微信或支付宝二维码扫一扫，可以查询本人在疫情期间7天到访地信息。查寻时用手机摄像头扫描这个行程码，当手机扫描行程码时，下列说法正确的是（　　） A．成正立放大的实像 B．二维码是光源 C．摄像头相当于凸透镜 D．二维码位于摄像头的一倍焦距以内 2．以下描述的现象中属于成实像的有（　　） A．小孔成像 B．镜花水月 C．观看池塘中的鱼 D．用放大镜看报纸 3．如图所示现象中属于光的折射的是 A． 水面 B． C． D． 4．有经验的古董收藏家要得到准确的证据，有时需要用“放大镜”细致观察器物表面的微小细节，此时，他应该将古董放置于“放大镜”的（　　） A．1倍焦距以内 B．1倍焦距与2被焦距之间 C．2倍焦距处 D．2倍焦距以内 5．物体沿凸透镜的主轴，从远处逐渐移向焦点过程中，像的位置和大小的变化将是（ ） A．像逐渐靠近凸透镜，并逐渐变大 B．像逐渐靠近凸透镜，并逐渐变小 C．像逐渐远离凸透镜，并逐渐变小 D．像逐渐远离凸透镜，并逐渐变大 6．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透镜的距离之间关系的图象，如图所示，下列判断正确的是 A．该凸透镜的焦距是20cm B．当u＝15cm时，在光屏上能得到一个缩小的像 C．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小 D．当u＝25cm时成放大的像，投影仪就是根据这一原理制成的 7．物体到凸透镜光心的距离为25厘米，在光屏成一个清晰缩小的像，则该透镜可能的焦距为（　　） A．10厘米 B．15厘米 C．20 厘米 D．25厘米 8．下列说法中正确的是（　　） A．放大镜的镜片是凹透镜 B．凹透镜只对平行光有发散作用 C．凸透镜成的像都是实像 D．一束太阳光可以通过三棱镜分解为不同的色光 二、多选题 9．如图所示，此时光屏上恰好承接到烛焰清晰的像，下列说法正确的是（　　） A．该凸透镜焦距一定小于10cm B．光屏上像的特点与投影仪成像特点相同 C．仅将凸透镜移至60cm刻度线处，光屏上可再次成清晰的像 D．仅将蜡烛移至20cm刻度线处，光屏上成像模糊类似近视眼 10．对学习过的知识进行归纳总结，从而加深对知识的理解，是一种重要的学习方法，以下是小明学习了关于“平面镜成像”和“凸透镜成像”的知识后，总结出的关于实像和虚像的一些特点，其中正确的是（　　） A．虚像不可以用光屏承接 B．实像可以是放大的，也可以是缩小的 C．实像一定能用光屏承接 D．虚像可以是正立的，也可以是倒立的 三、填空题 11．放大镜和幻灯机成的都是放大的像,但前者成的是 的 像,后者成的是 的 像. 12．在使用如图所示的实验器材探究凸透镜成像规律时，小梦将蜡烛放在二倍焦距以外，能在光屏上成一个倒立缩小的像，固定凸透镜的位置不动，如果将蜡烛与光屏的的位置对调，此时在光屏上 （填“成缩小的像”、“成放大的像”或“不成像”）． 13．如图所示是烛焰、透镜及光屏的相对位置，这时在光屏上恰能得到一个清晰的像，则像是一个倒立、的实像，生活中光学器材的成像原理与其相同的是． 14．如图所示为教学投影仪，平面镜的作用是 。把投影透明片放在教学用的投影仪上，如果要使屏幕上得到更大的清晰的像，应使投影仪 （填“远离”或“靠近”）屏幕，并把凸透镜向 （选填“上”或“下”）移动。 15．在研究凸透镜成像的实验中，保持凸透镜的位置不变，先后把烛焰放在a、b、c、d各点，如图所示，分别调整光屏的位置，则 （1）把烛焰放在 点，屏上出现的像最大． （2）把烛焰放在 点，屏上出现的像最小，屏距凸透镜最近． （3） 点，屏上出现的像与物体等大， （4）把烛焰放在 点，屏上不会出现像． 16．物体经摄像机镜 ... ...
