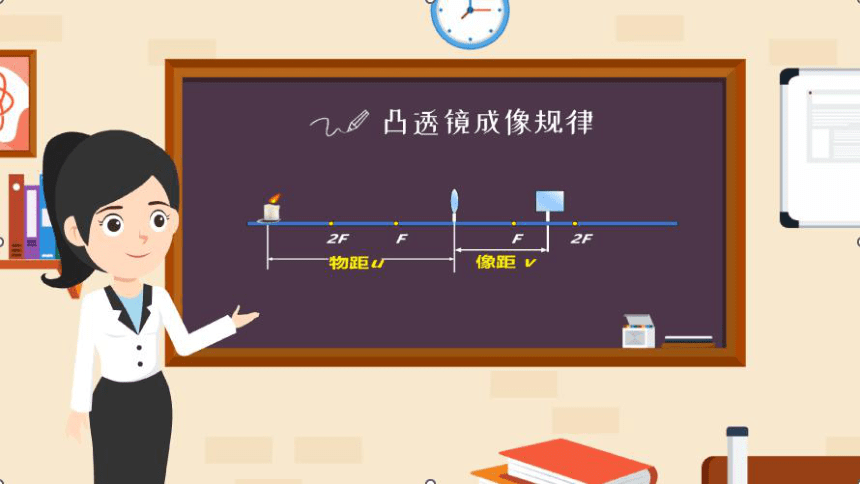

课件网) 我们如何设计实验呢？ 光屏 光具座 点燃的蜡烛 凸透镜 用电子蜡烛做物体，研究烛焰所成的像。一块白色的硬纸板做光屏，承接烛焰在凸透镜中成的像。 有哪些注意事项呢？ 光屏 光具座 点燃的蜡烛 凸透镜 用电子蜡烛做物体，研究烛焰所成的像。一块白色的硬纸板做光屏，承接烛焰在凸透镜中成的像。 烛焰中心、凸透镜中心、光屏中心应调整在同一高度，目的是使烛焰的像成在光屏的中央。 注意事项 实验需要测量哪些物理量？ 凸透镜成像规律实验 实验需要测量的物理量 物距u 像距 v F F 2F 2F 凸透镜的焦距（f）利用太阳光粗测焦距或者选用已知焦距的凸透镜。 1 物体到凸透镜的距离（物距u） 2 像到凸透镜的距离（像距v） 3 实像与虚像 不是实际光线会聚而成，光屏承接不到的像。 虚像 实像 由实际光线会聚而成的,能承接在光屏上。 在凸透镜成像规律中，像的大小、虚实、正倒有什么变化规律呢？ 凸透镜成像规律实验表格 物距与焦距的关系 物距 u/cm 像的性质 像距 v/cm 正倒 大小 实虚 u>2f u=2f 2f>u>f u=f u
2f f2f 倒立放大实像 F F f u v 第三个成像规律 幻灯机 u=f 不成像 F F f u 第四个成像规律 uu 倒立放大虚像 F F f u v 第五个成像规律 凸透镜成像的规律 物距与焦距 的关系 像的性质 像的性质 应用 倒立或正立 放大或缩小 实像或虚像 像距（ v） u>2f 倒立 缩小 实像 f＜v＜2f 照相机 u=2f 倒立 等大 实像 v＝2f 测凸透镜 焦距 2f>u>f 倒立 放大 实像 v＞2f 投影仪 u=f 不成像、得到一束平行光 u
