2024年暑假沪粤版物理九年级上册预习---13.6《探究串、并联电路中的电压》（有答案）

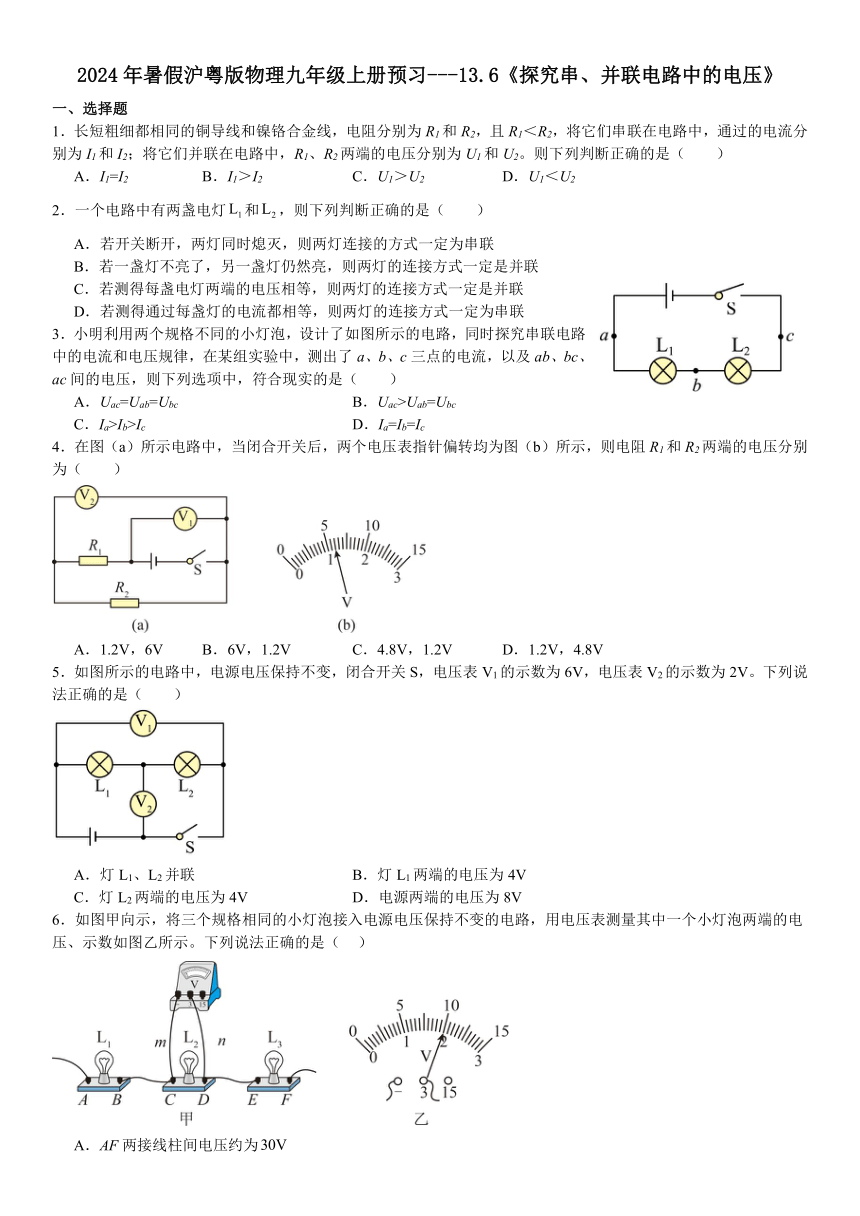

2024年暑假沪粤版物理九年级上册预习--13.6《探究串、并联电路中的电压》 一、选择题 1．长短粗细都相同的铜导线和镍铬合金线，电阻分别为R1和R2，且R1＜R2，将它们串联在电路中，通过的电流分别为I1和I2；将它们并联在电路中，R1、R2两端的电压分别为U1和U2。则下列判断正确的是（　　） A．I1=I2 B．I1＞I2 C．U1＞U2 D．U1＜U2 2．一个电路中有两盏电灯和，则下列判断正确的是（　　） A．若开关断开，两灯同时熄灭，则两灯连接的方式一定为串联 B．若一盏灯不亮了，另一盏灯仍然亮，则两灯的连接方式一定是并联 C．若测得每盏电灯两端的电压相等，则两灯的连接方式一定是并联 D．若测得通过每盏灯的电流都相等，则两灯的连接方式一定为串联 3．小明利用两个规格不同的小灯泡，设计了如图所示的电路，同时探究串联电路中的电流和电压规律，在某组实验中，测出了a、b、c三点的电流，以及ab、bc、ac间的电压，则下列选项中，符合现实的是（　　） A．Uac=Uab=Ubc B．Uac>Uab=Ubc C．Ia>Ib>Ic D．Ia=Ib=Ic 4．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　） A．1.2V，6V B．6V，1.2V C．4.8V，1.2V D．1.2V，4.8V 5．如图所示的电路中，电源电压保持不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法正确的是（　　） A．灯L1、L2并联 B．灯L1两端的电压为4V C．灯L2两端的电压为4V D．电源两端的电压为8V 6．如图甲向示，将三个规格相同的小灯泡接入电源电压保持不变的电路，用电压表测量其中一个小灯泡两端的电压、示数如图乙所示。下列说法正确的是（ ） A．AF两接线柱间电压约为 B．若测量的电压，只需将导线n与D点拆下，再接上A点 C．若CD间的电压表换上正常的电流表，通电后电流表示数为零 D．若小灯泡从灯座上旋下来，通电后电压表示数约为 二、填空题 7．有一串节日的小彩灯上串联着20只小灯泡，将这串彩灯的电源插头接在220V家庭电路中的插座上，插头处的电流为200mA，则通过小灯泡的电流是 A，每只小灯泡两端的电压为 V。 8．如图所示的电路中，当电路闭合后，V1和V2的示数分别如图所示，则V1表示数为 V，V2表示数为 V，小灯泡L1两端的电压U1＝ 。 9．如图所示，电源电压不变，当开关S由闭合到断开时，电压表的示数 ，电流表的示数 。 10．如图甲所示的电路中，电源两端的电压恒为3V。闭合开关，此时电压表的示数如图乙所示，图中电压表的示数为 V，灯泡L1两端的电压为 V；当L1突然烧断，此时电压表 示数（选填“有”或“无”）。 11．将A、B两个金属片插入柠檬中制成水果电池，如图是用电压表测量水果电池两端电压的情景。金属片A是水果电池的 极：若想获得3.6V的电压。 需要 个这样的水果电池 联起来。 12．如图所示的电路中，电阻R0=12Ω，闭合开关S1，将单刀双掷开关S2掷于a端，电压表示数为2.5V；将S2切换到b端，电压表示数为1.5V，此时电路电流为 A，电阻R0∶Rx为 。 13．如图所示的是两个定值电阻R1和R2的电流随电压变化的I-U图像，若将这两个定值电阻并联接在电压为3V的电路中，通过R1的电流为I1；若将这两个定值电阻串联接在电压为3V的电路中，通过R1的电流为I2，则I1 ∶I = 。 14．如图所示，电源电压保持不变，只闭合开关S1时，电流表的示数为0.2A；若再闭合开关S2，发现电流表的示数为0.5A，此时通过R1的电流为I1，R1两端的电压为U1，通过R2的电流为I2，R2两端的电压为U2。则I1：I2= ，U1：U2= 。 三、实验题 15．如图甲是“探究并联电路的电流规律”实验装置。 实验次数 两端 电压 两端 电压 、两端 总电压U/V 1 1.3 1.5 2.8 2 1.2 1.2 2.8 3 1.1 1.1 2.8 （1）连接电路时应 开关； （2）如图甲，电流表测量的是灯泡 ... ...
