2025人教版高中物理选择性必修第二册强化练习题（有解析）--专题强化练5 电磁感应中的电路问题

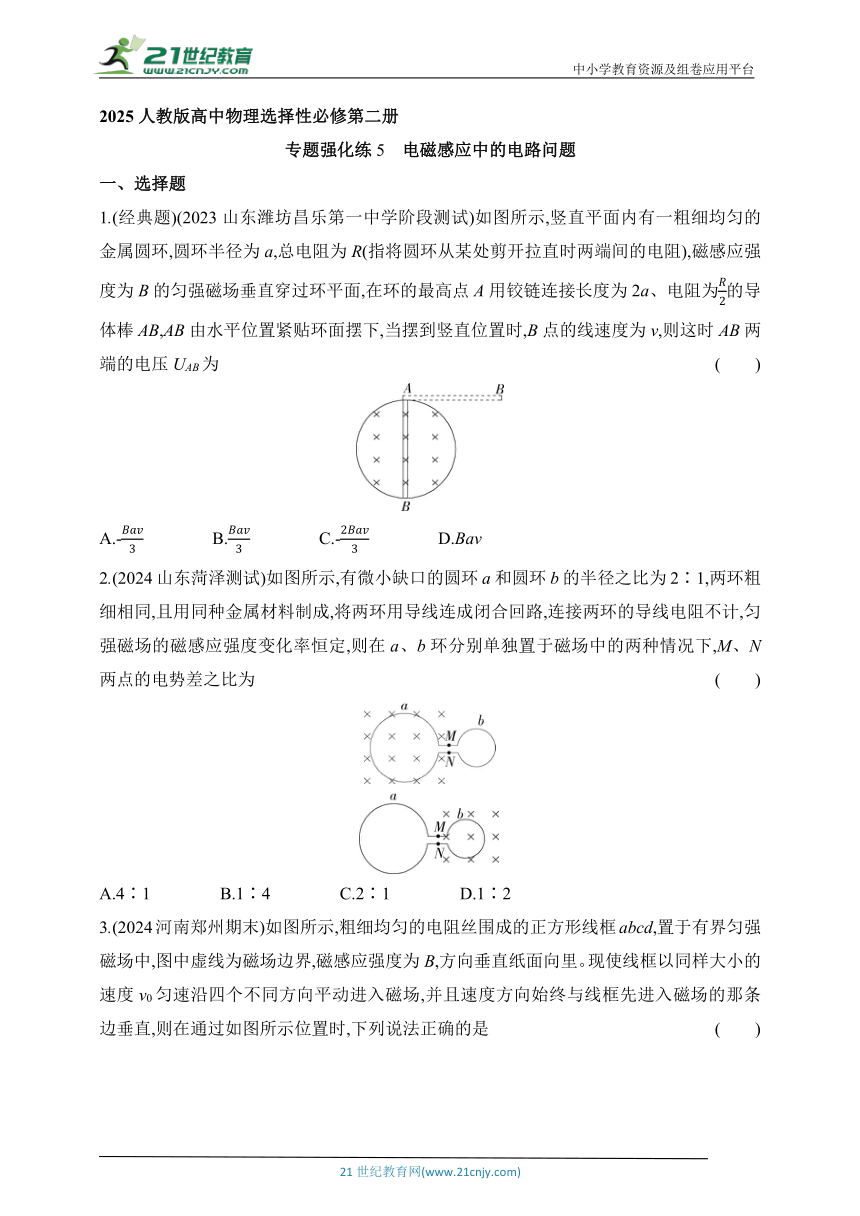

中小学教育资源及组卷应用平台 2025人教版高中物理选择性必修第二册 专题强化练5　电磁感应中的电路问题 一、选择题 1.(经典题)(2023山东潍坊昌乐第一中学阶段测试)如图所示,竖直平面内有一粗细均匀的金属圆环,圆环半径为a,总电阻为R(指将圆环从某处剪开拉直时两端间的电阻),磁感应强度为B的匀强磁场垂直穿过环平面,在环的最高点A用铰链连接长度为2a、电阻为的导体棒AB,AB由水平位置紧贴环面摆下,当摆到竖直位置时,B点的线速度为v,则这时AB两端的电压UAB为 (　　) A.-　　　　B.　　　　C.-　　　　D.Bav 2.(2024山东菏泽测试)如图所示,有微小缺口的圆环a和圆环b的半径之比为2∶1,两环粗细相同,且用同种金属材料制成,将两环用导线连成闭合回路,连接两环的导线电阻不计,匀强磁场的磁感应强度变化率恒定,则在a、b环分别单独置于磁场中的两种情况下,M、N两点的电势差之比为 (　　) A.4∶1　　　　B.1∶4　　　　C.2∶1　　　　D.1∶2 3.(2024河南郑州期末)如图所示,粗细均匀的电阻丝围成的正方形线框abcd,置于有界匀强磁场中,图中虚线为磁场边界,磁感应强度为B,方向垂直纸面向里。现使线框以同样大小的速度v0匀速沿四个不同方向平动进入磁场,并且速度方向始终与线框先进入磁场的那条边垂直,则在通过如图所示位置时,下列说法正确的是 (　　) A.图①中a、b两点间的电势差最大 B.图②中a、b两点间的电势差最大 C.图③中回路电流最大 D.图④中回路电流最小 4.(2024浙江绍兴期末)如图所示,半径为L的导电圆环(电阻不计)绕垂直于圆环平面、通过圆心O的金属轴以角速度ω逆时针匀速转动。圆环上接有电阻均为r的三根金属辐条OA、OB、OC,辐条互成120°角。在圆环圆心角∠MON=120°的范围内(两条虚线之间)分布着垂直圆环平面向外、磁感应强度大小为B的匀强磁场,圆环的边缘通过电刷P和导线与一个阻值也为r的定值电阻R0相连,定值电阻R0的另一端通过导线接在圆环的中心轴上,在圆环匀速转动过程中,下列说法中正确的是 (　　) A.金属辐条OA、OB、OC进、出磁场前后,辐条中电流的大小不变,方向改变 B.定值电阻R0两端的电压为BL2ω C.通过定值电阻R0的电流为 D.圆环转动一周,定值电阻R0产生的热量为 二、非选择题 5.(2024江苏无锡测试)水平放置的两根平行金属导轨ad和bc,相距L=0.5 m,两根导轨左侧端点a、b和右侧端点c、d间分别接电阻R1和R2,组成矩形线框,如图所示,放在竖直向下的匀强磁场中,磁感应强度为B=2 T,两导轨间有一根电阻为1 Ω、长度为L、垂直于导轨的金属棒PQ,PQ在外力作用下以6 m/s的速度向右匀速运动,电阻R1=3 Ω,R2=6 Ω,导轨ad和bc的电阻不计,金属棒PQ与导轨接触良好。求: (1)流过金属棒PQ的电流大小; (2)金属棒PQ两端的电势差UPQ; (3)3 s内流过电阻R1的电荷量。 6.(2024四川眉山期中)图甲所示电路中,匝数n=20的圆形线圈垂直于匀强磁场放置,磁场的磁感应强度大小B随时间t的变化规律如图乙所示,已知线圈的总电阻r=1 Ω、面积S=0.5 m2,电路中的电阻R1=2 Ω、R2=7 Ω,电容器的电容C=100 μF,求: (1)感应电动势E; (2)线圈两端的电压U; (3)电容器极板上所带的电荷量q。 　 7.(经典题)(2023江苏扬州中学阶段测试)电阻不计的平行金属导轨相距L,与总电阻为2R的滑动变阻器、板间距为d的平行板电容器和开关S连成如图所示的电路。磁感应强度为B的匀强磁场垂直导轨所在的平面。电阻为R的金属棒ab与导轨垂直,接触良好,并紧贴导轨匀速移动。合上开关S,当滑动变阻器触头P在中点时,质量为m、电荷量为+q的带电微粒从平行板电容器中间位置水平射入,微粒在两板间做匀速直线运动;当P移至C时,相同的带电微粒以相同的速度从同一位置射入两板间,微粒穿过两板的过程中动能增加ΔEk。重力加速度为g。求: (1)ab运动的方向及其速度大小; (2)当P移至C时,微粒穿过两板 ... ...
