2024-2025学年物理苏科版九年级上册 第十三章 电路初探 单元测试 （含解析）

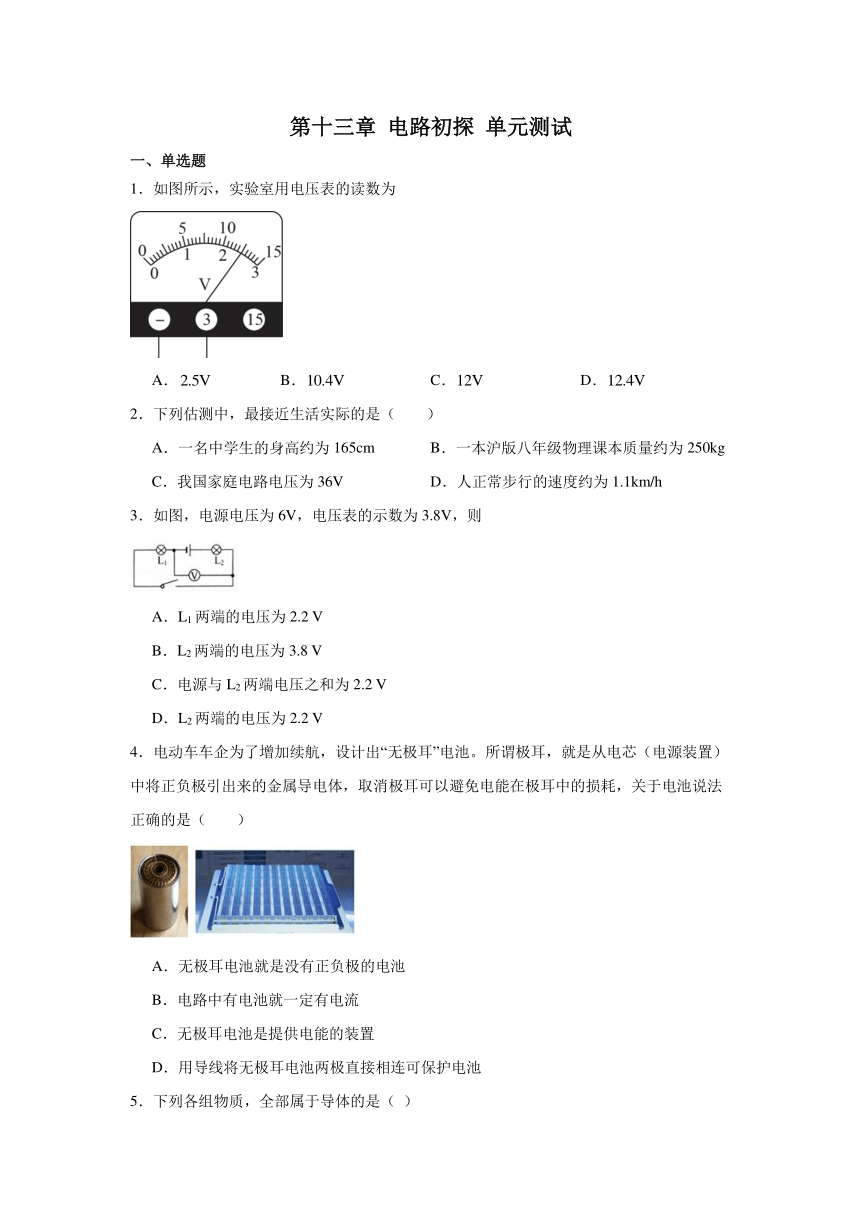

第十三章 电路初探 单元测试 一、单选题 1．如图所示，实验室用电压表的读数为 A． B． C． D． 2．下列估测中，最接近生活实际的是（　　） A．一名中学生的身高约为165cm B．一本沪版八年级物理课本质量约为250kg C．我国家庭电路电压为36V D．人正常步行的速度约为1.1km/h 3．如图，电源电压为6V，电压表的示数为3.8V，则 A．L1两端的电压为2.2 V B．L2两端的电压为3.8 V C．电源与L2两端电压之和为2.2 V D．L2两端的电压为2.2 V 4．电动车车企为了增加续航，设计出“无极耳”电池。所谓极耳，就是从电芯（电源装置）中将正负极引出来的金属导电体，取消极耳可以避免电能在极耳中的损耗，关于电池说法正确的是（　　） A．无极耳电池就是没有正负极的电池 B．电路中有电池就一定有电流 C．无极耳电池是提供电能的装置 D．用导线将无极耳电池两极直接相连可保护电池 5．下列各组物质，全部属于导体的是（ ） A．玻璃球、酱油、沥青 B．橡胶棒、玻璃球、硬币 C．硬币、盐水、铅笔芯 D．玻璃棒、食用油、铅笔芯 6．如图所示是晓晓同学在探究串联电路的电压特点时的电路图，闭合开关，两个小灯泡均不亮，电压表示数为；她断开开关排除故障（只有1处）后，重新连接好电路，两个小灯泡均发光，电压表示数为。下列说法中正确的是（　　） A．电路故障可能是小灯泡短路 B．电路故障可能是小灯泡断路 C．两个小灯泡均发光时，小灯泡两端的电压为 D．两个小灯泡均发光时，小灯泡两端的电压为 7．小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　） A． B． C． D． 8．如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（　　） A．L2 短路 B．L1断路 C．L2断路 D．S断路 9．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是 A．两灯泡一定是串联连接 B．两灯泡一定是并联连接 C．以上两种情况都有可能 D．以上都不对 10．如图所示实物电路中，下列分析都正确的是（ ） ①只闭合开关S1时，三个小灯泡串联，Al测L1的电流 ②只闭合开关S1、S3时，L1和L2被短接，A1和A2的电流大小相等 ③只闭合开关S1、S2时，L3被短接，A3测L1和L2的电流之和 ④三个开关都闭合时，A2的示数是0.5A，A3的示数是0.4A，则通过L3和L1的电流之差是0.1A A．①②③ B．①②④ C．①③④ D．①②③④ 二、多选题 11．如图所示，关于开关的控制作用，下列说法正确的是（　　） A．当S1、S2都闭合时，灯L1、L2、L3发光 B．只闭合S2，灯L1、L2、L3发光 C．只让灯L3发光，应该只闭合S1 D．当S1、S2都断开时，灯L1发光、L3不发光 12．在如图所示的电路中，电源电压保持不变，闭合开关，移动滑动变阻器的滑片至某一位置时，电流表A1、A2、A3的示数分别为1.6A、1.2A、1.1A．则下列有关说法错误的是（　　） A．通过R1的电流为0.6A B．通过R2的电流为0.7A C．若A1、A3示数同时变小，则故障原因可能是R3断路 D．若A2示数突然变小，A3的示数不变，则电路故障可能是R2断路。 13．如图所示电路电源电压为，闭合开关后电压表示数为，则（ ） A．灯两端电压为 B．灯两端电压为 C．灯两端电压为 D．灯两端电压为 14．如图所示，闭合开关S，电压表的、、的示数分别为、、，电流表、、的示数分别为、、，则下列关系中正确的是（　　） A． B． C． D． 15．如图的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表 ... ...
