第五节 实验：练习使用多用电表 课时跟踪检测（含详解）

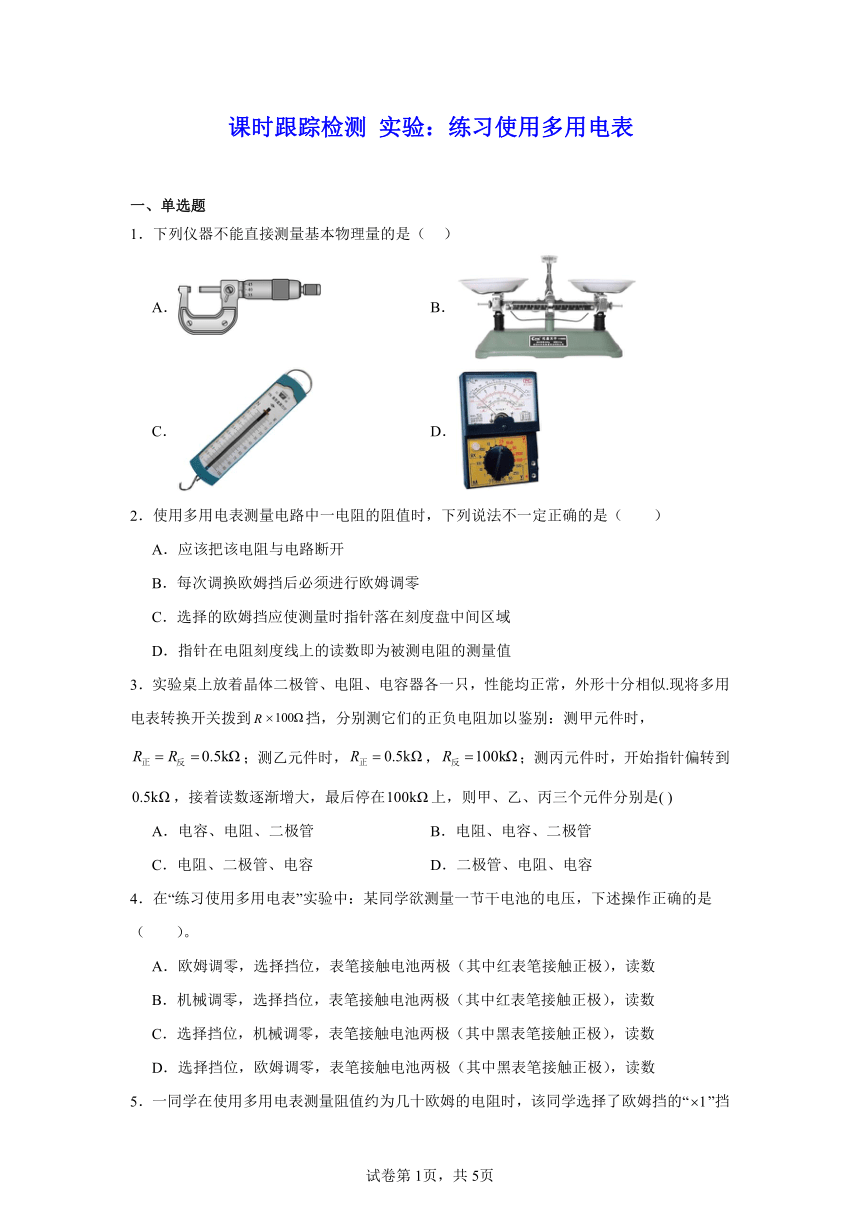

课时跟踪检测 实验：练习使用多用电表 一、单选题 1．下列仪器不能直接测量基本物理量的是（ ） A． B． C． D． 2．使用多用电表测量电路中一电阻的阻值时，下列说法不一定正确的是（　　） A．应该把该电阻与电路断开 B．每次调换欧姆挡后必须进行欧姆调零 C．选择的欧姆挡应使测量时指针落在刻度盘中间区域 D．指针在电阻刻度线上的读数即为被测电阻的测量值 3．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似.现将多用电表转换开关拨到×挡，分别测它们的正负电阻加以鉴别：测甲元件时，；测乙元件时，，；测丙元件时，开始指针偏转到，接着读数逐渐增大，最后停在上，则甲、乙、丙三个元件分别是( ) A．电容、电阻、二极管 B．电阻、电容、二极管 C．电阻、二极管、电容 D．二极管、电阻、电容 4．在“练习使用多用电表”实验中：某同学欲测量一节干电池的电压，下述操作正确的是（　　）。 A．欧姆调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数 B．机械调零，选择挡位，表笔接触电池两极（其中红表笔接触正极），读数 C．选择挡位，机械调零，表笔接触电池两极（其中黑表笔接触正极），读数 D．选择挡位，欧姆调零，表笔接触电池两极（其中黑表笔接触正极），读数 5．一同学在使用多用电表测量阻值约为几十欧姆的电阻时，该同学选择了欧姆挡的“”挡位，将两表笔接在电阻的两端。则下列说法正确的是（　　） A．在测量光敏电阻的阻值时，光照越强，多用电表指针偏角越小 B．在测量负温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越大 C．在测量压敏电阻的阻值时，压力越大，多用电表指针偏角越大 D．在测量正温度系数热敏电阻的阻值时，温度越低，多用电表指针偏角越小 6．如图所示为一个多量程多用电表的简化电路图。单刀多掷开关S可以与不同接点连接。下列说法正确的是（　　） A．当S接1或2时为直流电压挡，接1时量程较大 B．当S接1或2时为直流电流挡，接2时量程较小 C．当S接3或4时为直流电流挡，接3时量程较大 D．当S接5或6时为直流电压挡，接6时量程较小 7．如图所示，黑盒子有三个接线柱，用多用电表欧姆挡探究其内部电路．当黑、红表笔分别接触1、2时电表指针发生瞬间偏转后又偏转消失；当黑、红表笔分别接触2、3时电表指针发生稳定的偏转角度；当红、黑表笔分别接触2、3时电表指针不发生偏转；则黑盒内电路可能是下列选项中的（ ） A． B． C． D． 8．白炽灯正常工作时温度可达到2000℃以上电阻可达常温下的十倍以上。某同学在使用多用电表欧姆挡测量一白炽灯的电阻时，多用电表的选择开关旋至如图甲所示位置，其他操作正确，表盘指针如图乙所示，该白炽灯的铭牌可能是（　　） A．“220V，15W” B．“220V，60W” C．“220V，100W” D．“220V，200W” 9．用多用电表测量阻值约为2000 Ω的电阻，要完成下列操作： ①观察指针位置，读出电阻阻值 ②将两表笔直接接触，进行调零 ③把两表笔与电阻两端接触 ④将选择开关扳到欧姆挡“×100”处 ⑤将选择开关旋到交流电压最高挡 上述操作顺序正确的应是( ) A．①②③④⑤ B．④③②①⑤ C．④②③①⑤ D．②④③①⑤ 10．如图是一个多用表欧姆挡内部电路示意图。电流表满偏电流0.5mA，内阻10Ω；电池电动势1.5V，内阻1Ω；滑动变阻器R0阻值范围为0~5000Ω。该欧姆表的刻度值是按电池电动势为1.5V标度的。当电池的电动势下降到1.45V，内阻增大到4Ω时，若测得某电阻阻值为2400Ω，则这个电阻的真实值是（　　） A．2600Ω B．2320Ω C．2200Ω D．2100Ω 二、解答题 11．用多用表进行了两次测量，指针的位置分别如图中a和b所示。若多用表的选择开关处在以下表格中所指的挡位，a和b的相应读数是多少？请填在表中 ... ...
