2025年高中物理人教版必修第三册 11.4串联电路和并联电路 同步训练（含解析）

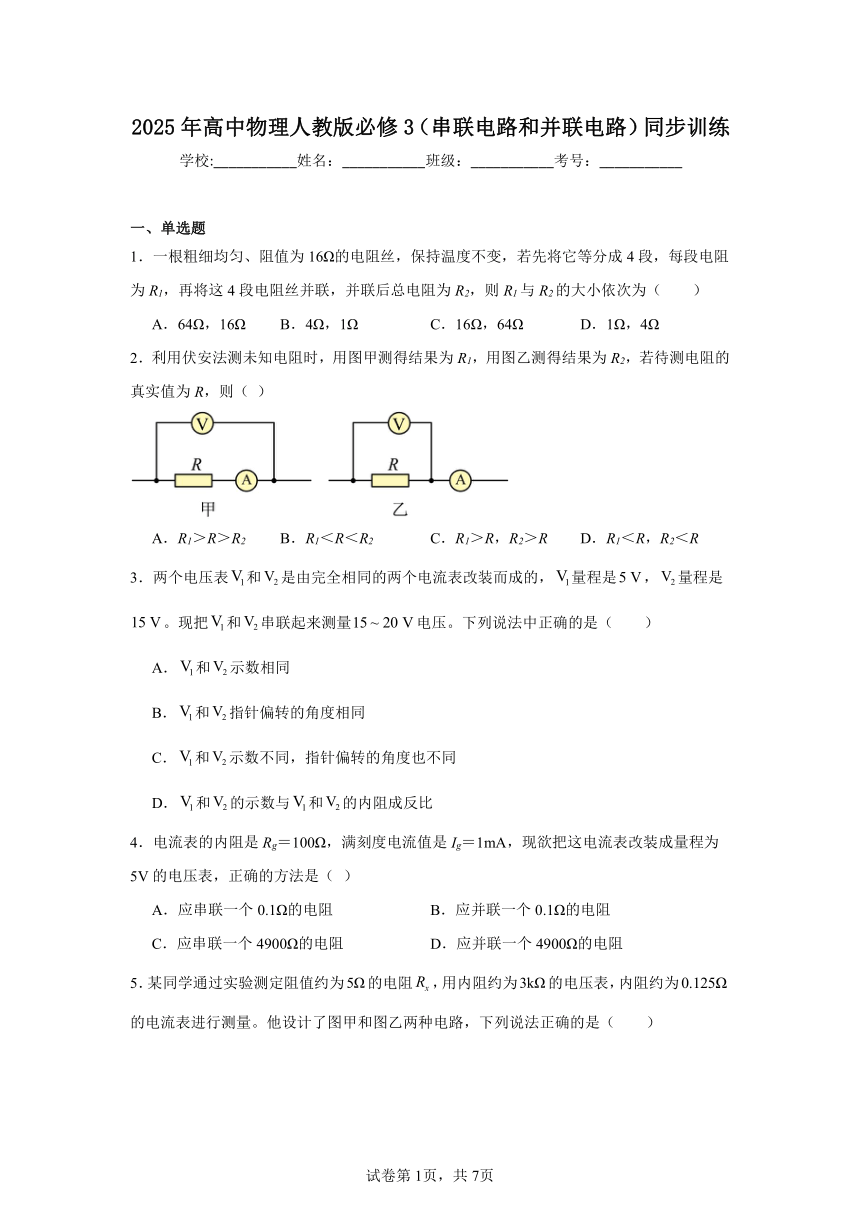

2025年高中物理人教版必修3（串联电路和并联电路）同步训练 学校:_____姓名：_____班级：_____考号：_____ 一、单选题 1．一根粗细均匀、阻值为16Ω的电阻丝，保持温度不变，若先将它等分成4段，每段电阻为R1，再将这4段电阻丝并联，并联后总电阻为R2，则R1与R2的大小依次为（　　） A．64Ω，16Ω B．4Ω，1Ω C．16Ω，64Ω D．1Ω，4Ω 2．利用伏安法测未知电阻时，用图甲测得结果为R1，用图乙测得结果为R2，若待测电阻的真实值为R，则（ ） A．R1＞R＞R2 B．R1＜R＜R2 C．R1＞R，R2＞R D．R1＜R，R2＜R 3．两个电压表和是由完全相同的两个电流表改装而成的，量程是，量程是。现把和串联起来测量电压。下列说法中正确的是（　　） A．和示数相同 B．和指针偏转的角度相同 C．和示数不同，指针偏转的角度也不同 D．和的示数与和的内阻成反比 4．电流表的内阻是Rg＝100Ω，满刻度电流值是Ig＝1mA，现欲把这电流表改装成量程为5V的电压表，正确的方法是（ ） A．应串联一个0.1Ω的电阻 B．应并联一个0.1Ω的电阻 C．应串联一个4900Ω的电阻 D．应并联一个4900Ω的电阻 5．某同学通过实验测定阻值约为的电阻，用内阻约为的电压表，内阻约为的电流表进行测量。他设计了图甲和图乙两种电路，下列说法正确的是（　　） A．实验中应采用图甲电路，此电路测得的偏大 B．实验中应采用图乙电路，此电路测得的偏大 C．实验中应采用图甲电路，误差主要是由电压表分流引起的 D．实验中应采用图乙电路，误差主要是由电流表分压引起的 6．如图所示，a、b两端电压恒定，电阻R1＝2kΩ，用内阻也是2kΩ的电压表测电阻R1两端电压为2V，测R2两端电压为4V，则不接电压表时，关于a、b间总电压判断正确的是(　 　) A．等于6 V B．大于6 V C．小于6 V D．以上说法都不对 7．小聪观察家里的冰箱，发现冰箱的灯在开冰箱门时亮，关冰箱门时灭，冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式，下列判断正确的是（　　） A．一定是串联 B．一定是并联 C．有时是串联，有时是并联 D．不能判断是串联还是并联 8．如图所示的电路，灵敏电流计G和一个电阻箱R并联，改装成一个大量程的电表，下列判断正确的是（　　） A．改装成的是电流表，R越小量程越大 B．改装成的是电流表，R越大量程越大 C．改装成的是电压表，R越小量程越大 D．改装成的是电压表，R越大量程越大 9．求解并联电路中的电阻值是电学中比较常见的问题，但是在有的问题中常规方法会比较繁琐，若合理应用一些结论，会有“柳暗花明又一村”的感觉。尝试一下下面这个问题：有两个电阻R1＝8.45Ω，R2＝41.57Ω，若将它们并联，其并联电阻可能是( ) A．4Ω B．10Ω C．7Ω D．50Ω 10．如图是有两个量程的电压表，当使用 a、b两个端点时，量程为 0~10V；当使用 a、c两个端点时，量程为 0~100 V。已知电流表的内阻 Rg为 500Ω，满偏电流为 Ig为 1mA，则电阻 R1为（　　） A．9500 Ω B．90000 Ω C．10000 Ω D．500 Ω 11．如右图所示的电路中，电阻R1=10Ω，R3=5Ω，R4=10Ω，电容器电容C=2μF，电源电动势E=15V，内阻不计，要使电容器不带有电，变阻器R2的阻值应调为（　　） 　 A．8Ω B．16Ω C．20Ω D．40Ω 12．如图所示，a、b两点间的电压恒定，电阻，用内阻的电压表测得电阻两端的电压为2V，测得两端的电压为4V，则a、b两点间的电压为（　　） A．6V B．8V C．10V D．12V 13．如图所示，将两个相同的电流表分别改装成A1（0~3A）和A2（0~0.6A）的电流表，把两个电流表并联接入电路，已知A2示数为0.4A，则下列说法正确的是（　　） A．A1示数也为0.4A B．干路中的电流为2.4A C．A1示数无法求出 D．调节R，A1、A2的示数有可能相等（二者的示数都不超过量程） 14．如图 ... ...
