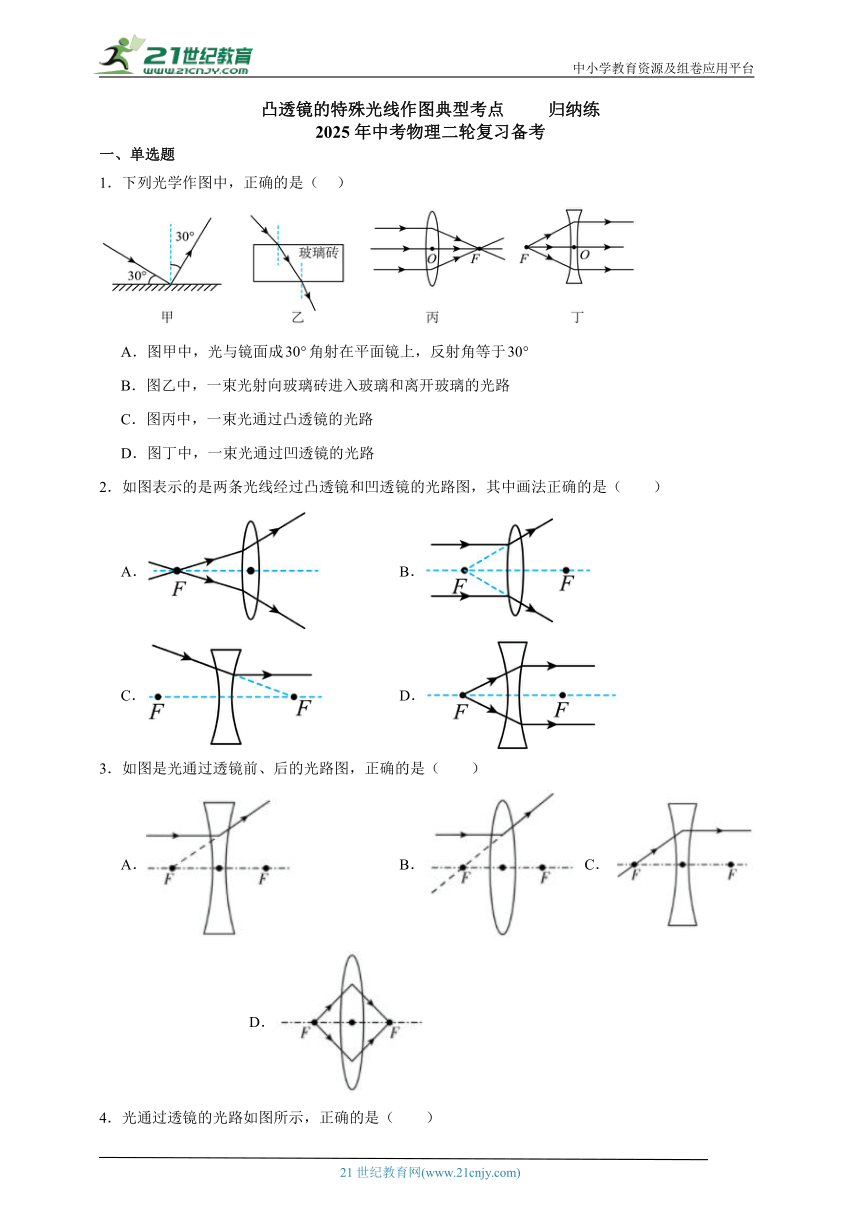

中小学教育资源及组卷应用平台 凸透镜的特殊光线作图典型考点 归纳练 2025年中考物理二轮复习备考 一、单选题 1．下列光学作图中，正确的是（ ） A．图甲中，光与镜面成角射在平面镜上，反射角等于 B．图乙中，一束光射向玻璃砖进入玻璃和离开玻璃的光路 C．图丙中，一束光通过凸透镜的光路 D．图丁中，一束光通过凹透镜的光路 2．如图表示的是两条光线经过凸透镜和凹透镜的光路图，其中画法正确的是（ ） A． B． C． D． 3．如图是光通过透镜前、后的光路图，正确的是（ ） A． B． C． D． 4．光通过透镜的光路如图所示，正确的是（ ） A． B． C． D． 5．如图，光路图正确的是（ ） A．丙和丁 B．甲和丙 C．乙和丁 D．甲和丁 6．一束光通过透镜的光路如图所示，其中正确的光路图是（ ） A． B． C． D． 7．如图所示，F1、F2是凸透镜的焦点，AB 是放在凸透镜前的物体，A′B′是 AB 经凸透镜所成的像。下列四个图中，其中关于 AB 所成的像情况正确图是（ ） A． B． C． D． 8．如图所示，点光源S发出的光，经凸透镜折射后会聚成像点S'。若让光源S沿平行于主光轴的方向远离透镜移动，像S'移动的情况是（ ） A．沿主光轴方向靠近透镜 B．沿O与S'连线方向远离透镜 C．沿F2与S'连线方向靠近透镜 D．沿F1与S'连线方向远离透镜 二、填空题 9．①光线经过虚线框内的透镜折射后如图所示，请判断虚线框内的透镜是哪种透镜 ？（选填“凹透镜”“凸透镜”） ②F是凸透镜的焦点，在图中画出光线a、b经凸透镜后的折射光线 。 10．如图所示，物体MN放在凸透镜前，“0”cm处为凸透镜光心，来自M点的光线a平行于主光轴。完成以下填空： ①凸透镜的焦距为 cm； ②要使光线a通过凸透镜后经过K点，应使凸透镜沿主光轴水平向 平移。（选填“右”或“左”） 11．如图，L表示凸透镜，MN为主光轴。O为光心，F为焦点。从S点发出两条光线，一条经过光心，另一条平行于主光轴，请在图中画出它们经凸透镜后的出射光线 。 三、作图题 12．如图所示，F为凸透镜的焦点，O为光心，请分别画出两条入射光线经过凸透镜后的折射光线。 13．如图所示，物体AB在凸透镜的一倍焦距和二倍焦距之间，请在图中利用作光路图的方法作出物体AB经凸透镜折射所成的像A'B'。（请保留作图痕迹） 14．如图所示，S表示一个点光源，请在图中标出点光源S经凸透镜折射后所成像的位置（用表示像），并完成光路图。 15．如图所示，是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后射向凸透镜，反射光线恰好平行于凸透镜的主光轴。请画出： (1)光源位置并完成光路； (2)经过凸透镜后的折射光线。 16．如图所示，MN为凸透镜的主光轴，O为凸透镜的光心，F为凸透镜的焦点，将点燃的蜡烛放在凸透镜的二倍焦距处，烛焰S点发出两条光线SA、SO。请你在图中作出S的像点，并完成光路。 17．如图是投影仪的简化结构图。请在图中画出入射光线经凸透镜折射及再经平面镜反射后的光路图。 18．如图所示是一条经平面镜反射后的光线，再射向前方的凸透镜。请画出经平面镜反射前的入射光线以及经过凸透镜折射后的折射光线。 19．完成光路。（F1、F2分别为凹透镜、凸透镜的右焦点） 参考答案 1．C A．光与镜面成30°角射在平面镜上，则入射角为60°，由反射定律可得，其反射角也是60°，故A错误； B．当光从空气斜射入玻璃时，折射角小于入射角（正确）；但是当光从玻璃斜射入空气时，折射角大于入射角，图中，折射角小于入射角，故B错误； C．平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故C正确； D．指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，图中，过凹透镜焦点的光线不属于特殊光线，经凹透镜折射后应该变得发散，不是平行于凹透镜的主光轴， ... ...
