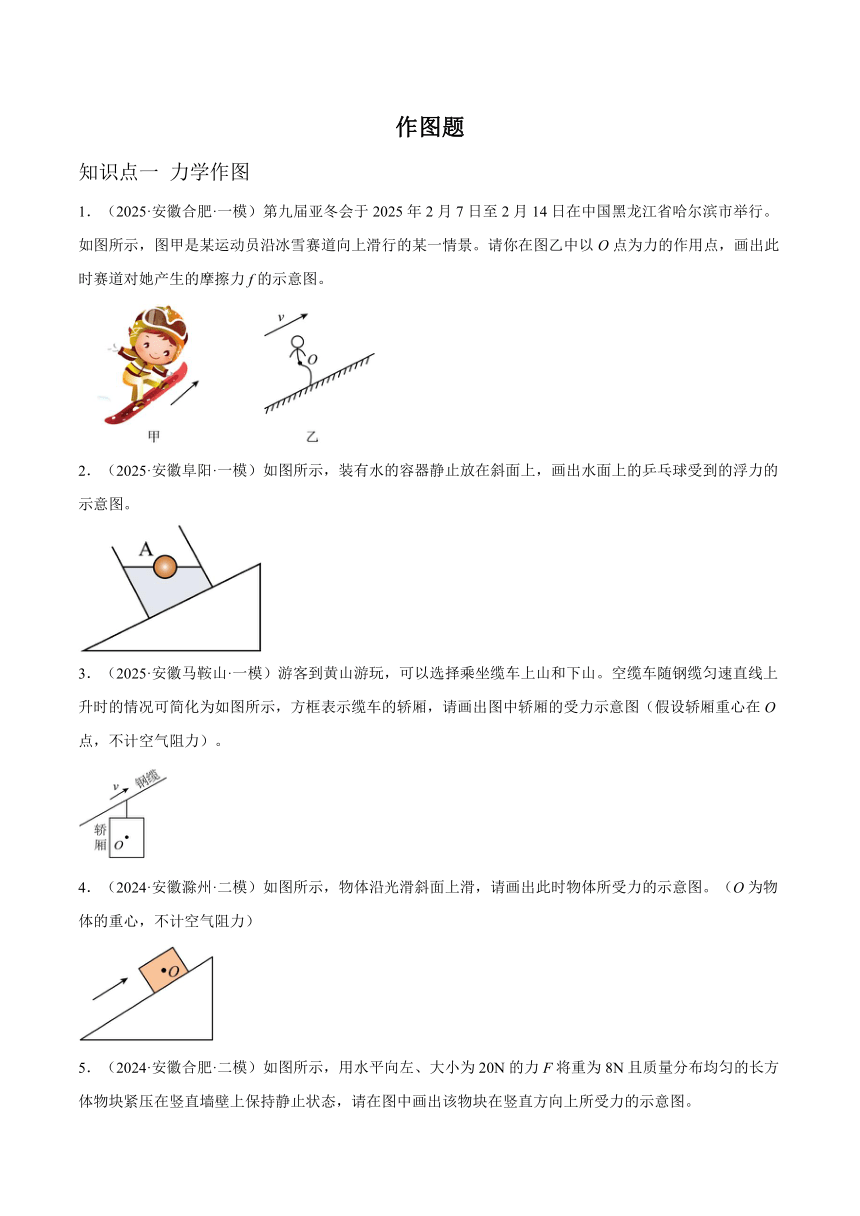

作图题 知识点一 力学作图 1.(2025·安徽合肥·一模)第九届亚冬会于2025年2月7日至2月14日在中国黑龙江省哈尔滨市举行。如图所示,图甲是某运动员沿冰雪赛道向上滑行的某一情景。请你在图乙中以O点为力的作用点,画出此时赛道对她产生的摩擦力f的示意图。 2.(2025·安徽阜阳·一模)如图所示,装有水的容器静止放在斜面上,画出水面上的乒乓球受到的浮力的示意图。 3.(2025·安徽马鞍山·一模)游客到黄山游玩,可以选择乘坐缆车上山和下山。空缆车随钢缆匀速直线上升时的情况可简化为如图所示,方框表示缆车的轿厢,请画出图中轿厢的受力示意图(假设轿厢重心在O点,不计空气阻力)。 4.(2024·安徽滁州·二模)如图所示,物体沿光滑斜面上滑,请画出此时物体所受力的示意图。(O为物体的重心,不计空气阻力) 5.(2024·安徽合肥·二模)如图所示,用水平向左、大小为20N的力F将重为8N且质量分布均匀的长方体物块紧压在竖直墙壁上保持静止状态,请在图中画出该物块在竖直方向上所受力的示意图。 6.(2024·安徽滁州·一模)如图所示梯形容器高18cm,内装水,A、B两点到水面深度相同,画出容器侧壁A、B两点受压力、示意图。 7.(2024·安徽亳州·三模)如图所示,小球静止在水面上,请作出小球受力的示意图。 8.(2024·安徽合肥·一模)如图所示,一个质量分布均匀的正方体物块静止在粗糙的斜面上。请在图中画出斜面对该物块所施加力的示意图。 9.(2024·安徽滁州·一模)如图所示,一物体沿斜面向上滑动,画出物体此时所受摩擦力的示意图(物体的重心作为力的作用点)。 10.(2024·安徽马鞍山·三模)图1是常用的移动指示牌,其侧视图如图2所示,其中AB为指示牌的牌面,BE和CD为支架。当有风向左吹过时,作用于牌面的力为,其力臂为。请在图3中画出,当有风向右吹过时,作用于牌面的力的力臂。 知识点二 光学作图 11.(2025·安徽合肥·一模)请根据图中的入射光线,画出该光线经过凹透镜后的折射光线。 12.(2025·安徽合肥·一模)小文同学读到《钓鱼湾》中“潭清疑水浅,荷动知鱼散”这句诗,想到了光的折射规律。如图所示,水池底有一光源S,从岸上看到的像位于点,请画出图中SO这条光线相对应的折射光线。 13.(2025·安徽·一模)人在水面上看到水中的“鱼”是由于光的折射产生的虚像,真实的鱼不在像所在的位置,所以渔民叉到水中的鱼要有科学的方法,如图甲,如果用S表示水中真实的鱼,在图乙补全渔民在水面上A处看到鱼S 的光路图,并在图中标出S 的大致位置。 14.(2025·安徽·一模)如图所示为“探究光的反射规律”的片段。小明将平面镜放在水平桌面,白色硬纸板竖直放置在平面镜上,再将纸板F沿PQ剪开,将纸板的上半部分向后折,请作出此时的反射光线。 15.(2024·安徽六安·模拟预测)已知凸透镜的焦距为3cm,请在图上画出出射光线a、b在经过凸透镜前的光线,并标出发光点N的位置。 16.(2024·安徽阜阳·二模)如图所示,S表示一个点光源,请在图中标出点光源S经凸透镜折射后所成像的位置(用表示像),并完成光路图。 17.(2024·安徽合肥·二模)如图所示,物体AB在凸透镜的一倍焦距和二倍焦距之间,请在图中利用作光路图的方法作出物体AB经凸透镜折射所成的像A'B'。(请保留作图痕迹) 18.(2024·安徽安庆·二模)请在大致图中画出物体 AB的像A'B' (反映像的大小、正倒和虚实和位置,不需要画光路图)。 19.(2024·安徽六安·模拟预测)眼睛是心灵的窗户,每年的6月6日是全国“爱眼日”。人眼的成像原理可通过画光路图去理解。请在图中利用凸透镜的特殊光线作出物体CD经过凸透镜所成的像。(保留作图痕迹) 20.(2024·安徽·二模)如图甲所示是小安瞻仰烈士山英雄纪念碑 ... ...
