2.1科学探究：感应电流的方向 （含解析）练习-2024-2025学年高二下学期物理鲁科版（2019）选择性必修第二册

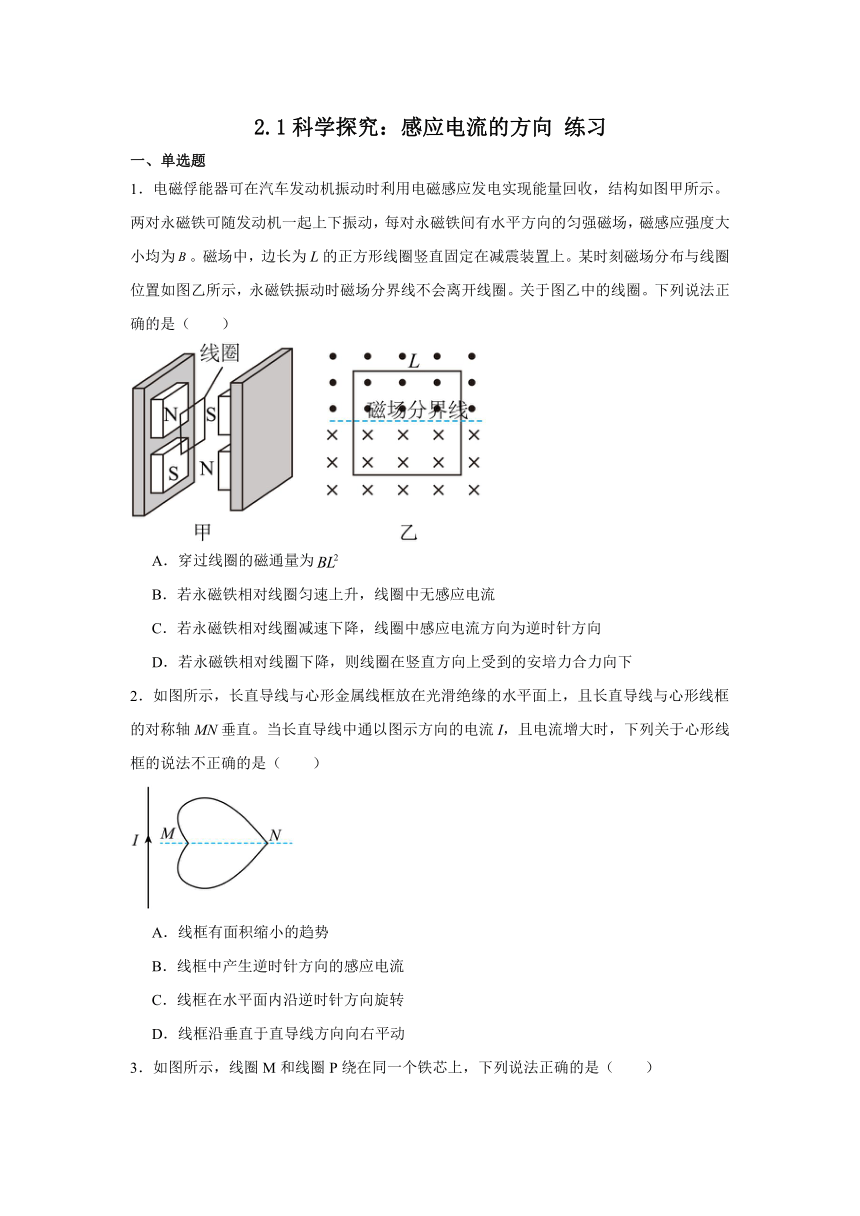

2.1科学探究：感应电流的方向 练习 一、单选题 1．电磁俘能器可在汽车发动机振动时利用电磁感应发电实现能量回收，结构如图甲所示。两对永磁铁可随发动机一起上下振动，每对永磁铁间有水平方向的匀强磁场，磁感应强度大小均为。磁场中，边长为L的正方形线圈竖直固定在减震装置上。某时刻磁场分布与线圈位置如图乙所示，永磁铁振动时磁场分界线不会离开线圈。关于图乙中的线圈。下列说法正确的是（　　） A．穿过线圈的磁通量为 B．若永磁铁相对线圈匀速上升，线圈中无感应电流 C．若永磁铁相对线圈减速下降，线圈中感应电流方向为逆时针方向 D．若永磁铁相对线圈下降，则线圈在竖直方向上受到的安培力合力向下 2．如图所示，长直导线与心形金属线框放在光滑绝缘的水平面上，且长直导线与心形线框的对称轴MN垂直。当长直导线中通以图示方向的电流I，且电流增大时，下列关于心形线框的说法不正确的是（　　） A．线框有面积缩小的趋势 B．线框中产生逆时针方向的感应电流 C．线框在水平面内沿逆时针方向旋转 D．线框沿垂直于直导线方向向右平动 3．如图所示，线圈M和线圈P绕在同一个铁芯上，下列说法正确的是（　　） A．闭合开关瞬间，线圈M和线圈P相互吸引 B．闭合开关，达到稳定后，流过电流表的电流方向由b到a C．断开开关瞬间，线圈P中感应电流的磁场方向向右 D．断开开关瞬间，流过电流表的电流方向由a到b 4．如图所示，通电长直导线旁有一金属棒，金属棒绕中心点沿顺时针方向匀速转动，金属棒与长直导线始终在同一平面内。当棒转到如图所示的位置时，有关、、三点的电势高低，下列说法正确的是（　　） A．端电势最高 B．端电势最高 C．、两端电势相同 D．点电势最高 5．如图所示，两固定在绝缘水平面上的同心金属圆环P、Q水平放置，圆环P中通有如图所示的电流，以图示方向为电流正方向，下列说法正确的是（　　） A．时刻，两圆环相互排斥 B．时刻，圆环Q中感应电流最大，受到的安培力为零 C．时间内，圆环Q中感应电流先顺时针后逆时针 D．时间内，圆环Q有扩张的趋势 6．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环。当A以如图所示的方向绕其中心转动的角速度发生变化时，B中产生如图所示方向的感应电流，下列说法正确的是（　　） A．A可能带正电且转速增大 B．A可能带负电且转速增大 C．若A带正电，B有收缩的趋势 D．若A带负电，B有扩张的趋势 7．如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，PQ、MN均处在竖直向下的匀强磁场中，当PQ在一外力的作用下运动时，MN向右运动，则PQ所做的运动可能是（　　） ①向右加速运动 ②向左加速运动 ③向右减速运动 ④向左减速运动 A．①② B．①④ C．②③ D．②④ 8．如图所示，两个相同的铝环套在一根无限长的光滑杆上，将一条形磁铁向左插入铝环（未穿出）的过程中，两环的运动情况是（　　）。 A．同时向左运动，距离增大 B．同时向左运动，距离不变 C．同时向左运动，距离变小 D．同时向右运动，距离增大 9．磁悬浮列车是一种使用磁力使得列车悬浮起来移动的交通工具，由于悬浮行驶时不与地面接触，故可减小摩擦力，以便获得较高的行驶速度。如图1所示，科学家利用EDS系统来产生悬浮，列车在导槽内行驶，车厢的两侧有电磁铁，而导槽两侧则有“8”字形的线圈，当车辆两侧的电磁铁（左侧极、右侧S极）通过“8”字形线圈时会在线圈上感应出电流，感应电流产生的磁场又与电磁铁产生排斥及吸引作用，形成一个向上的磁力使得列车悬浮起来。某时刻车厢的左边电磁铁靠近“8”字形线圈产生图2中方向所示的感应电流，则关于电磁铁与线圈的相对位置说法正确的是（　　） A．电磁铁中心与线圈中心等高 B．电磁铁中心高于线圈中心 C．电磁铁中心低 ... ...
