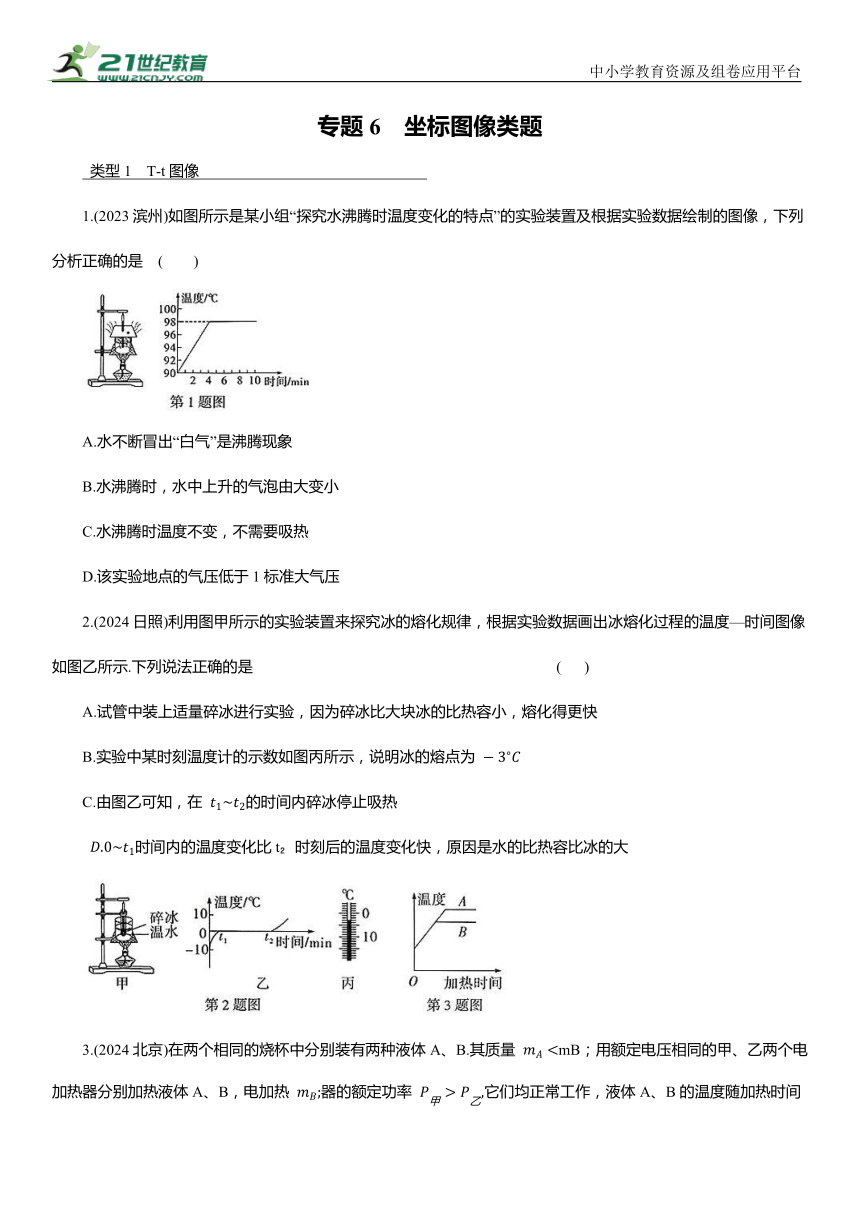

中小学教育资源及组卷应用平台 专题6 坐标图像类题 类型1 T-t图像 1.(2023滨州)如图所示是某小组“探究水沸腾时温度变化的特点”的实验装置及根据实验数据绘制的图像，下列分析正确的是 ( ) A.水不断冒出“白气”是沸腾现象 B.水沸腾时，水中上升的气泡由大变小 C.水沸腾时温度不变，不需要吸热 D.该实验地点的气压低于1标准大气压 2.(2024日照)利用图甲所示的实验装置来探究冰的熔化规律，根据实验数据画出冰熔化过程的温度—时间图像如图乙所示.下列说法正确的是 ( ) A.试管中装上适量碎冰进行实验，因为碎冰比大块冰的比热容小，熔化得更快 B.实验中某时刻温度计的示数如图丙所示，说明冰的熔点为 C.由图乙可知，在 的时间内碎冰停止吸热 时间内的温度变化比t 时刻后的温度变化快，原因是水的比热容比冰的大 3.(2024北京)在两个相同的烧杯中分别装有两种液体A、B.其质量 mB；用额定电压相同的甲、乙两个电加热器分别加热液体A、B，电加热 器的额定功率 它们均正常工作，液体A、B的温度随加热时间变化的关系如图所示.不考虑热量损失，下列说法正确的是 ( ) A.液体A的沸点等于液体B的沸点 B.电加热器甲的电阻丝阻值大于乙的电阻丝阻值 C.相同时间内液体A吸收的热量等于液体B吸收的热量 D.液体A的比热容大于液体B的比热容 类型2 相关图像 4.(2023绵阳)小绵同学在校运动会100m比赛中成绩优异.他在比赛过程经历了加速起跑、匀速途中跑和略有降速的冲刺三个阶段.下列速度—时间图像能正确反映比赛过程的是 ( ) 5. 挑战题 (2023上海)甲、乙两车分别从P、Q两点出发，相向而行，它们的s-t图像如图(a)、(b)所示，乙比甲早1秒出发，当甲到达Q点时，乙距离P点1米，则此时乙到Q的距离 ( ) A.可能为2米 B.可能为4米 C.一定为8米 D.一定为6米 6.(2023达州)如图所示，A、B两个粗糙程度相同的物体以甲、乙两种不同的方式叠放在同一水平地面上，分别用水平方向的拉力. 和 使AB一起向右运动，甲运动的s-t图像和乙运动的v-t图像分别如图丙、丁所示，已知 下列说法正确的是 ( ) B.甲、乙两图中AB之间的摩擦力均为10 N C.拉力 与拉力 的功率相等 D.甲、乙两图中地面受到的摩擦力相等 7.(2024兰州)根据如图所示的s-t图像，请建立坐标系并画出对应的v-t图像. 类型3 m-V相关图像 8.(2023广元)气凝胶是一种在航天领域广泛使用的新材料，如图所示是某种气凝胶质量与体积的关系图像，则其密度为 k g / m3;假设建造一座宇宙空间站需使用气凝胶 则这些气凝胶的质量是 kg. 9.(2023东营)如图是a、b两种液体的质量与体积的关系图像，由此可知，b液体的密度等于 kg/m ；相同质量的a、b 两种液体， 的体积较小. 类型4 力学其他相关图像 10.(2024眉山)如图甲，粗糙程度不变的水平地面上，物体受到水平向右拉力.拉力大小随时间变化的关系如图乙所示，物体运动速度随时间变化的关系如图丙所示.下列说法正确的是 ( ) A. 4~6s,物体运动路程为18m B. 4~6s,拉力 F的功率为12 W C. t=1s时,物体受到摩擦力大于2 N D.拉力为6 N时，物体做匀速直线运动 11.(2024北京)(多选)用某滑轮组提升重物时，绳子自由端拉力做功随时间变化的关系如图所示，在20s内绳子自由端竖直匀速移动16m，重物竖直匀速上升4m.已知动滑轮总重100 N，提升的物体重800 N，关于该过程，下列说法正确的是( ) A.绳子自由端拉力的功率为200 W B. 额外功为400 J C.绳子自由端拉力的大小为250 N D.滑轮组的机械效率约为88.9% 12.(2024枣庄)将一底面积为200cm 的圆柱形容器放置于水平面上，容器内放一个底面积50cm 、高20cm的圆柱体，如图甲所示，缓慢向容器中注水到一定深度时圆柱体漂浮，继续注水到25cm时停止，在整个注水过程中，圆柱体始终处于直立状态，其注水质量m与容器中水的深度h的关系图像如图乙所 ... ...
