湖南省永州市祁阳市浯溪二中2025年中考物理实验探究题——电学重点实验 测灯泡的电功率专题训练（含解析）

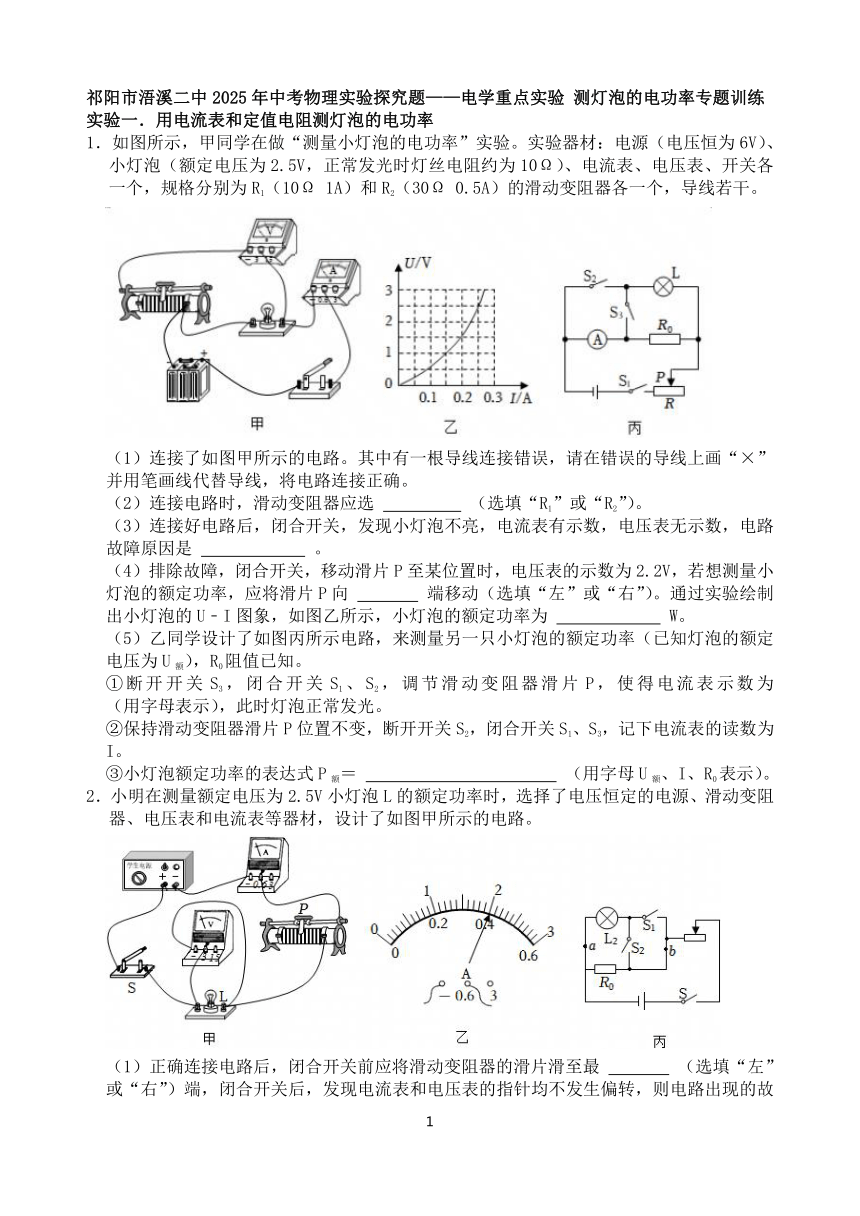

祁阳市浯溪二中2025年中考物理实验探究题———电学重点实验 测灯泡的电功率专题训练 实验一．用电流表和定值电阻测灯泡的电功率 1．如图所示，甲同学在做“测量小灯泡的电功率”实验。实验器材：电源（电压恒为6V）、小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电流表、电压表、开关各一个，规格分别为R1（10Ω 1A）和R2（30Ω 0.5A）的滑动变阻器各一个，导线若干。 （1）连接了如图甲所示的电路。其中有一根导线连接错误，请在错误的导线上画“×”并用笔画线代替导线，将电路连接正确。 （2）连接电路时，滑动变阻器应选 　 　 （选填“R1”或“R2”）。 （3）连接好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，电路故障原因是 　 　 。 （4）排除故障，闭合开关，移动滑片P至某位置时，电压表的示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向 　 　 端移动（选填“左”或“右”）。通过实验绘制出小灯泡的U﹣I图象，如图乙所示，小灯泡的额定功率为 　 　 W。 （5）乙同学设计了如图丙所示电路，来测量另一只小灯泡的额定功率（已知灯泡的额定电压为U额），R0阻值已知。 ①断开开关S3，闭合开关S1、S2，调节滑动变阻器滑片P，使得电流表示数为 　 　 （用字母表示），此时灯泡正常发光。 ②保持滑动变阻器滑片P位置不变，断开开关S2，闭合开关S1、S3，记下电流表的读数为I。 ③小灯泡额定功率的表达式P额＝ 　 　 （用字母U额、I、R0表示）。 2．小明在测量额定电压为2.5V小灯泡L的额定功率时，选择了电压恒定的电源、滑动变阻器、电压表和电流表等器材，设计了如图甲所示的电路。 （1）正确连接电路后，闭合开关前应将滑动变阻器的滑片滑至最 　 　 （选填“左”或“右”）端，闭合开关后，发现电流表和电压表的指针均不发生偏转，则电路出现的故障可能是滑动变阻器 　 　 。 （2）排除故障闭合开关，适当移动滑片，当电压表的示数为2V时，为了测小灯泡的额定功率，应使滑动变阻器连入电路的阻值 　 　 （选填“变大”或“变小”）。小灯泡正常发光时，电流表的示数如图乙所示为 　 　 A，小灯泡的额定功率为 　 　 W。 （3）小明设计了如图丙所示的电路，用一个电压表或电流表，测量额定电压为U额的小灯泡L2的额定功率，已知定值电阻的阻值为R0、电源电压未知。请你完成下面的步骤： ①将 　 　 （选填“电压表并联在ab间”、“电流表串联在a点”或“电流表串联在b点”），只闭合开关S和S1，调节滑动变阻器的滑片使电表的示数为 　 　 灯泡正常发光； ②只闭合开关S和S2，滑动变阻器滑片位置 　 　 （选填“保持不动”、“向右移动”或“向左移动”），读出电表的示数为U或者I； ③小灯泡L2的额定功率表达式为：P额＝　 　 。 3．在“测量小灯泡正常发光时电阻”的实验中，小灯泡的额定电压为2.5V，额定功率不超过1W。小睿选择了电压恒为6V的电源、最大阻值为20Ω的滑动变阻器、电压表和电流表等器材，连接了如图甲所示的电路。 （1）如图甲所示的电路，有一根导线连接不妥。请在不妥的导线上打“×”，并用笔画线代替导线将电路连接正确。正确连接电路后，闭合开关前将滑动变阻器的滑片滑至阻值最大处。 （2）闭合开关后，发现电流表和电压表的指针均不发生偏转，则电路出现的故障可能是滑动变阻器 　 　 。 （3）排除故障闭合开关，适当调节滑动变阻器的滑片，当小灯泡正常发光，电流表的示数如图乙所示，则小灯泡正常发光时的电阻为 　 　 Ω（保留一位小数）。 （4）小睿想利用图甲所示的电路和器材，测量额定电压为2V的小灯泡正常发光时的电阻，则该灯泡的额定功率应不低于 　 　 W。 （5）同组的小文还想测小灯泡的额定功率，老师给她一个额定电流为0.3A的小灯泡和一个阻 ... ...
