2025年中考物理二轮专题复习：作图题及计算题（含答案）

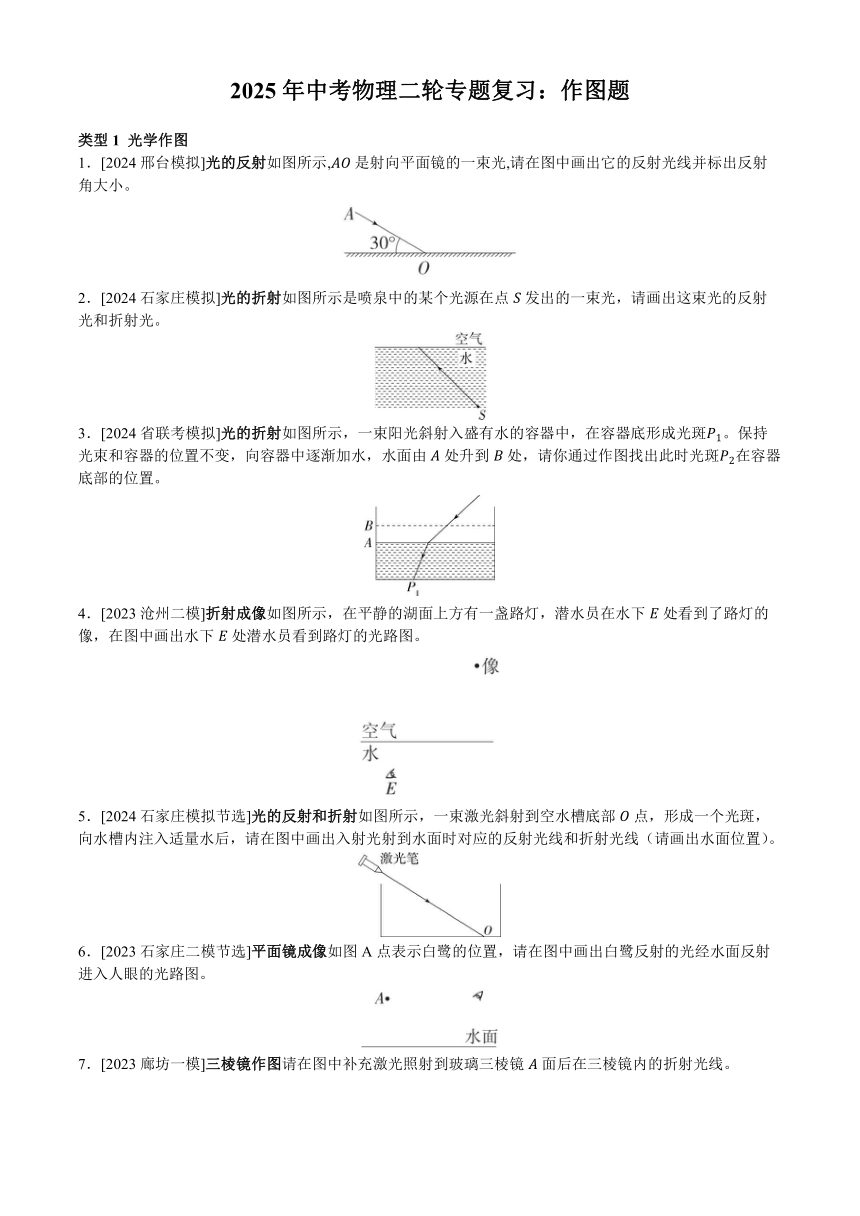

2025年中考物理二轮专题复习：作图题 类型1 光学作图 1．[2024邢台模拟]光的反射如图所示,是射向平面镜的一束光,请在图中画出它的反射光线并标出反射角大小。 2．[2024石家庄模拟]光的折射如图所示是喷泉中的某个光源在点发出的一束光，请画出这束光的反射光和折射光。 3．[2024省联考模拟]光的折射如图所示，一束阳光斜射入盛有水的容器中，在容器底形成光斑。保持光束和容器的位置不变，向容器中逐渐加水，水面由处升到处，请你通过作图找出此时光斑在容器底部的位置。 4．[2023沧州二模]折射成像如图所示，在平静的湖面上方有一盏路灯，潜水员在水下处看到了路灯的像，在图中画出水下处潜水员看到路灯的光路图。 5．[2024石家庄模拟节选]光的反射和折射如图所示，一束激光斜射到空水槽底部点，形成一个光斑，向水槽内注入适量水后，请在图中画出入射光射到水面时对应的反射光线和折射光线（请画出水面位置）。 6．[2023石家庄二模节选]平面镜成像如图A点表示白鹭的位置，请在图中画出白鹭反射的光经水面反射进入人眼的光路图。 7．[2023廊坊一模]三棱镜作图请在图中补充激光照射到玻璃三棱镜面后在三棱镜内的折射光线。 类型2 力学作图 8．重力作图如图所示，工人用拉力将质量为的木箱匀速拉到卡车车厢上，作出木箱所受重力的示意图（O为木箱的重心）。 9．[2023衡水三模节选]重力、弹力作图在图中画出在水平面上静止的柱体的受力示意图，点是柱体重心。 10．[2023张家口一模]斜面上物体受力作图如图所示，一个木块在光滑水平面上以的速度向右运动，最终木块冲上粗糙斜面静止在点，画出木块在点的受力示意图。 11．[2024保定模拟]重力、浮力作图如图是探究浸在液体中的物体所受浮力跟它排开液体所受重力关系的装置，请在图中画出圆柱形物体受的浮力和重力的示意图。 12．[2024廊坊模拟]力臂作图人的前臂可以看作一个杠杆。现某人前臂平举托起一杯茶，他的肱二头肌对前臂弯折处的拉力为动力，茶杯对手臂向下的压力为阻力。请在图中画出拉力的力臂。 13．[2023唐山一模]杠杆最小力作图如图所示是拉杆式书包的简化图，点表示轮子的转轴，相当于杠杆的支点，书包在如图所示位置静止，请画出施加在端点的最小作用力。 类型3 电学作图 14．实物图连接小明测量小灯泡电功率的实验器材有：标有字样的小灯泡，蓄电池，电流表，电压表，滑动变阻器，开关及导线若干。请用笔画线代替导线把电路连接完整。 15．[2023石家庄二模节选]电路连接改错小兰要测量额定电压为小灯泡的额定功率。器材有：电压为的电源、标有“”的小灯泡、滑动变阻器、电流表、电压表、开关及导线若干。如图所示电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“”，并用笔画线代替导线画出正确的接法 16．[2023唐山一模节选]按要求连电路某同学在“探究导体中的电流与电阻的关系”实验中，连接了如图所示的电路（电源电压保持不变）。用笔画线代替导线将实物电路连接完整，要求：滑动变阻器的滑片向左移动时，电路中电流变大。 17．[2023保定三模]家庭电路作图如图所示，是家庭电路的部分简图，请用笔画线代替导线，将白炽灯泡和三孔插座连入电路（开关控制白炽灯泡）。 二 开放性试题 1．[2023唐山一模]如图所示，这是蹦床运动员比赛时的情境。思考这项运动中涉及的物理知识，回答下列问题。 （1） 问题：从最低点到达最高点的过程中，运动员的动能和重力势能如何变化？ 回答：_____。 （2） 请从力学角度提出一个问题并回答。 问题：_____？ 回答：_____。 2．如图所示为小红使用滑板车沿水平方向运动的情境，请回答下列问题。 （1） 问题：小红向后蹬车，车就向前进，这说明什么？ 回答：_____。 （2） 请从力学的角度提 ... ...
